流化床干燥实验装置

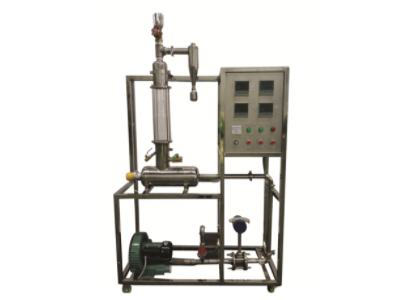

KCHYM-19型流化床干燥实验装置

装置特性

1、全部装置别具一格，构造设计合理，具有浓烈的产品化气场，可以集中体现智能化实验室这个概念。

2、全套机器设备去掉材料外均采会用工业级304不锈钢板生产制造，全部武器装备均开展细致打磨抛光，展现了全部装置工艺完美性。

3、装置空间布局合理，烘干箱、管路选用不锈钢加工，干燥室通道配有气旋均布板。

4、用料层压力差来标示湿物料的失水量，防止了在干燥过程中应持续抽样剖析所产生的不便。

5、喷雾干燥塔为不锈钢板和优质耐热玻璃安装生成，可以直接观查实验状况，气体平台流量由调节阀门和旁通安全泄压阀协同调整。

6、固态物料选用间歇操作方法，由烘干机顶端添加，实验结束在气流输送状况下由下边倒料口排出。

7、装置设计方案可360度观查，完成多方位教学和实验。

装置作用

1、掌握流化床干燥装置的构造、流程和操作步骤。

2、学习培训测量物料在稳定干燥条件下干躁特性的实验方式，科学研究干燥条件对干燥过程特性产生的影响。

3、把握依据实验干躁曲线图求得干燥速率曲线图及其稳速环节干燥速率、临界值水分含量、均衡水分含量的实验统计分析方法。

结构参数

操作温度：自然压实际操作、工作温度：50～80℃。

空气流量： 0～70m3/h。

湿物料量：500～1000g。

公共设施

电：工作电压AC220V，输出功率3.0KW，规范单相电三线制。每一个实验室需配备1～2个接地点（快速地及信号地）。

气：气体来源于离心风机，经电加热器加温进到气流输送烘干机（内置气动阀门）。

实验物料：黑豆（或耐潮硅橡胶）、水、气体。

关键设备

夹层玻璃流化床干燥器：Φ110×400mm，进口的处配有汽体分布器。

电加热器：304不锈钢材料，加热功率3.0KW，空预器。

离心风机：噪音低旋涡气泵，输出功率:750W,总流量：0-90 m3/h 。

孔板流量计，填料喉径：Φ25mm，压差传感器0～10Kpa。

烘干机床压合降由U形压差表测取。

宇电AI702M环境温度数据巡检仪。

宇电AI501压力差数据显示仪表。

宇电AI518数显式温控仪表（带手动式作用）。

Pt100铂热电阻温度感应器3支，屏幕分辨率0.1℃。

家用电器：交流接触器、开关、漏电保护器气体开关。

304不锈钢钢管路、管材及闸阀。

304不锈钢板仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材料架构1300×500 ×2000mm（长×宽×高），带万向轮及束缚脚。
