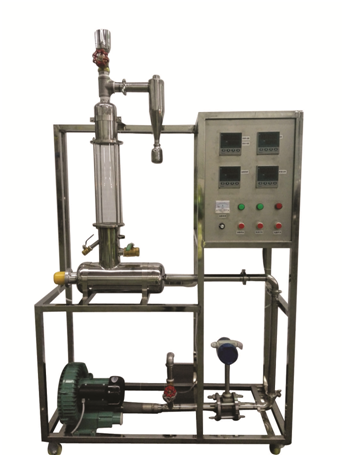

流化床干燥实验装置

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

3、装置布局合理，干燥箱、管道采用不锈钢制作，干燥室入口装有气流均布板。

4、用床层压差来指示湿物料的失水量，避免了在干燥过程中需不断取样分析所带来的麻烦。

5、干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接观察实验现象，空气的流量由调节阀和旁路放空阀联合调节。

6、固体物料采用间歇操作方式，由干燥器顶部加入，试验完毕在流化状态下由下部卸料口流出。

7、装置设计可360度观察，实现全方位教学与实验。

装置功能

1、了解流化床干燥装置的结构、流程及操作方法。

2、学习测定物料在恒定干燥条件下干燥特性的实验方法，研究干燥条件对干燥过程特性的影响。

3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。

设计参数

操作压力：常压操作、操作温度：50～80℃。

空气流量： 0～70m3/h。

湿物料量：500～1000g。

公用设施

电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

气：空气来自风机，经加热器加热进入流化干燥器（自带气源）。

实验物料：绿豆（或耐水硅胶）、水、空气。

主要设备

玻璃流化床干燥器：Φ110×400mm，进口处设有气体均布器。

加热器：304不锈钢材质，加热功率3.0KW，空气预热器。

风机：低噪漩涡气泵，功率:750W,流量：0-90 m3/h 。

孔板流量计，孔板喉径：Φ25mm，压差传感器0～10Kpa。

干燥器床层压降由U形压差计测取。

宇电AI702M温度数字巡检仪。

宇电AI501压差数字显示仪。

宇电AI518数显温度控制仪（带手动功能）。

Pt100铂电阻温度传感器3支，分辨率0.1℃。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架1300×500 ×2000mm（长×宽×高），带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

干燥风量

孔板流量计

数字压差仪表

手动阀控

干燥器压降

U型管压差计

U型管压差计

无

干球温度

Pt100铂电阻

数字温度仪表

无

湿球温度

Pt100铂电阻

数字温度仪表

无

加热室温度

Pt100铂电阻

温度控制显示仪

固态调压模块
