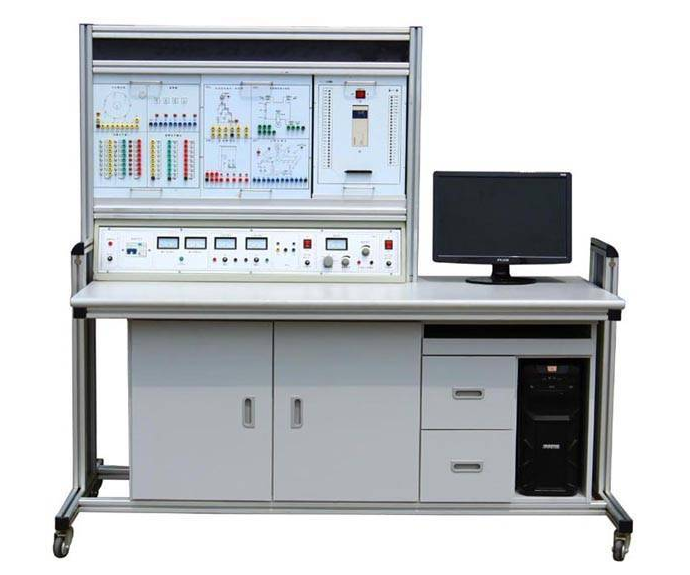

西门子系统可编控制器实训设备
一、技术规格
1、键入开关电源：三相四线（或三相五线）～380V±10% 50Hz
2、开关电源输出：有走电型保护装置、负载、短路保护装置。
3、三相四线380V输出，由三只电流表标示输出工作电压
4、～220V根据多功能插座输出
5、 24V/2A可调电源输出
6、 5V/1A可调电源输出
7、±12V/1A可调电源输出
8、交流电压：0～10V可调式输出；直流电流：4～20mA可调式输出
9、办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度<400m
10、设备容积：＜1KVA
11、重 量：＜110Kg
12、尺寸：1600mm×700mm×1600mm
13、安全防护：具备漏工作电压、泄露电流保护设备，安全性符合国家标准
二、实训装置标准配置及功能
实训设备由控制屏、实训桌、服务器实训部件、实训控制模块（含丰富多彩的产业关键设备仿真模拟实训目标）、变频调速器挂箱等构成。
（一）功能、特性
1）实验台包含
A．交流电压：0～10V可调式输出；直流电流：0～20mA；
B．～220V根据多功能插座输出
C．三相四线380V输出，由三只电流表标示输出工作电压
D． 24V/1A可调电源输出
E. 5V/5A可调电源输出
2）PLC服务器及实验模块键入输出端口号都已拉到板上。选用插拔式自锁线联接实验，键入能够接模拟输入开关、行程安排开关或光学开关等。输出能够接板上的显示灯、数码显示管和电磁阀、直流无刷电机和声控开关，还能够与演试设备相互连接，可运用具体的工业生产控制。
3）实验台构造选用挂厢式，有利于实验新项目拓展与用户第二次开发。
4）PLC服务器配置
西门子系统S7-1500 CPU 1511C-1 PN，175 KB 程序流程，1 MB 数据信息；60 ns；集成化2x PN 插口；集成化 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz
1、全部PLC键入输出端口号引出来至电源插座
5）实训桌
实训桌为铝合金型材构造，桌面上为防火安全、防潮、耐磨损高密度纤维板；选用写字桌实训桌一体化设计，实训桌下边配有抽屉柜子，左侧位双开门柜用以储放实训控制模块，正中间配有两个抽屉柜用以摆放工具及材料，右侧为台式电脑主机摆放柜，台式电脑主机柜和抽屉柜上边配有电脑键盘固定支架，造型设计别具一格。
（二）实验新项目
1)PLC专业技能实训
1.PLC认知能力实训
2.PLC模拟仿真实训
3．自动跳转、支系功能实验
4．移位寄存器实验
5．数据处理方法功能实验
6．求微分、位操作实验
7．与、或、非逻辑功能实验
8．计时器、电子计数器功能实验
2)PLC仿真模拟控制运用实训
19.智力抢答控制（优先、标值计算，具备音效功能）
20.天塔之星控制（闪动、发送、银行流水型）
21.音乐喷泉广场控制（具备音效功能）
22.十字路口交通信号灯控制
23.冷却塔水位线控制
24.自动送料装车系统控制
25.四节输送带控制
26.装配流水线控制
27.各种液态混和设备控制
28.自动控制成形机控制
29.自动洗衣机控制（具备音效功能）
30.自动控制轧钢机控制
31.邮件分拣机控制
32.自动售卖机控制
33.机械臂控制
34.四层电梯轿厢控制
35.数控加工中心控制
36.伺服电机PLC控制
3）PLC、三相电机专业技能实训
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△运行控制
3.PLC控制的三相异步电动机启动停止控制
4）PLC、变频调速器综合运用专业技能实训
9.变频调速器功能基本参数与实际操作
10.变频器报警与保护功能
11.外界接线端子启动控制
12.变频调速器控制电机正反转
13.两段速率挑选交流电机调速
14.变频调速器无极调速
15.根据外界模拟量输入(工作电压/电流量）控制方法的交流电机调速
16.根据PLC数字信号控制方法得多段速
5）PLC、触摸屏专业技能实训
9.触摸屏显示灯目标实验
10.触摸屏开关目标实验
11.触摸屏资料显示实验
12.触摸屏数据传送实验
13.触摸屏棒图目标实验
14.触摸屏目标实验
15.触摸屏挪动元器件目标实验
16.触摸屏静态数据表明实验
