PLC可编控制器实验装置
一、简述
本装置针对当前在我国工业生产自动化应用技术以及元器件技术发展，综合考虑应用性、创新性。装置选用模块化构造，实训挂箱包括PLC服务器挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富多样的认证演试装置。实训基本内容PLC的前提实训、PLC综合性实训，实训新项目丰富多彩、综合型强、紧随工控自动化发展趋势时尚潮流。
二、装置特性
1、装置选用部件式结构，拆换实验控制模块方便快捷，如果需要扩展功能或开上新实验，仅需加上实验控制模块挂箱就可以，绝不取代。
2、实验目标形象逼真，贴近工业生产现场实践应用，根据本装置的练习，学生们很快就可以融入现场工作中。
3、选用三菱可程序编程控制器，功能齐全、使用性能，选用模块化，组成灵便，用户可根据不一样的需求构成不同类型的控制系统软件。
三、技术规格
1、键入开关电源：AC380±10% 50Hz
2、开关电源输出：有走电型保护装置、负载、过流保护装置。
3、 24V/2A可调电源输出
4、 5V/1A可调电源输出
5、±12V/1A可调电源输出
6、交流电压：0～10V可调式输出；直流电流：0～20mA可调式输出
7、办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度<400m
8、装置容积：＜1KVA
9、重 量：＜110Kg
10、尺寸：1600mm×680mm×1600mm
11、安全防护：具备漏工作电压、泄露电流维护装置，安全性符合国家标准
四、实训装置的标准配置及功能

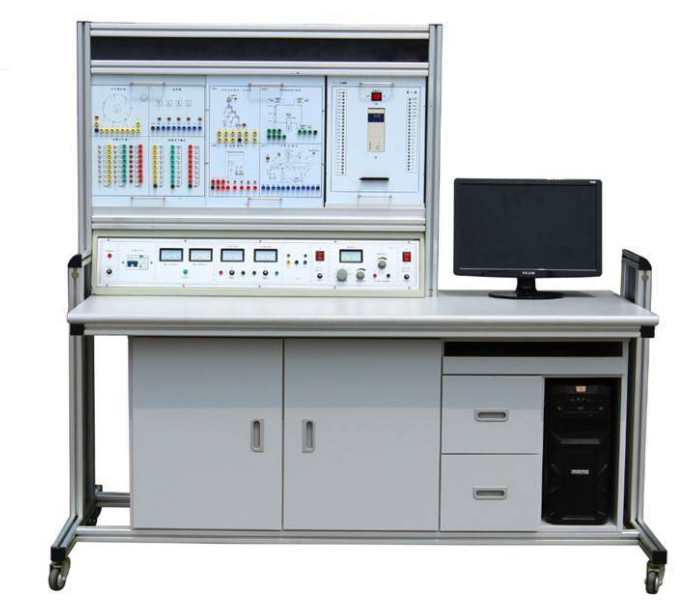

实训装置由控制屏、实训桌、服务器实训部件、实训控制模块（含丰富多彩的产业关键设备仿真模拟实训目标）、变频调速器挂箱、触摸显示屏挂箱等构成。
（一）作用、特性
1）实验台包含
A．交流电压：0～10V可调式电压源输出，表针电流表标示输出；
B. 直流电流：0～20mA可调式电流源输出，表针电流计标示输出；
C． 24V/1A可调电源输出
D． 5V/5A可调电源输出
E．沟通交流380V开关电源输出
F. 隔离开关1只，用以控制实验台开关电源
G. 400V电流表3只，各自标示三相直流电压
2）PLC服务器及实验模块键入输出端口号都已拉到板上。选用插拔式自锁线联接实验，键入能够接模拟输入开关、行程安排开关或光学开关等。输出能够接板上的显示灯、数码显示管和电磁阀、直流无刷电机和声控开关，还能够与演试装置相互连接，可运用具体的工业生产控制。
3）实验台自身含有24V/2A的开关电源。也可以用于输出负荷或者与演试装置插口或者与其他相匹配装置相接。
4）实验台构造选用挂箱式，有利于实验新项目拓展与用户第二次开发。
5）可完成PLC控制基本原理基本上实验、运用实验以及用于真正意义上的工业生产控制。
6）PLC服务器配置（二种配备选择一种）
配备omronCP1H-XA40DR-A服务器，集成化数字信号I/O（24路数字量输入16路数字信号输出）,模拟量输入（4路模拟量输入2路模拟量输入输出），USB通讯编程电缆。
7）实训桌
实训桌为铝合金型材构造，桌面上为防火安全、防潮、耐磨损高密度纤维板；选用写字桌实训桌一体化设计，实训桌下边配有抽屉柜子，左侧位双开门柜用以储放实训控制模块，正中间配有两个抽屉柜用以摆放工具及材料，右侧为台式电脑主机摆放柜，台式电脑主机柜和抽屉柜上边配有电脑键盘固定支架，造型设计别具一格。
（二）实验新项目
1)PLC专业技能实训
1.PLC认知能力实训
2.PLC模拟仿真实训
3．自动跳转、支系作用实验
4．移位寄存器实验
5．数据处理方法作用实验
6．求微分、位操作实验
7．与、或、非逻辑功能实验
8．计时器、电子计数器作用实验
2)PLC仿真模拟控制运用实训
1.智力抢答控制（优先、标值计算，具备音效作用）
2.天塔之星控制（闪动、发送、银行流水型）
3.音乐喷泉广场控制（具备音效作用）
4.十字路口交通信号灯控制
5.冷却塔水位线控制
6.自动送料装车系统控制
7.四节输送带控制
8.装配流水线控制
9.各种液态混和装置控制
10.自动控制成形机控制
11.自动洗衣机控制（具备音效作用）
12.自动控制轧钢机控制
13.邮件分拣机控制
14.自动售卖机控制
15.机械臂控制
16.四层电梯轿厢控制
17.数控加工中心控制
18.伺服电机PLC控制
