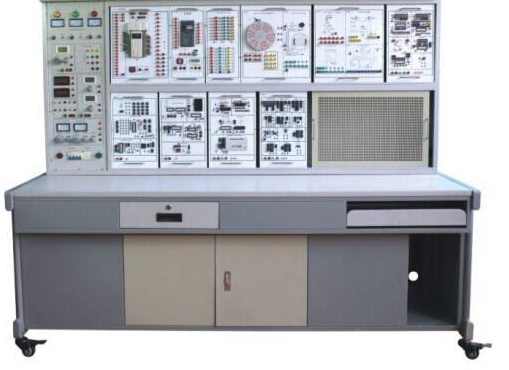

工控自动化综合性实训装置
工控自动化综合性实训装置针对当前在我国工业生产自动化应用技术以及元器件技术发展，综合考虑应用性、创新性。装置选用模块化构造，实训挂箱包括 PLC 服务器挂箱、变频器挂箱、触摸显示屏挂箱、 PLC 模拟负载挂箱、直流无刷电机、伺服电机实训装置、交流伺服电机实训装置、实训网孔板挂箱及丰富多样的认证演试装置。实训基本内容 PLC 的前提实训、 PLC 综合性实训，变频器的认知、实际操作、主要参数设置及通信实训，触摸显示屏的认知、实际操作运用实训，步时电动机运用实训，交流伺服电机控制实训等，实训新项目丰富多彩、综合型强、紧随全球工控自动化发展趋势时尚潮流。
一、产品优势
1 、模块化构造，挂箱拆换便捷，有利于机构各种各样实训项目及拓展一个新的实训功能。
2 、适宜学生就业前及上岗前综合性能力提升，适宜高级技师技术培训考评。
3 、能够进行中小型工程方案设计、产品选型、设备安装调试、实际操作仿真模拟。
4 、仅需三相四线交流电就可以交付使用，实训资源比较丰富、综合型强，合理节省实训用地。
5 、安全系数高，除配置工作电压型电流量型漏电保护开关外，装置配有单片机设计实时监控的负载或短路故障手机软件截至维护功能，确保设备和生命安全。
二、技术规格
1 、输出电压：三相四线制～ 380V±10% 50Hz
2 、办公环境：环境温度 -5℃ ～ 40℃ ，空气湿度＜ 85% （ 25℃ ）
3 、装置容积：＜ 1.5KVA
4 、尺寸： 1800mm × 750mm × 1680mm
三、装置配置
（一）开关电源、视频信号、仪器设备控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝合金面板。为实训给予交流电、直流稳压电源、视频信号、测试仪表、安全防护等。实际功能如下所示：
1 、主控芯片功能板
（ 1 ）三相四线电源键入，根据漏电保护开关接入总开关 , 由交流接触器根据运行、停止按钮来操作。
（ 2 ）配有 450V 指南针交流电压表三只，标示开关电源输入三相电源工作电压。
（ 3 ）三相四线电源电压，具备单片机设计实时监控短路负载软载止维护功能。具备短路故障、负载、报警功能，故障处理校准之后才能运行工作电源。
（ 4 ）配有～ 220V 导出多功能插座，为外界仪器设备提供安全工作电源。
2 、直流稳压电源
（ 1 ）一路直流电 0-30V 持续可调直流电源、内藏式电磁阀全自动换挡，单圈电阻器持续调整，具备预置式过流保护维护功能，高电压 2A 。
（ 2 ）给予 ±12V 、 5V 、 24V 可调电源，都有过流保护功能。
（ 3 ）直流电源一路： 0-500mA 持续可调式，分 2mA 、 20mA 、 500mA 三档，具备导出开路，过流保护功能。
3 、函数信号发生器：导出正弦波形、三角波、短形波。
（ 1 ）工作频段： 5Hz 到 550KHz ，分五个频率段。
（ 2 ）工作频率标示：由 Hz 表立即读取。
（ 3 ）工作电压导出范畴：正弦波形 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三级损耗： 0db ， 20db ， 40db ，具备持续细调
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，力度持续可调式
三角波： 5Hz-250KHz ＞ 1V
（二）实训桌
实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格。配有抽屉柜和电子器件储存柜。
（三）实训部件
详尽备索
全自动洗衣机 / 电镀生产线
根据对冼衣机出入水时长、清洗流程和电镀生产线中小物块进入不一样水溶液的时间也、方法、顺序的控制，把握多一点 PLC 控制全面的综合应用能力。
3 、变频器实训挂箱
配备三菱 FR-S540 变频器，含有 RS485 通信及 BOP 控制面板。
4 、触摸显示屏实训挂箱：
规格型号为 5.7 英尺， 256 色，掌握工控触摸屏的功能及操作方法，把握 PLC 间的通讯专业知识，熟练掌握校准、置位、更替等功能键、图型（曲线图）表明、动态效果追踪在触摸显示屏里的完成方式。
5 、网孔板及元器件：
规格型号为 420mm × 600mm ，在网孔板上学好电气设备控制系统内各元器件的布局规划、组装、调节专业技能，贴近工业生产当场。元器件装有：直流接触器 3 只、时间控制器 1 只、按键 3 只、热继器 2 只、隔离开关 1 只、接线排 20 孔。
6 、电动机滑轨及光编码器限速系统软件
含光编码器限速系统软件（装有进口的光电编码器）一套，不锈钢板滑轨 1 幅，钢轨平面度好，无内应力变型，同轴度好。
7 、 工控设备组态一套：
打开程序编程自然环境，一切实训都能够编写出生动具体炫酷强、数据比较好的组态软件棒图，然后进行实训实时跟踪课堂教学。
8 、 PLC 模拟仿真实训手机软件一套：
（ 1 ）根据 PLASH 虚拟器实时同步 PLC 的工作状态
（ 2 ）能够实现 PLC 虚似布线，并且对布线开展不正确查验
（ 3 ） PLC 程序编写练习、 PLC 程序编程测试等功能
（ 4 ）完成 PLC 运作仿真模拟，对不正确程序流程开展安全检查
9 、直流伺服电机及控制系统软件一套：输出功率 600W ，阻燃等级 B 级。
10 、髙压步进电动机及控制系统软件一套：输出功率 130W ，阻燃等级 B 级。
11 、交流电动机一台， 380V Y/△ 接线方法
12 、实训实体模型
（ 1 ）井道电梯实物模型一台：具备楼房表明，全自动开门闭店功能。
（ 2 ）挖掘机实物模型一台：集 PLC 技术性、微型机控制技术性于一体。
（ 3 ）健身运动小车模型：集伺服电机、 PLC 于一体，开展小轿车健身运动部位控制。
四、实训新项目
（一） PLC 专业技能实训
1 .PLC 认知能力实训（硬件软件构造、系统构成、基本上命令训练、布线、程序编写免费下载等）
2.PLC 模拟仿真实训
（二） PLC 仿真模拟控制运用实训
3. 数码科技表明控制
4. 智力抢答控制（优先、标值计算，具备音效功能）
5. 天塔之星控制（闪动、发送、银行流水型）
6. 音乐喷泉广场控制（具备音效功能）
7. 十字路口交通信号灯控制
8. 冷却塔水位线控制
9. 自动送料装车系统控制
10. 四节输送带控制
11. 装配流水线控制
12. 各种液态混和装置控制
13. 自动控制成形机控制
14 自动洗衣机控制（具备音效功能）
15. 电镀生产线控制
16. 自动控制轧钢机控制
17. 邮件分拣机控制
18. 自动售卖机控制
19. 机械臂控制
20. 三层电梯控制
21. 四层电梯轿厢控制（实体）
22. 数控加工中心控制（实体）
（三） PLC 实体控制实训
23. 匀速直线运动部位鉴别、轨迹控制、精准定位控制
24. 伺服电机健身运动控制
25 . 井 道电梯运行控制
26 . 挖土机的全自动控制
（四） PLC 高技能实训（设计方案、组装、调节及维修）
27 . 三相电机启动控制配电线路
28 . 三相电机锁紧控制配电线路
29 . 三相电机正反转控制配电线路
30 . 三相电机 Y/△ 运行控制配电线路
31 . 三相电机顺序启动电气设备控制配电线路
32 . C620 数控车床的电气设备控制配电线路
（五） PLC 、变频器、触摸显示屏综合运用专业技能实训
33 . 变频器功能基本参数与实际操作
34 . 变频器报案与保护功能
35 . 外界接线端子启动控制
36 . 变频器控制电机正反转
37 . 两段速率挑选交流电机调速
38 . 变频器无极调速
39 . 根据外界模拟量输入 ( 工作电压 / 电流量）控制方法的交流电机调速
40 . 瞬间断电运行控制
41 .PID 交流电机调速控制
42 .PLC 控制变频器外界接线端子的电机正反转
43 .PLC 控制变频器外界接线端子的电动机使用时间控制
44 . 根据 PLC 数字信号控制方法得多段速
45 . 根据 PLC 模拟量输入控制变频式开环变速
46 . 根据 PLC 通讯方式的变频器开环变速
47 . 根据 PLC 通讯方式速度闭环控制控制
48 . 根据 PLC 模拟量输入方法的变频器闭环控制变速
49 . 变频器变频恒压供水的仿真模拟
50 . 根据触摸显示屏控制方法的最基本命令编程练习
51 . 根据触摸显示屏控制方法的 LED 控制
52 . 根据触摸显示屏控制方法温度 PID 控制
53 .PLC 、触摸显示屏与变频器通讯控制
54 . 根据 MCGS 的计算机接口现代通信技术
（六） PLC 控制直流电机调速实训
（七） PLC 控制直流伺服电机实训
