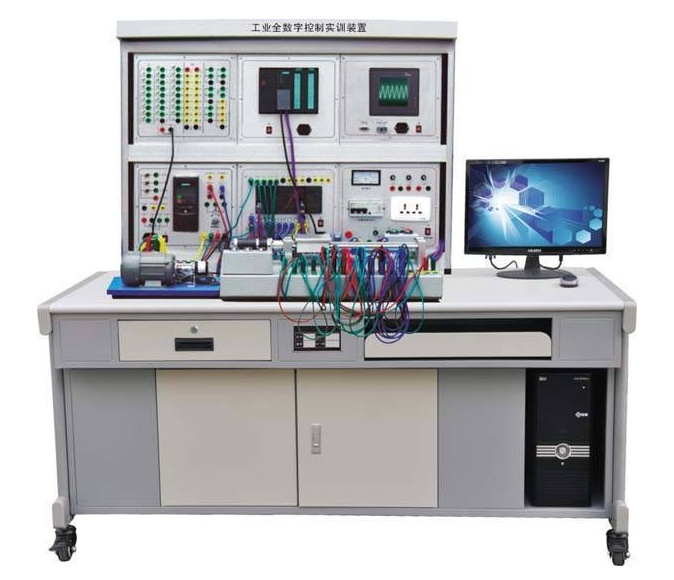

工业生产全数字控制实训装置
工业生产全数字控制实训装置机器设备它集PLC，变频器，触摸屏，PROFIBUS－DP工业生产计算机接口以及相关的机械设备（控制目标）为一体的自动化技术综合性实训服务平台。从基础入门到高级培训，都能够在这里实训台子上轻松完成。能完成多种多样繁杂精准分子热运动控制（需挑选零配件），主要包含电子计算机、PLC、触摸屏、变频器和分子热运动模拟仿真控制模块。
注：本实训装置里的PLC、变频器、触摸屏可以由院校实际挑选，提议采用S7系列产品工业生产全数字控制实训装置
一. 实训装置的功效
1. 工业生产全数字控制实训装置，能完成的实训产品有：
2) S7－200编程练习；
3) 触摸屏技术性实训；
4) 丝杠传动控制；
5) PPI通讯；
6) 变频器与PLC通讯实训；
7) 变频器技术性综合性实训；
8) 触摸屏、变频器、PLC综合性实训；
2. 根据拓展模拟仿真实训控制模块（需挑选以下零配件），还能够完成实训产品有：
1) 三相电机次序控制；
2) 伺服电机控制；
3) 交通信号灯控制；
4) 塔杆之星；
5) 四层电梯轿厢控制；
6) 电镀生产线控制；
7) 冷却塔水位线全自动控制；
8) 自动控制成型机；
9) 多种多样液态全自动混和；
10) 自动送料装货；
11) 全自动轧钢机；
12) 邮件分拣机；
13) 自动洗衣机等。
注：之上零配件是否要，请院校在购买中表明。
二. 实训装置配置
1. 工业生产全数字控制实训装置配置
PLC、变频器、触摸屏种类及型号规格由高校挑选。建议使用：
1) 西门子系统S7－200系列产品PLC CPU224 DC/DC/DC，晶体三极管导出；24点I/O口，14入/10出；
2) 西门子系统变频器：MM420 0.37 kW；带485串行通讯接口；220 V单相电源键入；
3) 西门子系统触摸屏：触摸屏TP170B；
4) 模拟仿真实训系统软件；
5) 健身运动控制实训装置：小轿车健身运动控制实训实体模型；本实训装置选用通信接口，院校还可根据规定挑选零配件，比如水位线控制实训装置、变频恒压供水实训装置等；
6) 试验台控制面板： PLC和变频器的输出点均拉到试验门板上，采用高绝缘层的防爆型电源插座及带绝缘护套高强度防爆型试验输电线，便捷试验布线。包括各种按键、显示灯、电磁阀等，配备电阻器，可模拟传感器的输入信号，便捷学生们设计制作试验。
7) 配套设施环境温度及工作压力二种模拟量输入实训控制模块，可以进行数据收集实训。
三. 实训装置的性能参数
1. 实验桌原材料：做到防火安全、防潮、抗震、耐磨损的需求，材料符合我国环保规定；
2. 整个设备容积：≤1 kVA；
3.开关开关电源：把 220V 交流电流转换成 24V 直流电源，为整个系统电源电路供电系统；
4.控制控制面板：由变向开关、全自动 / 手动式挑选开关和手动控制按键构成，实现对高架库的自动、手动式控制实际操作；
5.外观规格：1600X700X1650
6.功能损耗：≤ 0.5k VA
7.环境温度： 0 ℃～ 40 ℃；
8.空气相对湿度：≤ 90% （ 40 ℃）；
9. 安全性保障措施：具备接地系统、漏电保护器作用，安全系数符合相关的国家标准规范。采用高绝缘层的防爆型电源插座及带绝缘护套高强度防爆型试验输电线
