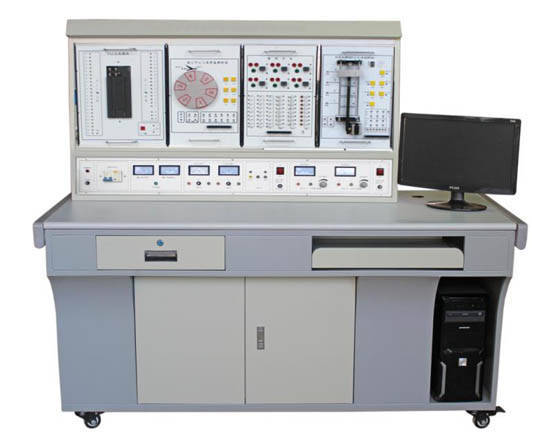

西门子系统PLC可编控制器实训装置（配西门子系统1200服务器）
一、简述
PLC实训装置的 可编控制器要以微处理器基本发展起来新型工业控制装置。它是以体型小、功能强、可靠性高及其运用安装方便的特征，迅速在国内的工业生产控制中占有了主导性，而且飞速发展。依据这一发展趋势，全国各省市大专学校、各种职业学校也将PLC课堂教学列入教学工作，做为电子器件、电气设备及其工业生产自动化类专业的一门必需棵。PLC可编实训操作系统是依据这一教学目标开发的新一代PLC教学产品，自商品推出以来，获得了各大高校课堂教学老师和权威专家的一致好评。整套装置设计合理、功能强劲、实际操作简单实用，对于学生理解和掌握可编控制装置的控制原理和操作步骤。加速学习培训PLC的编程方式。都具有极大的协助。是PLC课堂教学里的理想化专用工具。
二、系统构成
1、实训台
2、实际操作桌
3、程序编写系统软件
4、PLC及连接通讯电缆
5、实训控制模块。
三、功能、特性
1）实训台
A．交流电压：0～10V可调式导出；直流电流：0～20mA；
B．～220V根据多功能插座导出
C． 24V/1A可调电源导出
D． 5V/5A可调电源导出
E. ±12V/1A可调电源导出
2）PLC主机键入输出接口都已拉到板上。键入能够接模拟输入开关、行程安排开关或光学开关等。输 出能够接板上的显示灯、数码显示管和电磁阀、直流无刷电机和声控开关，还能够与演试装置相互连接，可运用具体的工业生产控制。
3）PLC服务器
CPU1214C DC/DC/DC，6ES7 214-1AG31-0XB0。
4）实训台自身含有24V/2A的开关电源。也可以用于输出负载或者与演试装置插口或者与其他相匹配装置相接。
5）实训台构造选用挂厢式，有利于实训新项目拓展与用户第二次开发。
6）可完成PLC控制基本原理基本上实训、运用实训以及用于真正意义上的工业生产控制。
（二）实训新项目
1)PLC专业技能实训
1.PLC认知能力实训 2.PLC模拟仿真实训
3．自动跳转、支系功能实训 4．移位寄存器实训
5．数据处理方法功能实训 6．求微分、位操作实训
7．与、或、非逻辑功能实训 8．计时器、电子计数器功能实训
2)PLC仿真模拟控制运用实训
数码科技表明控制
智力抢答控制（优先、标值计算，具备音效功能）
天塔之星控制（闪动、发送、银行流水型）
音乐喷泉广场控制（具备音效功能）
十字路口交通信号灯控制
冷却塔水位线控制
自动送料装车系统控制
四节输送带控制
装配流水线控制
各种液态混和装置控制
自动控制成形机控制
自动洗衣机控制（具备音效功能）
电镀生产线控制
自动控制轧钢机控制
邮件分拣机控制
自动售卖机控制
机械臂控制
四层电梯轿厢控制（实物）
数控加工中心控制（实物）
伺服电机PLC控制（实物）
3)PLC电气设备实训
1、三相鼠笼式异步电机启动和锁紧PLC控制(实物)
2三相鼠笼式异步电机连动正反转PLC控制(实物)
3、三相鼠笼式异步电机带延迟正反转PLC控制(实物)
4、三相鼠笼式异步电机Y/△变换启动PLC控制(实物)
4）PLC、变频器、触摸显示屏综合运用专业技能实训
变频器功能基本参数与实际操作
变频器报案与保护功能
外界接线端子启动控制
变频器控制电机正反转
两段速率挑选交流电机调速
变频器无极调速
根据外界模拟量输入(工作电压/电流量）控制方法的交流电机调速
瞬间断电运行控制
PLC控制变频器外界接线端子的电机正反转
PLC控制变频器外界接线端子的电动机使用时间控制
根据PLC数字信号控制方法得多段速
根据PLC模拟量输入控制变频式开环变速
根据触摸显示屏控制方法的最基本命令编程练习
根据触摸显示屏控制方法的LED控制
根据触摸显示屏控制方法温度PID控制
根据MCGS的计算机接口现代通信技术
（三）性能参数
PLC服务器：键入：14点 导出10点
PLC型号规格：S7-1200
电压：直流电24V，电流表标示
运用系统软件程序编写
开关电源键入：沟通交流220V，50Hz
电流量 ≥2A，电流量具备过压保护
尺寸：160×70×140 cm3
