检测和变换（传感器）技术实训装置

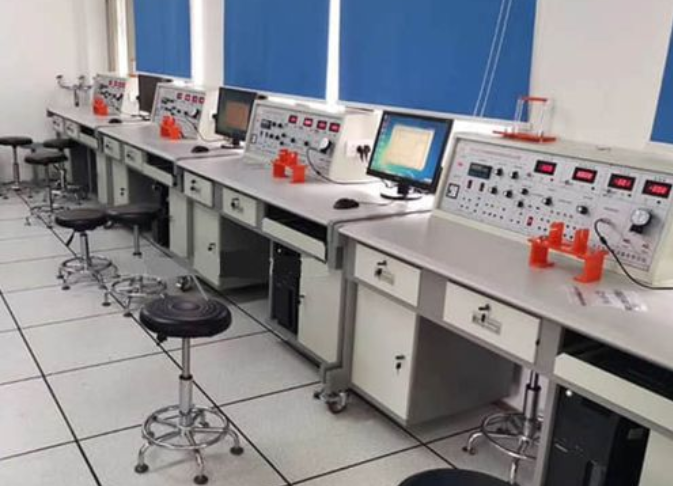

检测和变换（传感器）技术实训装置是我们公司新发布为传感器及教学实验而开发出来的融入不一样类型、各层次专业教学实验机器设备。可完成“传感器原理与运用”、“自动识别技术”、“工业自动化仪表和控制”、“非电量电测技术”、“传感器与测控技术技术”等科目的教学实验。向各高等学校、中专学校与职业技术学院等新创建或改建试验室，快速开设实验操作带来了最理想的实验室仪器。

技术主要参数：

1、键入开关电源：AC220V±5% 50±1Hz

2、额定电压：≤5A

3、直流稳压电源：±5V ±15V

4、稳压管指数：±1%

5、工作电压谐波失真：≤10mV

6、非线性误差：≤5%

7、精确测量精度：≤1%

8、功 耗：100VA

9、输出电流量：1A

10、相对温度：-5℃～40℃

11、空气湿度：＜85%（25℃）

12、试验台规格型号尺寸：1600×750×1100mm

主控台作用：

1、试验台给予四组可调电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具备过流保护作用。

2、低频信号产生器：1Hz-30Hz输出持续可调，Vp-p值10V，较大输出电流量0.5A。

3、声频频率计：0.4KHz-10KHz输出持续可调，输出电压范围：0VP~10VP持续可调，较大输出电流量：0.5A（幅值0.4KHz）。

4、差动保护放大仪：通频带0-10KHz，能接成同相位、反向、差动保护构造，增益值为1-150倍直流电放大仪。

5、数显式电流表：三位半表明，测量范围±2V、±20V，输入电阻100KΩ，精度1%。

6、数显式工作频率/时速表：由四只数码显示管，2只发光二极管构成，输入电阻100KΩ，精度1%。频率测量范畴1-9999 Hz，转速比检测范围1-9999r/min。

7、温度仪：0-150℃度，精度1%。

8、高精度温控PID温度控制仪，多种多样键入输出规格型号，具备人工智能技术调整以主要参数自整定作用。

9、脚踏式气压表：0-40Kpa，精度2%。

10、手动式气压源：0-40Kpa。

三源一部分：

1、加温源：16V交流电加温，温控范畴0~150℃。

2、旋转源：0-12V直流稳压电源推动，转速比可调范畴0~2400转/分。

3、振动源：振频1-30Hz（可调），固有频率13Hz上下。

数据采集模块及图像处理软件：

数据收集选用ARM系统软件，上位机软件三大数据传输方式:USB,WIFI,以太网接口。方式可以使用上位机彼此转换。Usb为有线电视短程接入方式，wifi及以太网接口可以通过上位机软件远程控制配置连接，内嵌在出厂设置菜单。数据采集方式为断点调试收集及持续收集方法，屏幕分辨率由1/4096，采样周期1K，取样速率可以选择，手机软件可设置。测量范围自动选择。所提供的图像处理软件有较好的电子计算机页面，能够进行实验项目分析与编写、数据收集、特性参数的解读、较为、文档存储、打印出等。
