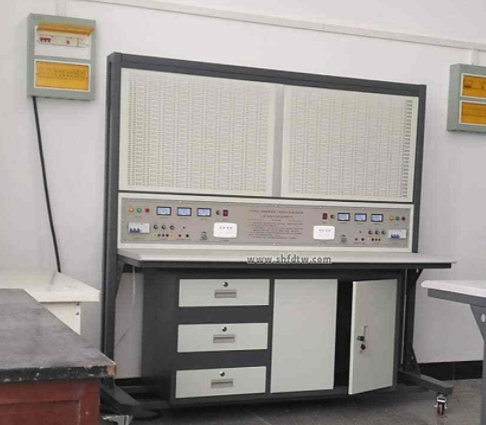

维修电工电拖实训设备(组份型)
一、机器设备性能指标
1、外观：总体规格1632mm×750mm×1638mm；
2、实训装配平台的原材料：厚钢板、铝合金结构；
开关电源控制屏，给予实训必须的开关电源，开关电源控制屏配有运行、终止控制模块和工作电压/电流量综合保护装置，维护动做快、无死区。
3、开关电源：
键入：三相AC 380V ±10% 50HZ 三相五线；
固定不动沟通交流导出：三相五线 380V 接灯线式2组、220V接灯线式2组、220V电源插座式4组；
电流保护：动作电流≤30mA，动作时间＜0.1s；(2组)
电压保护：姿势工作电压≤40V，动作时间＜0.1s；（2组）
交流电：单相电220V/三相380V，每路导出均含有短路故障、过电流保护。（2组）
直流稳压电源：0—30V持续可调直流电源、1A，电压：0—30V、较大输出电压1A。（2组）
数据直流电压表：全自动测量范围变换量2V、20V、200V、内/外测，检测精度0.5%、配有超测量范围报案。（2组）
数据直流电流表：全自动测量范围变换量20mA、200mA、2A，检测精度0.5%；配有超测量范围报案。（2组）
数据交流电压表：全自动测量范围变换量20V、200V、500V，检测精度0.5%、配有超测量范围报案。（2组）
数据交流电流表：全自动测量范围变换量200mA、2A、20A，检测精度0.5%；配有超测量范围报案。（2组）
5. 维护：断路器作过流保护，隔离开关具备过压保护，走电开关具备漏电保护器作用，漏电保护器动作电流≤30mA。
6. 网孔板: 总数2块,规格型号：774×580mm 。 用以学生们实训组装电气元器件、实训视频的科技创新、实训具体内容拓展更新。
7. 试验使用说明: 总数1套,引导学生实训。
二、 机器设备结构与功能
1、TWWKB-08B型维修电工电拖实训设备由实训屏（内嵌开关电源）、实训桌、实训存储柜三大部分构成。以30mm×30mm成形方钢管做为机器设备关键架构原材料；
2、实训屏、地界选用螺纹连接、重点部位选用三角筋用内六角螺钉结构加固联接，表层经高温喷塑处理，别具一格且合理具有防锈处理绝缘层的功效；由两根35mm×35mm铝型材及滑轨构成网孔板固定机构；
3、固定机构的下方是铁质双工序电源箱，每工序电源箱的规划分别为电源保护设备、开关电源指示装置、电源电压；
4、实训桌桌面上选用25mm麻灰色密度高的玻纤板包边特别制作，有效提升阻燃等级；实验桌底端配有最少4个驱动轮，便捷实训装配平台挪动；
5、实训存储柜选用规范结构与零件柜，左边有3层抽屉柜，用以储放专用工具及其实训材料。
6、每一个工序配备保温板。
四、参照实训新项目(根据所配试验电子器件进行对应的)
1.专业技能练习
（1）常见工具使用与鉴别
（2）电焊工建筑识图练习
（3）电工布线加工工艺
（4）常见导线的连接和电缆护套的修复
（5）万用表的使用与读值
（6）配电板组装
（7）房间内布线
2.照明灯具电路
（8）日日光灯电路组装
（9）日光灯电路组装
（10）两个地方控制一盏灯电路组装
（11）室内采光电路组装
（12）触碰开关电路联线
（13）光控控制演试开关电路接线
（14）人体感应延迟开关电路接线
3.仪表盘电路
（15）单相电表立即接线电路组装
（16）单相电表经电压互感器接线的电路组装
（17）交流电流的测量
（18）交流电压的测量
（19）电流计安装
（20）电流表安装
（21）电阻的测量
（22）三相四线功率因素电表立即接线的电路组装
（23）三相四线功率因素电表经电压互感器接线的电路组装
（24）电压互感器电路
（25）绝缘电阻表的应用
（26）钳型电流表的应用
4、电气设备控制电路
（27）常见开关电磁阀的拆卸
（28）直流接触器的拆卸
（29）直流接触器的拆卸
（30）单相容运行电机接线
（31）三相异步电动机自动运行
（32）三相异步电动机启动控制
（33）三相异步电动机锁紧控制
（34）三相异步电动机两个地方控制
（35）三相异步电动机交流接触器互锁正反转控制
（36）三相异步电动机双向互锁正反转控制
（37）三相异步电动机延迟全自动正反转控制
（38）感应电机手动式顺序启动控制
（39）感应电机全自动顺序启动控制
（40）延迟起停控制
（41）三相异步电动机手动式Y/△运行控制
（42）三相异步电动机全自动Y/△运行控制
（43）三相异步电动机能耗制动
（44）三相异步电动机可逆性双重能耗制动
（45）三相异步电动机反接制动
（46）三相异步电动机自来回控制
（47）三相异步电动机带启动正反转控制
（48）三相异步电动机带启动自来回控制
（49）三相异步电动机串电阻器电机软启动手动式控制
（50）三相异步电动机串电阻器电机软启动全自动控制
（51）三相异步电动机串电阻器电机软启动反接制动控制
5、数控车床电气设备控制电路
（52）T68铣床控制电路
（53）CA6140型数控车床控制电路
（54）Z3040型摇臂钻电气设备控制电路
（55）X62W型万能铣床电气设备控制电路
6、其他电动机控制电路
（56）双速电机手动式转换控制
（57）双速电机自动选择控制
（58）并励直流电机同步电机控制回路串电阻器运行与变速
（59）直流电机能耗制动的控制配电线路
（60）直流电机反接制动的控制配电线路
