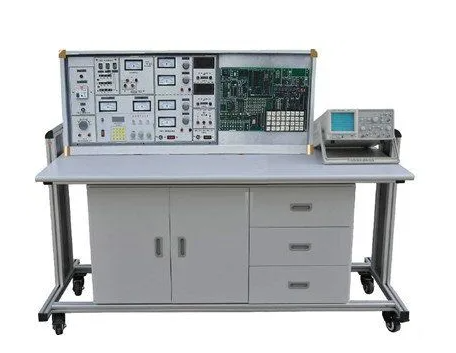

模电、数电、通讯原理实验室机械设备
本通信原理课堂教学实验设备采用包含仿真模拟/数据视频信号、工作电源的通用平台及八套实验控制模块所组成的模块化设计桌面式构造，有利于系统的作用扩大。做实验时通用平台及实验控制模块应用电极连接线联接，提升实验出手理论性。控制模块应用适用数次开发出来的具备在设备可编功能性的ISP处理芯片，给予客户自行设计的功效，重视给实验人员提供实践体验和自行设计空间。该装置根据另配机器设备“模拟信号显示仪表”可联接电子计算机，同时可将实验数据信息计算机中予以处理、存放，便捷撰写实验汇报。该装置实验具体内容合乎全国各地电子类统编教材《通信原理》和《通信原理实验》的教学目标，附带详细详细的实验标示书。教材内容可以选用清华大学电子工程系负责人曹志刚专家教授整理的《当代通信原理》。为了方便学生们理解课程，手册中装有每一个实验的电路原理图。为了配合基础教学的需求，带来了数据电路、模拟电子技术实验配电线路。这一全新的系统进行了公共基础课（仿真模拟、数据电路）、专业科目(通信原理)、毕业设计论文的三合一，保证一机多用，大大的节约实验室，节约管理者，节约资产。
系统特点：
1、包揽通信原理课本的知识要点，模拟软件、数字系统、基带传输、频段传送、数字信号数字通信系统等。
2、实验设备采用模块化的桌面式构造，系统具有可持续扩大、提升的室内空间，用户可根据不同类型的教学目标购置不同类型的实验配备，节约项目投资。也可以根据自己的喜好订制或自做程序模块。
3、电路控制模块与平台板的电源线应用导线连接，提升实验出手理论性，使用人在实验环节中进一步加深对于该实验知识点掌握。
4、一部分电路应用具备在设备可编功能性的ISP处理芯片，实验的人可以进行多次开发。
5、电子器件间维持科学合理的间距，标着与电路原理图相对应的编号。电路中设置了很多的测点、接地点，仍在关键一部分标着中国汉字表明，以便于观查、精确测量。
6、数电、模电实验元件盒盒体全透明形象化，内窗元器件一目了然，盖子印着历久弥新元件符号，线框清楚美观大方，盖子与盒体采用压三合一构造、检修拆卸便捷，在桌面上中间通用性九孔电路板里随意拼插盒成实验电路，实验便捷、便捷，悟性高。
三、功能与构造：
（一）实验台一部分：
1、开关电源
1.1开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。
1.2电源电压：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3-24V分七档可调式，输出电压1.5A。
B组:二组互相独立的0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电压2A，具备预置式过流保护保护功能。
C组:低电压可调电源，工作电压 5V，电流量0.5A，有表标示。
D组:单相电电压导出，供客户备用仪器设备应用。
2·信号发生器
2.1波型:导出正弦波形、三角波、波形。
2.2工作频段:5Hz-550KHz，有频率表标示。
3·七段译码器及相匹配译码器表明数码显示管。
4·一次单脉冲：每拨按一次钮子开关可获得一组正负极单脉冲。
5·通信原理一部分
5.1二路仿真模拟（正弦函数、三角、波形，2Hz-200KHz）、12路可调式数据视频信号（数字时钟、单脉冲、伪随机序列），5路工作电源（ 5(2.5A)、-5(0.2A)、 12(0.3A)、-12(0.3A)、GND）。
5.2两路抽样定理与单脉冲幅度调制（PAM）实验板，包含取样、仿真模拟无线信道、解调宽化、过滤变大电路一部分。
5.3集成化增量调制编译程序码（DM）实验板，采用集成化调配解调处理芯片,且有手动式码率造成电路。
5.4集成化单脉冲编号（脉码）调配编译程序码（PCM）实验板，采用集成化调配解调处理芯片,且有手动式码率造成电路。
5.5数据多通道传输系统（MUX）实验板，采用具备线上可编功能性的ISP处理芯片，复接/解复手动式所产生的四路码率数据信号，且有手动式设定开关。
5.6循环系统纠错码编译程序码(ECC（15.6）)实验板，采用具备线上可编功能性的ISP处理芯片，包含手动式信码键入、仿真模拟无线信道、解密表明等电路。
5.73阶密度高的双极性码型转换（HDB3）实验板，包含编号（四连“0”检测及补“1”、毁坏点产生、替代节挑选及单双极性转换电路），译码器（单双极性、裁定、破坏点检测、替代节清除及位按时修复电路）一部分。
5.8移频键控（FSK）实验板，包含调配（可变性分频器比的分频器链）、解调（过零检测、码按时修复、位同歩、码再造、有源滤波器电路）一部分。
5.9移相键控（PSK）实验板，包含调配（差分信号编号—相位差选择法调配，差分信号编号、调相电路）、解调（同相位—正交和环解调，集成化VC0、差分信号译码器电路）一部分。
5.10光纤（OPT）实验板，包含调配（CMI编号、研磨抛光、光推送头），解调（光接收头、预变大、脉冲信号裁定、数字时钟获取、成形、鉴相、VCO、抽样、CMI编解码）一部分。
6·外测交直流电源二用电流计:精密度0.5级，三位半数显式表明，检测范围:0-999mA。
7·外测交直流电源二用电流表:精密度0.5级，三位半数显式表明，检测范围:0-99.9V。
（二）学生们实验桌:一桌二座，桌面上中间设定九孔通用性电源电路插座，元件盒则在上接灯线成实验电源电路进行实验。桌的上下各有一个柜，柜内储放电子器件、存储板及计算机，正中间顶层摆放电脑键盘、下一层抽屉柜储放专用工具、万用表、输电线等。桌面尺寸:160×70cm。
四、器材配备（以24座为例子，详细出货清单）
12台实验台、12张学生们实验实际操作桌、l台主控芯片演试台、13只MF500万用表、13只数据万用表、39只指南针1.5级直流电流表，25套电铬铁及烙铁架,13套实验所需要的电阻器、电阻器、电源变压器、变电器、二极管、三极管、场效管、集成化、晶闸管、逻辑性电平开关、逻辑性电平标示等元件盒。13套声传感器、直流无刷电机、伺服电机等。13套剥线钳、螺丝起子、斜口钳等设备。
五、客户备用器材:
双踪同歩数字示波器、高频信号发生器、工作频率电子计数器、毫伏表、谐波失真检测仪。
六、实验新项目：
（一）模电、数电一部分：
(1)仿真模拟一部分
1．二极管的正、反向特点
2．晶体三极管的键入、频率特性
3．晶体三极管共射极多管放大仪
4．二级阻容耦合变大电路
5．负反馈对放大仪性能的影响
6．场效管放大仪
7．差动保护变大电路
8．运放电路指标值检测
9．集成运算放大器的最基本运用(多种多样仿真模拟计算电路)
10．集成运算放大器离散系统运用（多种多样波形发生器）
11．变电器藕合推挽电路功率放大电路
12．0TL功率放大电路
13．集成化功率放大电路
14．单相电桥式整流电路
15．串连型晶体三极管可调电源(设计方案性实验)
16．集成化可调电源
17．单结晶体管特点
18．单结晶体管开启电路
19．可控硅简单测试
20．可控硅可控性整流器电路
利用以上20项实验电子器件还可以进行下边实验新项目
l．工作电压负反馈参考点电路
2．分压式电流量负反馈参考点电路
3．用二极管平稳工作部位
4．共基极变大电路
5．共集电极变大电路
6．共源极基本上变大电路
7．场效管共漏级电路
8．场效管共栅压电路
9．多管阻容变大电路
10．变电器藕合变大电路
11．甲类功率放大电路电路
12．串连电流量负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极变大电路
17．自举电路射极导出电路
18．NPN一PNP直接耦合变大电路
19．用负反馈清除谐振电路
20．晶体三极管开关功效
21．变电器意见反馈式震荡电路
22．电容器三点式震荡电路
23．电感器三点式震荡电路
24．差动保护变大电路的最基本方式
25．扇尾式差动保护变大电路
26．双电源开关扇尾式差动保护变大电路
27．运放电路作为沟通交流占比变大
28．反向键入保障措施
29．同相位键入保障措施
30．开关电源正负极错接的维护
31．RC高通芯片电路
32．利用三极管来保护器件
33．差动保护键入计算电路
34．迅速积分兑换电路
35．仿真模拟一阶微分方程电路
36．仿真模拟二阶微分方程电路
37．基本上对数运算电路
38．好用求微分电路
39．抵制数变大基本上电路
40．简单过零较为电路
41．利用二级管做为限制检验力度挑选电路
42．低限力度挑选电路
43．RC无源网络的低通滤波器电路
44．同相位键入一阶低通滤波器电路
45．反向键入一阶低通滤波器电路
46．简单二阶RC过滤电路
47．典型性二阶RC数字功放低通滤波器电路
48．典型性二阶高通芯片有源滤波器电路
49．基本上带通滤波电路
50．典型性带通滤波电路
51．距形波震荡电路
52．总宽可调式的方形波发生器
53．幅频可调式的锯齿状波发生器
54．单相电半波整流电路
55．单相电全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC过滤电路
59．基本上LC过滤电路
60．二倍压整流器电路
61．三倍压整流器电路
62．基本上稳压管电路
63．基本上调整管稳压管电路
64．具备变大环节稳压管电路
65．单相电半波可控硅整流
66．电子器件变压电路
67．电子器件催眠器一一挑战性实验一
68．电子门铃电路一一挑战性实验二
69．电子器件报案电路一一挑战性实验三
(2)数据一部分
l．TTL集成化逻辑性大门的主要参数检测
2．CM0S逻辑性大门的主要参数检测
3．TTL集成化电级开路门与三态导出大门的运用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转化成D触发器
12．D型触发器转化成JK触发器
13．电子计数器实验
14．MSI移位寄存器及其应用
15．数据选择器以及转换方法
16．MSI数据选择器及数字逻辑
17．求微分型单稳态电路
18．环状多谐振荡器
19．利用门电路组成伺服电机调节器、选择符
20．组成电路设计之一一一编码转换
21．组成电路设计之二一一表明电路
22．同歩时钟频率电路设计
23．电子计算机时钟频率电路设计
24．集成化计时器检测与应用
25．CM0S集成化A/D、D/A变换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．多线程十进制加减法电子计数器
29．多线程十进制加法计数器
30．综合素养学习培训实验一一电子秒表
