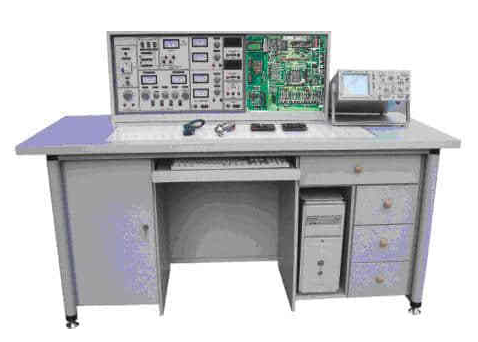

模电、数电、EDA实验开发系统软件成套设备
本实验机器设备可完成数字电子技术、模拟电子技术和EDA实验，适宜大、中专院校电子器件学科的实验和毕业设计论文。
一、技术规格：
1、输出电压：沟通交流220V±10PHz
2、环境温度：-10℃-40℃，空气湿度＜85%（25℃）
3、设备容积：＜1KVA
4、尺寸：1600mm×700mm×1200mm
三、功能与构造：
（一）实验台一部分:
1、开关电源
1.1开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。
1.2开关电源输出：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3-24V分七档可调式，输出电流量1.5A。
B组:二组互相独立的0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电流量2A，具备预置式过流保护保护功能。
C组:低电压可调电源，工作电压 5V， 14V。
D组:单相电电压输出，供客户备用仪器设备应用。
2、信号发生器
2.1波型:输出正弦波形、三角波、波形。
2.2工作频段:5Hz-550KHz，有频率表标示。
3、七段译码器及相匹配译码器表明数码显示管。
4、EDA系统硬件结构与配备：
4.1带有以AT89051为中心的单片机设计（MPU）单片机芯片（包含4×4数字键盘，RAM62256，液晶显示屏插口）；
4.2组成以PLDIMPU安装双系统为主要特征的复合性综合性电子器件实验服务平台，尤其融入开设综合性电子产品设计课程内容；
4.3可以完成好几个往年中国大学生电子设计竞赛考题；
4.4有16个外I/O插口，适用拓展实验。
5、一次单脉冲：每拨一次钮子开关输出一对正负极单脉冲。
6、外测交直流电源二用电流计：精密度0.5级，三位半数显式表明，检测范围：0－999mA。
7、外测交直流电源二用电流表：精密度0.5级，三位半数显，检测范围：0－99V。
（二）学生们实验桌：
桌面尺寸：160×70cm。
三、器械配置（以24座为例子，详细出货清单）
12台实验台、12张学生们实验实际操作桌、l台主控芯片演试台、13只MF47数字万用表、13只数显万用表890B 、39只指南针1.5级直流电流表，25套电铬铁及烙铁架,13套实验所需要的电阻器、电阻器、电源变压器、变电器、二极管、三极管、场效管、集成化、晶闸管、逻辑电平开关、逻辑电平标示等元件盒。13套声传感器、直流无刷电机、伺服电机等。13套剥线钳、螺丝起子、斜口钳等设备。
四、客户备用器械:双踪示波器（型号规格不分）、毫伏表、滑线变阻器。
五、实验新项目：
（一）模电、数电一部分：可以完成“TWK-530模电、数电实验室成套设备”的实验新项目。
（二）EDA实验新项目（49个实验）
（1）基本上实验：
1、七人表决器
2、格管码逆变电路
3、四位加法器
4、BCD码加法器
5、四位并行处理乘法器
6、四位并行处理乘法器
7、触发器原理
8、用ABEL语言表达设计方案74LS160程序模块电子计数器
9、多模光纤加减法电子计数器
10、可控性脉冲计数器
11、简单数码科技锁
12、英文字母显示电路
13、八位乘法器
14、编码序列探测器
15、可变性模16位加法计数器
16、正负极脉冲宽度数控机床调配产生器
17、计时器
18、电脑键盘扫描仪实验
（2）数字系统设计：
1、数字钟
2、频率计
3、交通信号灯
4、乒乓球赛电子游戏机
5、数字锁
6、自动电梯
7、出租车计费器
8、智力抢答
9、彩灯控制器；
（3）综合性电子产品设计：
1、条纹频率计（VGA）
2、RS232通讯
3、点阵式表明
4、曲子弹奏电源电路
5、FSK产生器（D/A）
6、数字电压表（A/D）；
7、DDS实验
（4）综合性电子器件实验（PLD 单片机设计综合系统）
1、多用途频率计
2、DDS视频信号
（5）拓展实验
1、用液晶显示屏多用途频率计
2、点阵式中国汉字表明
3、可编程模块元器件（PAC）实验
