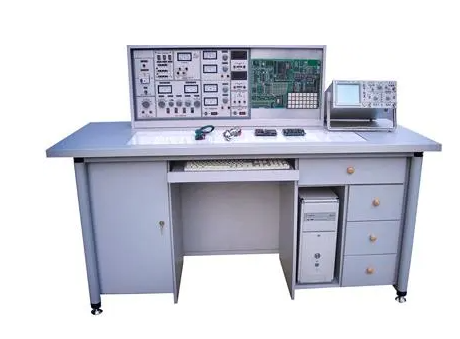

模电、数电、单片机实验开发系统融合实验室机械设备
单片机实验开发系统软件主要运用于大中专生、大学本科、研究生单片机基本原理与应用学科的课堂教学实验，兼顾了科学研究开发出来的必须。它集实验和开发为一体，容于一身。为适宜基础教学的需求，带来了数字电路设计、模拟电子技术实验。这一全新的系统进行了公共基础课（仿真模拟、数字电路设计）、专业科目（单片机实验）、科学研究开发出来的三合一，保证一机多用，大大的节约实验室，节约管理者，节约资产。相互配合本机器设备，大家特来老师给予《老师用实验手册》、《学生通过实验手册》，供老师参照，缓解了老师备课和指导实验工作量。
二、功能与构造:
（一）实验台一部分:
1、开关电源
1.1开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。
1.2开关电源输出：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3-24V分七档可调式，输出电流量1.5A。
B组:二组互相独立的0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电流量2A，具备预置式过流保护保护功能。
C组:低电压可调电源，工作电压 5V， 14V。
D组:单相电电压输出，供客户备用仪器设备应用。
2、信号发生器
2.1波型:输出正弦波形、三角波、波形。
2.2工作频段:5Hz-550KHz，有频率表标示。
3、七段译码器及相匹配译码器表明数码显示管。
4、单片机硬件配置结构与配备：
4.1单片机微控制器：8031/80C196KB能换。
4.2存储芯片：程序存储器、存贮器、I/O插口统一编址最高达64K。
4.3I/O插口苦处理芯片：8255、8250、8279、A/D、D/A变换、简易并行处理输出二个，并行处理键入一个、串－并转换接口一个。
4.4实验电源电路：24键电脑键盘一个，六位LED数显、逻辑电平键入开关、发光二极管表明、伺服电机、直流无刷电机、电磁阀、音箱等电源电路。
4.5 EPROM载入设备：可以对27C64、27C128、27C256等EPROM处理芯片开展读写能力。
5、单片机软件及模拟仿真作用：
5.1全下拉式菜单栏。
5.2适用ASM51、ASM96、PLM96、C51等计算机语言。
5.3可以进行源语言级调节，具备中断点、断点调试、追踪、访问等行为。
5.4 适用模拟仿真作用，客户模拟仿真室内空间48K。
5.5适用对EPROM的空白查验、读、写、反编译、存盘等行为。
6、一次单脉冲：每拨一次钮子开关输出一对正负极单脉冲。
7、外测交直流电源二用电流计：精度0.5级，三位半数显式表明，检测范围：0－999mA。
8、外测交直流电源二用电流表：精度0.5级，三位半数显，检测范围：0－99V。
（二）学生们实验桌：
一桌二座，桌面上中间设定九孔通用性电源电路插座，元件盒则在上接灯线成数据、仿真模拟实验电源电路进行实验。元件盒盒体全透明，内窗元件一目了然，盖子印着历久弥新元件标记，盖子与盒体选用科学合理的压三合一构造，检修拆卸便捷。实验桌上下各有一个柜，柜内储放电子器件，中间抽屉柜储放专用工具、数字万用表、输电线等。桌面尺寸：160×70cm。
三、器械配置（以24座为例子，详细出货清单）
12台实验台、12张学生们实验实际操作桌、l台主控芯片演试台、13只MF500数字万用表、13只数显万用表、39只指南针1.5级直流电流表，25套电铬铁及烙铁架,13套实验所需要的电阻器、电阻器、电源变压器、变电器、二极管、三极管、场效管、集成化、晶闸管、逻辑电平开关、逻辑电平标示等元件盒。13套声传感器、直流无刷电机、伺服电机等。13套剥线钳、螺丝起子、斜口钳等设备。
四、客户备用器械:双踪同歩数字示波器（型号规格不分）、毫伏表、滑线变阻器。
五、实验新项目：
（一）模电、数电一部分：
(1)仿真模拟一部分
1．二极管的正、反向特点
2．晶体三极管的键入、频率特性
3．晶体三极管共射极多管放大仪
4．二级阻容耦合变大电路
5．负反馈对放大仪性能的影响
6．场效管放大仪
7．差动保护变大电路
8．运放电路指标值检测
9．集成运算放大器的最基本运用(多种多样仿真模拟计算电路)
10．集成运算放大器离散系统运用（多种多样波形发生器）
11．变电器藕合推挽电路功率放大电路
12．0TL功率放大电路
13．集成化功率放大电路
14．单相电桥式整流电路
15．串连型晶体三极管可调电源(设计方案性实验)
16．集成化可调电源
17．单结晶体管特点
18．单结晶体管开启电路
19．可控硅简单测试
20．可控硅可控性整流器电路
利用以上20项实验电子器件还可以进行下边实验新项目
l．工作电压负反馈参考点电路
2．分压式电流量负反馈参考点电路
3．用二极管平稳工作部位
4．共基极变大电路
5．共集电极变大电路
6．共源极基本上变大电路
7．场效管共漏级电路
8．场效管共栅压电路
9．多管阻容变大电路
10．变电器藕合变大电路
11．甲类功率放大电路电路
12．串连电流量负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极变大电路
17．自举电路射极导出电路
18．NPN一PNP直接耦合变大电路
19．用负反馈清除谐振电路
20．晶体三极管开关功效
21．变电器意见反馈式震荡电路
22．电容器三点式震荡电路
23．电感器三点式震荡电路
24．差动保护变大电路的最基本方式
25．扇尾式差动保护变大电路
26．双电源开关扇尾式差动保护变大电路
27．运放电路作为沟通交流占比变大
28．反向键入保障措施
29．同相位键入保障措施
30．开关电源正负极错接的维护
31．RC高通芯片电路
32．利用三极管来保护器件
33．差动保护键入计算电路
34．迅速积分兑换电路
35．仿真模拟一阶微分方程电路
36．仿真模拟二阶微分方程电路
37．基本上对数运算电路
38．好用求微分电路
39．抵制数变大基本上电路
40．简单过零较为电路
41．利用二级管做为限制检验力度挑选电路
42．低限力度挑选电路
43．RC无源网络的低通滤波器电路
44．同相位键入一阶低通滤波器电路
45．反向键入一阶低通滤波器电路
46．简单二阶RC过滤电路
47．典型性二阶RC数字功放低通滤波器电路
48．典型性二阶高通芯片有源滤波器电路
49．基本上带通滤波电路
50．典型性带通滤波电路
51．距形波震荡电路
52．总宽可调式的方形波发生器
53．幅频可调式的锯齿状波发生器
54．单相电半波整流电路
55．单相电全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC过滤电路
59．基本上LC过滤电路
60．二倍压整流器电路
61．三倍压整流器电路
62．基本上稳压管电路
63．基本上调整管稳压管电路
64．具备变大环节稳压管电路
65．单相电半波可控硅整流
66．电子器件变压电路
67．电子器件催眠器一一挑战性实验一
68．电子门铃电路一一挑战性实验二
69．电子器件报案电路一一挑战性实验三
(2)数据一部分
l．TTL集成化逻辑性大门的主要参数检测
2．CM0S逻辑性大门的主要参数检测
3．TTL集成化电级开路门与三态导出大门的运用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转化成D触发器
12．D型触发器转化成JK触发器
13．电子计数器实验
14．MSI移位寄存器及其应用
15．数据选择器以及转换方法
16．MSI数据选择器及数字逻辑
17．求微分型单稳态电路
18．环状多谐振荡器
19．利用门电路组成伺服电机调节器、选择符
20．组成电路设计之一一一编码转换
21．组成电路设计之二一一表明电路
22．同歩时钟频率电路设计
23．电子计算机时钟频率电路设计
24．集成化计时器检测与应用
25．CM0S集成化A/D、D/A变换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．多线程十进制加减法电子计数器
29．多线程十进制加法计数器
30．综合素养学习培训实验一一电子秒表
（二）、单片机设计实验开发系统软件一部分：
MCS-51
手机软件实验
实验一 清零程序流程
实验二 解字程序流程
实验三 拼字程序流程
实验四 数据区传输程序段
实验五 数据排序实验
实验六 搜索同样数数量
实验七 无符号双字节迅速乘除法程序段
实验八 多支系程序流程
实验九单脉冲记数（按时/记数实验）
实验十 计算机数字时钟（计时器、终断器综合性实验）
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
实验十三 八段数码管表明
实验十四 电脑键盘扫描仪表明实验
硬件配置实验
实验一 P1口闪灯实验
实验二 P1口转弯灯实验
实验三 P3.3键入，P1口导出
实验四 工业生产次序控制（终断控制）
实验五 8255A.B.C导出方波
实验六 8255PA口控制PB口
实验七 8255控制交通信号灯
实验八 简易I/O口拓展实验
实验九 A/D变换实验
实验十 D/A导出方波
实验十一 电子音响
实验十二 电磁阀控制
实验十三 伺服电机实验
实验十四 8253方波
实验十五 串并变换实验
实验十六 外部存储器拓展实验
实验十七 MCS-51串行口运用实验㈠——两机通讯
实验十八 MCS-51串行口运用实验㈡——与PC机通讯
实验十九 环境温度闭环控制控制
实验二十 小直流电机调速实验
实验二十一外部中断（救护车与交通信号灯）
MCS-88
手机软件实验
实验一 清零程序
实验二 解字程序
实验三 拼字程序
实验四 数据区挪动
实验五 数据排序实验
实验六 找“零”数量
实验七 32位二进制乘除法
实验八 多支系程序
实验九 表明子程序
实验十 电脑键盘扫描仪表明实验
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
