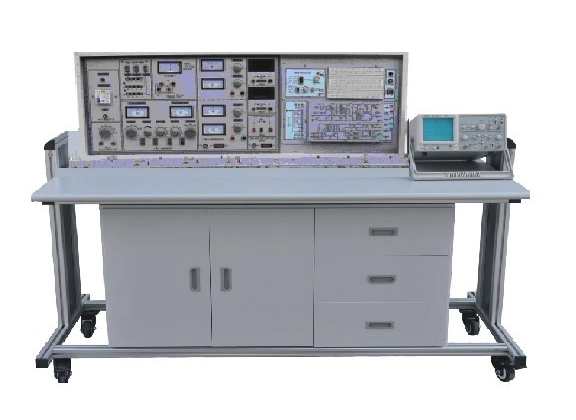

模电、数电、自动控制原理实验室机械设备
一、简述：
该套机器设备是为了相互配合各种学校《自动控制理论》课程内容量身定做的电子器件模拟设备，以积分器和加法器为载体，配备了二极管、电阻器、高压分压器、电阻器、电容器等部位，能组成PID控制器及其饱和状态、过流保护、迟缓等离散系统阶段。应用简易、操作简便，主要参数选择范围比较广泛，可灵活对自动控制系统进行模拟。对把握控制论、调节自动控制系统、挑选校准环节理想化主要参数等多个方面提供了方便，是学习控制基础理论课程内容不可缺少的实验机器设备。
此设备为改进型产品，增强了微型机连接的插口，运用一般微型机及一块CAE-98主控板（另配），就可以替代长余辉数字示波器、超低频频率计、X-Y记录仪等附属设施。可便捷进行实验。为了配合基础教学的需求，带来了数字电路设计、模拟电子技术实验配电线路。这一全新的实验机器设备完成了公共基础课（仿真模拟、数字电路设计）、专业科目(自动控制原理)二合为一，保证一机多用，大大的节约实验室，节约管理者，节约资产。此设备是大学规模、上档次的理想选择。
主要特征：自动控制原理实验系统自动化设计专业，整个设备构造合理，单元电路设定合乎控制原理实验规定，主要参数更改灵便，排题便捷；采用进口高精度运放电路0P07，其具有功率放大，键入输出电阻、电流量较一般商品小，由它所组成的加法器、积分器的“零点”和“积分兑换飘移”比较小；控制面板上设置权限“校准”键，能容易地清除积分器电容器里的残留正电荷，从而提高了该设备反复计算的精度；内置两面双测量范围电流表，精确测量、调节便捷；具备计算机接口，可便捷联接电子计算机，构成数据/仿真模拟实验系统软件。
数电、模电实验在实验台中央九孔通用性主板上开展，依据实验电源电路则在上随意拼装元件盒成实验电源电路，元件盒盒体全透明、形象化，内窗元件一目了然，盖子印着历久弥新元件标记，盖子与盒体融合选用较科学合理的压三合一构造，检修拆卸便捷。
二、功能与构造:
（一）实验台一部分:
1﹑开关电源
1.1开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。
1.2开关电源输出：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3-24V分七档可调式，输出电流量1.5A。
B组: 二组互相独立的0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电流量2A，具备预置式过流保护保护功能。
C组:低电压可调电源，工作电压 5V， 14V，电流量0.5A，有表标示。
D组:单相电电压输出，供客户备用仪器设备应用。
2﹑信号发生器
2.1波型:输出正弦波形、三角波、波形。
2.2工作频段:5Hz-550KHz，有频率表标示。
3﹑模块脉：每拨一次钮子开关输出一组正负极单脉冲。
4﹑七段译码器及相匹配译码器表明数码显示管。
5﹑自动控制原理一部分：由仿真模拟运算单元、视频信号、电流表、计算机接口构成。
6﹑外测交直流电源二用电流计:精度0.5级，三位半数显式表明，检测范围:0-999mA。
7﹑外测交直流电源二用电流表:精度0.5级，三位半数显式表明，检测范围:0-99V。
（二）学生们实验桌:
一桌为二座，桌面上中间设置通用电源电路插座，元件盒则在上接灯线成实验电源电路进行实验。餐桌上下各有一个柜，柜内储放电子器件、存储板及计算机，正中间顶层摆放电脑键盘、下一层抽屉柜储放专用工具、数字万用表、输电线等。桌面尺寸:160×68cm。
三、器械配置（以24座为例子，详细出货清单）
12台实验台、12张学生们实验实际操作桌、l台主控芯片演试台、13只MF500数字万用表、13只数显万用表、39只指南针1.5级直流电流表，25套电铬铁及烙铁架,13套实验所需要的电阻器、电阻器、电源变压器、变电器、二极管、三极管、场效管、集成化、晶闸管、逻辑电平开关、逻辑电平标示等元件盒。13套剥线钳、螺丝起子、斜口钳等设备。
四、客户备用器械: 长余辉数字示波器（型号规格不分），毫伏表，滑线变阻器。
