模电、数电、高频电路实验室机械设备
一、研发该产品的价值：
本产品适用于高频电路实验，结合了各高校授课及实验老师的建议，增强了全面的开发能力及协调能力。此系统带有相配套的开关电源、视频信号、电路实验区、电路开发区，主体采用独特的两控制面板加工工艺，正脸贴模，印着电路原理图及标记，背面为包装印刷输电线并电焊焊接相对应电子器件，基本上实验电路制成模块盒式，互不相关，提升抗干扰能力，盒体全透明形象化。为适宜基础教学的需求，带来了数据电路、模拟电子技术实验配电线路。这一全新的实验机器设备完成了公共基础课（仿真模拟、数据电路）、专业科目(高频电路)实验与开发二合一，保证一机多用，大大的节约实验室，节约管理者，节约资产。此设备是大学一步到位，规模、上档次的理想选择。
二、功能与构造:
（一）实验台一部分:
1、开关电源
1.1开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。
1.2开关电源输出：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3-24V分七档可调式，输出电流量1.5A。
B组: 二组互相独立的0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电流量2A，具备预置式过流保护保护功能。
C组:低电压可调电源，工作电压 5V， 14V，电流量0.5A。
D组:单相电电压输出，供客户备用仪器设备应用。
2·信号发生器
2.1波型:输出正弦波形、三角波、波形。
2.2工作频段:5Hz-550KHz，有频率表标示。
3·一次脉源：每拨一次钮子开关可输出一对正负极单脉冲。
4·七段译码器及相匹配译码器表明数码显示管。
5·高频电路实验系统软件：由5路过电流保护，自行恢复工作电源，实验配电线路开发区，5块全透明实验盒构成实验区组成。
6·外测交直流电源二用电流计:精密度0.5级，三位半数显式表明，检测范围:0-999mA。
7·外测交直流电源二用电流表:精密度0.5级，三位半数显式表明，检测范围:0-99V。

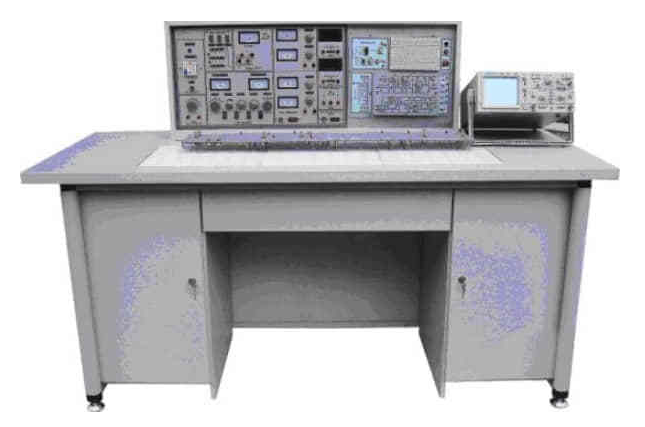

（二）学生们实验桌:
一桌为二座，桌面上中间设定九孔通用性电路插座，元件盒则在上接灯线成实验电路进行实验。元件盒盒体全透明、形象化，内窗元件一目了然，盖子印着历久弥新元件标记，盖子与盒体融合选用压三合一构造，检修拆卸便捷。餐桌上下各有一个柜，柜内储放电子器件、存储板，餐桌正中间为抽屉柜摆放专用工具、数字万用表、输电线等。桌面尺寸:160×68cm。
三、器械配置（以24座为例子，详细出货清单）
12台实验台、12张学生们实验实际操作桌、l台主控芯片演试台、13只MF47数字万用表、13只数显万用表、39只指南针1.5级直流电流表，25套电铬铁及烙铁架,13套实验所需要的电阻器、电阻器、电源变压器、变电器、二极管、三极管、场效管、集成化、晶闸管、逻辑电平开关、逻辑电平标示等元件盒。13套剥线钳、螺丝起子、斜口钳等设备。
四、客户备用器械:
双踪示波器（20MHZ之上），高频率毫伏表（20MHZ之上），滑线变阻器，扫频仪（50MHZ之上），高频率信号发生器（15MHZ之上），频率计（100MHZ之上）。
