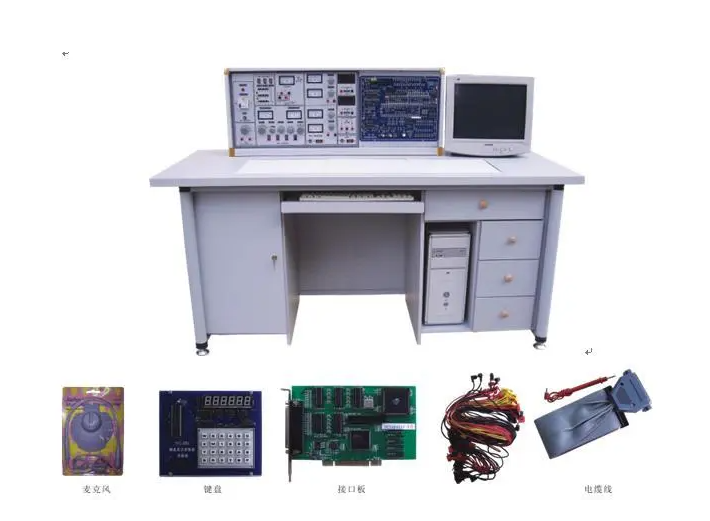

TWK-528D 型模电、数电、微机插口及微机运用综合性实验室机械设备
一、研发该产品的价值：
本产品适用于86系列产品微机基本原理课程内容，结合了各高校授课及实验老师的建议，增强了全面的开发能力及协调能力。为提升学生独立思维和操作能力，对计算机系统要求高的技术专业，带来了开摆的实验服务平台并新增强了微机操纵实验，使这门学科的实验更加深刻详细。为适宜基础教学的需求，带来了数据电路、模拟电子技术实验配电线路。这一全新的系统进行了公共基础课（仿真模拟、数据电路）、专业科目(微机基本原理)、课程设计报告和毕业设计论文(微机运用)的三合一，真正做到一机多用，大大的节约实验室，节约管理者，节约资产。相互配合本机器设备，大家特来老师带来了微机基本原理课、微机运用课的老师实验手册，书上对这一部分实验都标有实验目地、实验电路及其汇编程序和C语言的参考流程图规范(给予程序流程硬盘)，供老师参照，缓解了老师备课和指导实验工作量。此设备是大学一步到位，规模、上档次的理想选择。
二、功能与构造:
（一）实验台一部分:
1、开关电源
1.1开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。
1.2电源电压：有熔断丝和漏电保护器开关二级保护作用。
A组:低电压交流电流3-24V分七档可调式，输出电压1.5A，电流计标示。
B组:二组互相独立的0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电压2A，具备预置式过流保护保护功能。
C组:低电压可调电源，工作电压 5V，电流量0.5A，有表标示。
D组:单相电电压导出，供客户备用仪器设备应用。
2·信号发生器
2.1波型:导出正弦波形、三角波、波形。
2.2工作频段:5Hz-550KHz，有频率表标示。
3·七段译码器及相匹配译码器表明数码显示管。
4·微机插口一部分:一块PC系统总线内存卡、8279电脑键盘、六位数码科技显示板和连接电缆。还设置了I/0详细地址译码器电路8255、8253、ADC0809、DAC0832等。
5·微机运用一部分:配有声传感器、电磁阀及音响喇叭、直流无刷电机、步进电机驱动操纵电路。
6·协助电路:40脚、20脚、16脚、14脚集成电源插座，逻辑电平开关、LED表明、数字时钟（1MHz、2MHz）、方波信号逻辑笔等。
7·外测交直流电源二用电流计:精密度0.5级，三位半数显式表明，检测范围:0-1000mA。
8·外测交直流电源二用电流表:精密度0.5级，三位半数显式表明，检测范围:0-99.9V。
（二）学生们实验桌:
一桌为二座，桌面上中间设置通用电路插座，元件盒则在上接灯线成实验电路进行实验。餐桌上下各有一个柜，柜内储放电子器件、存储板及计算机，正中间顶层摆放电脑键盘、
下一层抽屉柜储放专用工具、数字万用表、输电线等。桌面尺寸:160×70cm。
三、器械配置（以24座为倒，详细出货清单）
12台实验台、12张学生们实验实际操作桌、l台主控芯片演试台、13只MF47数字万用表、13只数显万用表、39只指南针1.5级直流电流表，25套电铬铁及烙铁架,13套实验所需要的电阻器、电阻器、电源变压器、变电器、二极管、三极管、场效管、集成晶闸管、逻辑电平开关、逻辑电平标示等元件盒。13套声传感器、直流无刷电机、伺服电机等。13套剥线钳、螺丝起子、斜口钳等设备。
四、客户备用器械:双踪示波器(型号规格不分)，毫伏表，滑线变阻器。
五、实验具体内容：
（一）微机插口实验(微机基本原理课)
1．Ｉ/0详细地址译码器实验
2．简易并行接口实验
3．可编并行口实验(一)(二)
4．串行通讯实验（8251、8250）
5．A/D、D/A变换实验
6．可编计时器电子计数器实验
7．七段译码器表明实验
8．终断实验和DMA通信实验
（二）挑战性实验及控制实验(微机运用课)
1．竞赛抢答器实验
2．数据收录机实验
3．电子钢琴实验(加选件)
4．交通信号灯操纵实验
5．继电器控制实验
6．步进电机控制实验
7．直流电小电机控制系统实验
8．集成电路检测实验
9．电脑键盘、表明操纵实验
（三）数据电路：
l．TTL集成逻辑性大门的主要参数检测
2．CM0S逻辑性大门的主要参数检测
3．TTL集成电级开路门与三态导出大门的运用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转化成D触发器
12．D型触发器转化成JK触发器
13．电子计数器实验
14．MSI移位寄存器及其应用
15．数据选择器以及转换方法
16．MSI数据选择器及数字逻辑
17．求微分型单稳态电路
18．环状多谐振荡器
19．运用门电路组成伺服电机调节器、选择符
20．组成电路设计之一一一编码转换
21．组成电路设计之二一一表明电路
22．同歩时钟频率电路设计
23．电子计算机时钟频率电路设计
24．集成计时器检测与应用
25．CM0S集成A/D、D/A变换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．多线程十进制加减法电子计数器
29．多线程十进制加法计数器
30．综合素养学习培训实验一一电子秒表
（四）模拟电子技术：
1．二极管的正、反向特点
2．晶体三极管的键入、频率特性
3．晶体三极管共射极多管放大仪
4．二级阻容耦合变大电路
5．负反馈对放大仪性能的影响
6．场效管放大仪
7．差动保护变大电路
8．运放电路指标值检测
9．集成运放电路的最基本运用(多种多样仿真模拟计算电路)
10．集成运放电路离散系统运用(多种多样波形发生器)
11．变电器藕合推挽电路功率放大电路
12．0TL功率放大电路
13．集成功率放大电路
14．单相电桥式整流电路
15．串连型晶体三极管可调电源(设计方案性实验)
16．集成可调电源
17．单结晶体管特点
18．单结晶体管开启电路
19．可控硅简单测试
20．可控硅可控性整流器电路
运用以上20项实验电子器件还可以进行下边实验新项目
l．工作电压负反馈参考点电路
2．分压式电流量负反馈参考点电路
3．用二极管平稳工作部位
4．共基极变大电路
5．共集电极变大电路
6．共源极基本上变大电路
7．场效管共漏级电路
8．场效管共栅压电路
9．多管阻容变大电路
10．变电器藕合变大电路
11．甲类功率放大电路电路
12．串连电流量负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极变大电路
17．自举电路射极导出电路
18．NPN一PNP直接耦合变大电路
19．用负反馈清除谐振电路
20．晶体三极管开关功效
21．变电器意见反馈式震荡电路
22．电容器三点式震荡电路
23．电感器三点式震荡电路
24．差动保护变大电路的最基本方式
25．扇尾式差动保护变大电路
26．双电源开关扇尾式差动保护变大电路
27．运放电路作为沟通交流占比变大
28．反向键入保障措施
29．同相位键入保障措施
30．开关电源正负极错接的维护
31．RC高通芯片电路
32．运用三极管来保护器件
33．差动保护键入计算电路
34．迅速积分兑换电路
35．仿真模拟一阶微分方程电路
36．仿真模拟二阶微分方程电路
37．基本上对数运算电路
38．好用求微分电路
39．抵制数变大基本上电路
40．简单过零较为电路
41．运用二级管做为限制检验力度挑选电路
42．低限力度挑选电路
43．RC无源网络的低通滤波器电路
44．同相位键入一阶低通滤波器电路
45．反向键入一阶低通滤波器电路
46．简单二阶RC过滤电路
47．典型性二阶RC数字功放低通滤波器电路
48．典型性二阶高通芯片有源滤波器电路
49．基本上带通滤波电路
50．典型性带通滤波电路
51．距形波震荡电路
52．总宽可调式的方形波发生器
53．幅频可调式的锯齿状波发生器
54．单相电半波整流电路
55．单相电全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC过滤电路
59．基本上LC过滤电路
60．二倍压整流器电路
61．三倍压整流器电路
62．基本上稳压管电路
63．基本上调整管稳压管电路
64．具备变大环节稳压管电路
65．单相电半波可控硅整流
66．电子器件变压电路
67．电子器件催眠器一一挑战性实验一
68．电子门铃电路一一挑战性实验二
69．电子器件报案电路一一挑战性实验三
