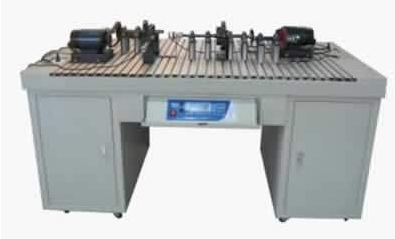

机械系统搭接实验台
一、机械系统搭接实验台介绍：
机械系统搭接实验台根据具体动手操作，将单一的机械零件开展搭接组成并实现机械设备传动中各种传动实际效果，使学生将学习到的基础理论结合实际获得应用。把握具体组装里的零件加工精密度对安装产生的影响，及机械加工工艺对传动设备传动功效的危害。3、展现传动构件不一样组成对传动产生的影响。把握工作上各种各样工卡测量仪器的应用。根据对机械设备传动策略的安装，深入了解安装误差对机械设备传动工作过程所形成的各种各样毁坏和振动噪声等。
二、机械系统搭接实验台性能特点：
1、机械系统搭接实验台服务平台选用规范T型工业生产铝型材拼凑成的，活动橡胶支座之间的距离可随意调整，搭接灵活机动，可组装由带传动、链传动、定轴轮系、资金周转轮系、平面图曲轴等机构组装的各种各样不同种类的繁杂机械系统，典型性组装计划方案高达20种以上。
2、根据亲自动手组装，把握测量仪器在实践工作中的重要性，增强对工作状况测量仪器的认知
3、传动计划方案搭接试验可采取黑箱子出题方法，众多主要参数如传动比、齿轮模数和节距结合实际情况明确，在很大程度上充分发挥学生们的自觉性和创新意识。
4、全部传动齿轮选用主杆支撑，固定螺钉固定不动，调整省时省力，因而，搭接速度更快。
5、全部杆预制构件长短及滚轮偏心率都可开展无级调节，剖析该主要参数更改，对机构运动特性产生的影响。
6、监测系统集数据收集与电动机调整操纵于一体。监测系统采用先进的单片机系统，以串口通信，测试报告精确度高、速度更快、平稳。
7、实验台配套设施功能强大专用软件，包含实验台详细介绍、机构虚拟设计、机构的虚似健身运动、机构运动检测、机构运动仿真、试验过程分析等相关信息，具备综合型、开放性的特点。
8、直流无刷电机速度可以进行无级调节，以适应试验机构的差异健身运动规定
9、该实验台是一种全开式实验台，四周都可以组装、调节，可以同时供多名学生试验，也可以设计制作元器件，拼装科技创新作品。
三、机械系统搭接实验台性能参数：
电动机（2台）：90ZYT54PX6工作电压：220V150W；转速比：0－250rpm110ZYT52工作电压：220V185W；转速比：0500rpm
直线位移传感器（1个）：测量范围200mm
光栅尺位移传感器（2个）：脉冲信号1000p
测量仪器：
数显游标卡尺：050mm
内径千分尺：0－25mm
内径百分表：00mm
全能直角尺：0－320度
千分尺：0.02.0（17种）
高度规：0－300mm
数据时速表：2.5～99,999转/分(RPM)光学转速比方法0.5～19,999RPM(转/分)触碰转速比方法0.05～1,999.9m/min(米/分)触碰螺旋电缆方法
实验台尺寸：1800x850x750
四、机械系统搭接实验台实验步骤:
1、机械零件测试技术
2、机械系统安装训练
3、机械设备传动方案策划
4、机械系统功能测试和分析
5、典型性安装计划方案：
(1)V型带传动；
(2)链传动；
(3)十字轴传动；
(4)传动齿轮传动；
(5)多轴联动传动齿轮传动；
(6)多轴联动传动齿轮传动；
(7)大行星轮系；
(8)复合型轮系；
(9)复合型轮系；
(10)复合型轮系；
(11)曲柄摇杆机构；
(12)曲柄滑块机构；
(13)传动齿轮—曲柄滑块机构；
(14)传动齿轮—曲柄摇杆机构；
(15)槽轮机构机构；
(16)传动带－传动齿轮传动组成；
(17)繁杂机械系统；
(18)繁杂机械系统1；
(19)繁杂机械系统11；
(20)繁杂机械系统。
