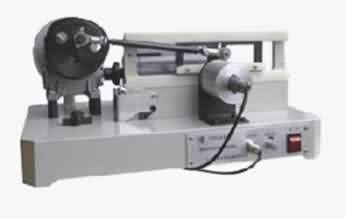

曲柄滑块导杆凸轮组成及机构试验台

一、曲柄滑块导杆凸轮组成及机构试验台性能特点：

1、曲曲柄滑块导杆凸轮组成及机构试验台鲜明特点是一机多用，实验仪器选用模块结构，一台机器设备可以实现五种机构的高效组装及检测（曲柄滑块机构、曲柄导杆滚轮机构、曲柄遥杆机构、曲柄导杆遥杆机构、凸轮机构）

2、杆构件长短可以进行无级调节、剖析该主要参数更改对机构健身运动特性产生的影响；

3、配置专用电子计算机测控技术手机软件，功能齐全，可动态制作机构健身运动特性曲线图，进行运动模拟，试验信息存储打印出，实验数据形成等。

二、曲柄滑块导杆凸轮组成及机构试验台性能参数：

位移传感器：电压:0～5V;脉冲信号：1000P1支

光学盘：180p

直流无刷电机：125W转速比：0－1500rpm

蜗轮减速箱传动比：1/10

主轴轴承启动转矩：0～150rpm

尺寸：500×380×300mm

三、曲柄滑块导杆凸轮组成及机构试验台实验步骤：

1、滚轮线位移、角速度、线瞬时速度各种运动特性。

2、遥杆角速度、角速度、角加速度各种运动特性。

3、曲柄的转数及旋转不均率。

4、较为曲柄导杆滚轮机构与曲柄滑块机构性能区别。

5、较为曲柄导杆遥杆机构与曲柄摇杆机构性能区别。

6、曲柄长短、曲轴长短都可以调节，剖析该主要参数更改，对机构健身运动特性产生的影响。

7、等加快凸轮与轴力凸轮直动从动杆变化规律得比较。

8、厚底从动杆与滚子轴承从动杆变化规律的差别。

9、各机构的动画效果图以及理论曲线。

10、评测曲线图与理论曲线得比较。
