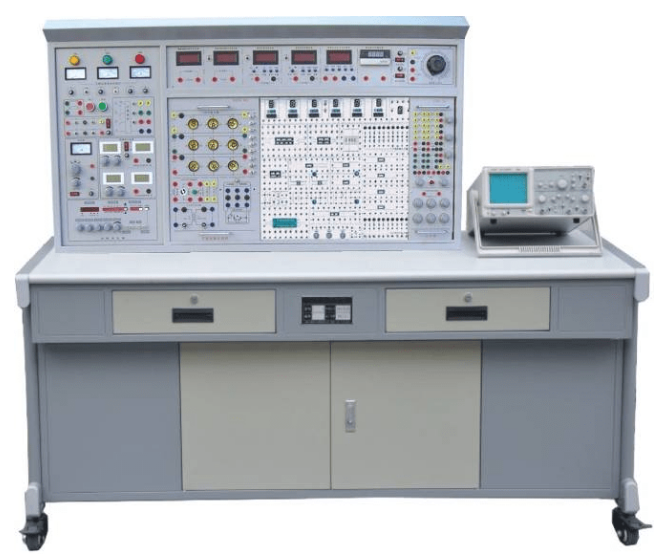

电工技术综合性实验台
一、简述：
电工技术综合性实验台是我公司消化吸收国内国外同行业科学合理的实训方式，优秀、科学合理的实训方式再加以消化吸收、融合、提升而研发的新一代实训设备。实训具体内容按照教育部"复兴21新世纪职业教育课程改革教材建设整体规划"的需求，并依据高职教育教学与实训规定而设置，包含"电路图分析""电工技术""电工学""模拟电子技术""数字电子技术""电机控制系统""继电器触碰操纵"等科目的实训考试大纲规定，其适宜普通高等院校、高职院校、技工学校、职业学校等实验室新创建、改建、升级换代，为校快速开设实训课程内容提供了最理想的实训机器设备。
二、电工技术综合性实验台特性
1、综合型强：结合了目前我国各种院校电工类基础课的所有实训具体内容。
2、实训的深度广度可根据需要作灵活调整，设备采用挂箱式结构，拆换方便快捷，加上构件就可以拓展功能或开发一个新的实训新项目。
3、检测仪表精确度高，采用智能化、智能化系统方式，符合现代精确测量发展前景。
4、安全系数高：实训屏上380V沟通交流输出处配有单片机设计全程控制的一套过流保护装置，两色、电线间立即短路负载，电流量超出预设值，系统软件即报警并断开总开关电源，确保设备安全性。
5、设备构造合理，使用性能，配套设施详细，外表奢华空气。
6、依据工作电压不一样，实训电极连接线及电源插座采用不一样的构造，安全可靠、靠谱。
三、技术规格：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～ 40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.5KVA
4、净重：200Kg
5、尺寸：1680mm×700mm×1500mm
四、电工技术综合性实验台标准配置及功能
电工技术综合性实验台主要是由实训屏、实训挂箱、实训桌直到构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板，为实训挂箱提供交流电、可调电源、直流电源、函数信号发生器（包含频率计）、测试仪表及实训元器件等，实际功能如下所示：
1、控制及交流电一部分
（1）提供三相固定不动380V交流电，两色、电线间立即短路负载由单片机设计全过程自动监测全自动维护。电流量型工作电压型走电开关开启后由启动和停止按钮操纵实训台工作电源。具备报警和校准功能。
（2）提供单相电0～250V/2A持续可调式交流电一路（配置一台0.5KVA单相电交流稳压器）。与此同时经整流器阶段可获得一组0-240V持续可调直流电源，有表标示输出电压值。
（3）提供～220V电源插座2只，为外界仪器设备提供工作电源。
（4）配置实训用250V/30W日光光管及支撑架一套。
2、直流稳压电源一部分
（1）两路恒流电源可调稳压电源，二路输出工作电压均是0-30V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护维护功能，输出有0.5级数字电流表、电流表标示，工作电压稳定性10-2，负荷稳定性10-2，纹波电压5mv。
（2）低电压可调电源： 5V， 24V、±12V，具备过流保护功能。
（3）直流电源：一路0-500mA持续可调式直流电源，分2mA、20mA、500mA三档，装有数显式直流电毫安表标示输出电流量，具备输出开路、过流保护功能。
3、输出功率输出信号发生器：
1）采用立即数据工作频率生成（DDS）造成高精密正弦波形，波形和三角波。采用显示屏LCD显示输出工作频率、波型，损耗值。
2）正弦波形输出力度≥10V,输出特性阻抗50Ω，谐波失真<1%（0.1HZ-- 1KHz）。
3）工作频段: 0.1HZ~3MHz, 采用电脑键盘立即输入数字设置工作频率,。
4）输出力度采用电阻器调整，正弦波形输出具备20db,40db损耗。
5）波形pwm占空比可调式, 调节范围：1%-99%调整；波形和三角波采用TTL脉冲信号输出。
6）频率计最大检测范围100MHz，全自动换挡。
5、全智能真有效值沟通交流数字电压表
沟通交流数字电压表1只，采用美国模拟器件公司生产的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。检测范围：0-500V，工作频段：10Hz-20Hz。挡位调节。检测精度为0.5级。具备文件存储与查看功能。
6、全智能真有效值沟通交流数字电流表
沟通交流数字电流表1只，采用美国模拟器件公司生产的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。检测范围：0-5A，工作频段：10Hz-20Hz。检测精度为0.5级。具备数有文件存储与查看功能。
7、直流电数显电压表一只，采用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式测量范围，检测范围：0-300V。检测精度为0.5级。具备文件存储与查看功能。具备超测量范围报案、标示等功能。
8、直流电数显式毫安表一只，采用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式测量范围，检测范围：0-2000mA。检测精度为0.5级。具备文件存储与查看功能。具备超测量范围报案、标示等功能。
9、全智能输出功率、功率因数表
由24位专用型DSP、16位高精密A/D转化器跟高 MPU单元教学设计组成，根据键控、数显式对话框完成人机对换功能控制模式。app上采用RTOS设计理念，与此同时装有PC电脑监控软件来加强逻辑思维能力。能测量电路的功率、功率因素。功率测量精密度为0.1级，功率因素检测范围0.3-1.0，电压电流测量范围为450V和5A，可自动辨别负荷特性（理性表明"L"，溶性表明"C"，纯电阻无法显示），同时可存放观测数据，供及时查看。
10、真有效值沟通交流数据毫伏表
可以对各种复杂波型的幅值开展精准测量，电压测试范畴1mV～450V（幅值），检测基本上精密度做到±1%，全自动换挡，三位半数显，每档都有超测量范围报警、标示功能。工作频率测试范围10Hz～600KHz，输入电阻1MΩ，输入电容≤30pF。
（二）实训挂箱五金交电
1、DGJ-10 电路基础实训（一）
进行叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、焦耳定律等实训；提供电阻器、电感器、电容器，进行R、L、C并联谐振、一阶、二阶动态电路的探索、电压源与电流源的等效变换、负荷得到至大功率的前提条件、电阻器的串、并接等实训。
2、DGJ-11 电路基础实训（二）
提供电灯泡、稳压极管、电阻器、电阻箱等，进行已经知道和不明电路元件伏安特性的测绘工程、电容器的充电放电等实训。
3、DGJ-12 直流电路实训（一）
提供电阻器、电感器、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），进行日日光灯功率因素提升实训、RLC串连直流电路实训、RLC并接直流电路实训及其电感器、电容元件在整流电路和直流电路里的特点实训。
4、DGJ-14 电路基础实训（三）
仪表量程拓展实训（电流计、电压表量程的拓展）。
5、DGJ-15 电焊工综合性专业技能实训（一）
电流计、电流表和电压表设计。
6、DGJ -16 电焊工综合性专业技能实训（二）
运放电路的应用实训、报案短路保护设计及其应用实训、电压互感器的应用实训、整流滤波电路设计与应用实训、过电流保护设计及其应用实训。
7、DGJ-17 继电器触碰操纵实训
提供直流接触器（线圈电压为380V）二只、热继器1只、时间控制器1只、按键三只（黄、绿、红各一只）。
8、DGJ-18 铁心变电器、互感器/电表实训
铁心变电器一只（50VA、36V/220V），原、副边都设有熔断丝及电流量电源插座，便捷检测并且能够靠谱维护避免变电器毁坏；互感线圈一组，2个空心线圈L1、L2装到滑动架上，可调2个电磁线圈之间的距离，同时可将小电磁线圈放进大电磁线圈内，装有大、小铁棍各一根，电灯泡负荷九个只，电表一只，规格型号为220V、3/6A，其电源插头、负荷线都已接进电表布线架的接线头上，实训便捷。
9、SG-871数字电路设计、数字集成电路实验系统软件
它函盖了《模拟电子技术基础》及《数字电路基础》课程内容绝大部分的实验具体内容，为新手提供了检验性实验电源电路，也为课题设计提供了拓展服务平台。
A、系统特点
1）、可扩展性强。配备了解电、模电实验时经经常使用的开关电源、视频信号、输入接口，输出显示接口、测量单元、实验拓展区，及实验控制模块电源电路，并完成不同类型的实验，还可以进行课题设计实验，大大增强了该实验袋的适用范围、可扩展性。
2）、实验电路原理图都包装印刷在实验板表层，实验电路由学生们依照实验电路原理图开展构建，既培养出学生们自主的逻辑思维能力及操作能力。
3）、实验联线插口采用卡紧式电镀金插口，根据电焊焊接固定于实验板里，不松脱，不空气氧化，使用寿命长，联接靠谱，维修方便、简单；
4）、开关电源输出都有过电流保护，自行恢复功能。
5）、实验箱由一身型铝合金铝型材做成，壳体坚固靠谱，不皱，重量较轻，绝缘层安全系数好，开关机盖便捷靠谱，外观美观大方，造型设计大气。
