电焊工、电子器件技术革新设计方案综合运用实训设备
一、机器设备简述
电工电子技术创意设计综合运用实训设备适用高职院校及高级技工的实验、实训规定。适用专业有电气专业、电子类、机械专业、机械类及一般工程专业的<模拟电子技术>、<数字电子技术>、 <电工技术>、<电焊工基本原理>、<电源电路与等效电路>、<电工学>、等各门学科的综合运用、自主创新实训规定。同时可开展课程的课题设计，毕业设计论文及其电焊工、电子设备研发。
电焊工自主创新实训模块为塑胶有机化学盒及PCB板组成，且包含好几个组成模块，为他们提供了一个开展综合运用、自主创新实训，可充分运用学生们潜力的彻底开摆的服务平台。
二、电工电子技术创意设计综合运用实训设备性能指标
工作电源：三相五线 AC 3800V±10% 50Hz
环境温度：－10～40℃；空气相对湿度：≤90%（25℃）
尺寸：长×宽×高=1600×700×1900㎜
整个设备功能损耗：≤1.0KW
安全性保障措施：具备接地系统、漏电保护器作用，安全系数符合相关的国家标准规范。采用高绝缘电阻的防爆型电源插座及带绝缘护套高强度防爆型试验输电线。
三、电工电子技术创意设计综合运用实训设备功能特性
1、由认证课本知识，转为综合运用课本知识，试验、实训分配以自学能力为切入点，以关键技术为主要目标，贴近生产制造具体。
2、由学生自立自强去构建试验、实训电源电路，各种各样模块用心配备，有好几个运用组成构件，模块采用塑胶有机化学盒，用作实体步态分析，一举多得。电工技术模块模块包含实训手册新项目所需要的模块，更为学生们很有可能所进行的创新与探索，配备了较完备的模块。
3、设备带来了完备的各种各样开关电源及视频信号，及各种仪表盘，为他们提供了一个彻底开摆的，可充分运用自主创新潜力的服务平台，在这里软件上，能做电工电子产品线路设备安装调试和排除故障，还可以做技能大赛、课题设计、毕业设计论文和科技开发；并且模块维修方便，可放开手使学生实际操作、实验，没有后顾之忧。
4、本设备配套设施电工学综合性创新实践实训新项目，均经过反复斟酌、用心配备；其中还有很多电工电子产品配电线路，不仅有利于知识实践应用，并且可以大大提高学生的学习兴趣。
本机器设备每个作用模块模块作用组成：
开关电源仪表盘控制柜一部分详细介绍：
开关电源仪表盘控制柜壳体采用铁制两层亚光密纹静电喷塑构造，铝制控制面板。

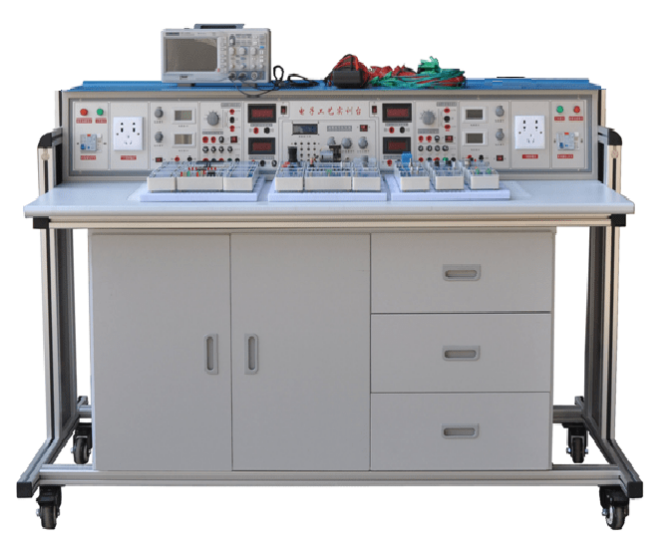

还设置了铝合金安装支撑架，实际见试验台参考图片。
（1）总开关电源模块：
三相四线交流电（0~380V），包含三相电源总开关（带走电和过流保护）1个，断路器3只，220V显示灯3个，多功能插座5只。
（2）三相交流电源模块
给予三相380V/220V可转换的交流电，带安全性隔离变压仪导出。
（3） 低电压交流电模块
工作电压3－24V分七档可调式，分3V，6V，9V，12V，15V，18V，24V导出，较大输出电压1.5A，电流计标示， 并提供双17V带中心抽头变电器一只。
（4）两路稳流可调稳压电源模块
二路电压均是0～30V，由单圈电阻器持续调整，具备预置式过电流过压保护作用，导出峰值电流为2A，每路电源电压有0.5级数字电流表、电流表标示。
（5）交直流电源检测仪表模块
1）外测直流电流表 精度０.５级，三位半数显式表明，测量范围０～20mA
2）外测直流电流表 精度０.５级，三位半数显式表明，测量范围０～200mA
3）外测直流电流表 精度０.５级，三位半数显式表明，测量范围０～2000mA
4）外测交流电流表（真有效值表） 测量范围：0-5A，分成mah与皮安一部分，测量范围全自动分辨，自动选择，精确测量精度为0.5级。
5）外测直流电压表：全智能仪表盘，精度０.５级，三位半数显式表明，测量范围：0-300V，手动式测量范围为：2V、20V、300V
6）外测交流电压表（真有效值表） 测量范围：0-500V，分成微伏档与伏挡位，测量范围全自动分辨，自动选择，精确测量精度为0.5级。
7）沟通交流输出功率及功率因数表
能够精确测量输出功率及功率因素，三位半数显，精确测量精度0.5级，工作电压、电流量测量范围分别是 500V、5A
6）大功率电阻模块
给予900欧/150W×2 功率大的可变电阻一只。
7）直流电直流电源 配有数显，0-500mA直流电恒流电源导出。
8 ）试验输电线
弱电一部分采用高可靠护线套构造小手枪插电极连接线（不存在什么触电事故的可能性），里边采用线材刮丝成的发丝般细多股线，做到轻软目地，业务外包丁晴低烟无卤电线层，具备绵软、抗压高、强度高、防硬底化、柔韧性好等特点，电源插头采用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；弱电安装一部分采用弹力铍轻铜外露构造连接线，二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插。
9）专用工具
1）胜利牌数显万用表（VC890D）
交流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5% 3)
交流电流量程：20V/200V/750V，精度±(0.8% 5)
直流电流：20mA/200mA /20A，精度±(1.5% 3)
交流电路：200mA /20A，精度±(1.5% 5)
电阻器：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8% 3)
四、电工电子技术创意设计综合运用实训设备能完成的实训项目
电工技术实训项目
1）电气测量简述
2）整流电路
*项目一 仪表设备的使用和数据误差计算
项目二 电路元件伏安特性的测绘工程
项目三 不明电阻的测量­­―非线性电路的探索、日光灯钨丝湿度的测量及单臂电桥电源的运用（综合运用项目）
项目四 电位差、电压的测量及电源电路电位差图的制作
项目五 基尔霍夫定律的认证及应用
项目六 常见供电系统电源电路特征和电子线路较大功率输出要求的科学研究
项目七 具体可调电源和直流电稳流电源的探索（综合运用项目）
项目八 叠加定理的认证及应用―多数据信号累加控制回路的探索（综合运用项目）
项目九 戴维南定理和电桥电路的应用
3）.直流电路
项目十 电阻器电感器串联电路（日日光灯电源电路）的解读和研究
项目十一 阻容移相电路的应用―调光台灯电源的科学研究（综合运用项目）
项目十二 直流电路的功率及功率因素的测量及提升配电线路功率因素的办法以及价值的科学研究
项目十三 R、L、C元器件在直流电路里的特性阻抗与频率特点的探索及应用―整流滤波电路的探索
*项目十四 R、L、C并联谐振电源的科学研究项目十五 三相四线制负载电压，电流的测量
*项目十六 三相三线制对称性负荷星型及三角形接法时负荷电压与电流的测量
4）.等效电路自感现象、互感器与变电器
项目十七 自感系数的测量、电源电路关闭电源时电感器尖峰电压的测量及抑制的方式
项目十八 互感器电源的科学研究
项目十九 三相变压器特征的科学研究
项目二十 三相变压器并列运行特征的科学研究
5）.电源电路暂态过程
项目二十一 一阶电路暂态过程的探索
项目二十二 微分电路和集成运放电路及其应用（综合运用项目）
模拟电子技术综合运用、自主创新实训项目文件目录
项目一 常见二极管的功能测试与应用
项目二 双极晶体管及场效管频率特性的测量
项目三 单管放大电路的探索
项目四 两方面运算放大器及负反馈放大电路的探索
项目五 助听电源的调节（电子设备配电线路）（综合运用）
项目六 恒流充电电源电路（场效管的应用）（电子设备配电线路）（综合运用）
项目七 三极管放大线路故障清除
项目八 整流器、过滤及稳压电源电路的探索
项目九 直流稳压正、负电路的探索
项目十 典型性复合型相辅相成OTL功率放大电路调节（电子设备配电线路）（综合运用）
项目十一 OTL功率放大电路的故障处理
项目十二 LM386集成化音箱功率放大电路及其应用（电子设备配电线路）（综合运用）
项目十三 运放电路基本上运算电路
项目十四 对由运放电路器所组成的积分兑换运算电路、求微分运算电路
项目十五 对由运放电路器所组成的电压跟随器传送特征的科学研究
项目十六 气敏传感器制做烟雾探测器制作与调节（电子设备配电线路）（综合运用）
项目十七 波形、三角波和锯齿状波发生器电源的研究和检测
项目十八 三角波、方蔓延到正弦波发生器制作比赛
项目十九 RC（文式平臂）正弦波振荡器和制作与调节
项目二十 电容器三点式LC正弦波发生器
项目二十一 有源滤波器电源电路科学研究
项目二十二 直流电—直流（DC—DC）集成化工作电压转换电源的应用与调节（电子设备配电线路）（综合运用）
项目二十三 控温控制回路制作与调节（比赛项目）（电子设备配电线路）（综合运用）
数字电子技术综合运用、自主创新实训项目：
一）、基本实训项目
项目一 基本上逻辑门电路系统测试
项目二 优先编码器系统测试
项目三 二进制数据选择器和数据选择器系统测试
项目四 全加器和超前的进位全加器系统测试
项目五 数值比较器系统测试
项目六 七段码锁存/译码器/控制器系统测试
项目七 各种触发器原理系统测试
项目八 双重移位寄存器系统测试
项目九 二一五一十进制计数器系统测试
项目十 二位十进制记数/译码器/推动/显示电路
项目十一 可逆性十进制记数电源电路系统测试
项目十二 N进制记数电源电路系统测试
项目十三 555计时器基本上运用电源电路
项目十四 求微分型单稳态触发器
项目十五 集成化单稳态触发器及其应用
项目十六 集成化施密特触发器及其应用
二）、综合运用实训项目
项目十七 光控操纵节能路灯电源电路（电子设备配电线路）（综合运用）
项目十八 8线传送数据电源电路（电子设备配电线路）（综合运用）
项目十九 4位环状记数节奏产生器（电子设备配电线路）（综合运用）
项目二十 秒差分信号发生器（电子产品线路）（综合运用）
项目二十一 急救车/消防车救火声音报案电路（电子产品线路）（综合运用）
项目二十二 D/A转化器将数码科技转化成单正负极、双极性模拟电压
项目二十三 数控机床变频式三角波—波形发生器
项目二十四 移位寄存器花灯表明电路（电子产品线路）（综合运用）
项目二十五 8位优先编码器竞答电路（电子产品线路）（综合运用）
项目二十六 触控式登陆密码电控锁电路（电子产品线路）（综合运用）
项目二十七 数字钟电路（电子产品线路）（综合运用）
项目二十八 二位十进制记数合乎电路（电子产品线路）（综合运用）
项目二十九 交通信号灯操纵电路（电子产品线路）（综合运用）
项目三十 升/降阶梯波发生器（电子产品线路）（综合运用）
项目三十一 光电转换加/减记数电路（电子产品线路）（综合运用）
