电子信息技术及感应器综合性实训装置
电子信息技术及感应器综合性实训装置是按照教育部“复兴21新世纪职业教育课程改革教材建设整体规划”的需求，依照高职教育教学与实训规定而研制的综合性实训考评装置，装置综合型强，实训主题鲜明。可用高职院校、中职学校、中专学校、职业学校“数字电子技术”“模拟电子技术”“ 传感器与检测技术”等科目的实训考试大纲规定，它是院校新创建或改建实训室，快速开设实训课程内容的机器设备。
一、电子信息技术及感应器综合性实训装置技术规格
1、键入开关电源：三相四线～220V±10% 50Hz
2、环境温度：-10℃～ 40℃，空气湿度＜85%（25℃）
3、装置容积：＜0.5KVA
4、净重：120Kg
5、尺寸：1400mm×700mm×1500mm
二、实训装置标准配置及功能

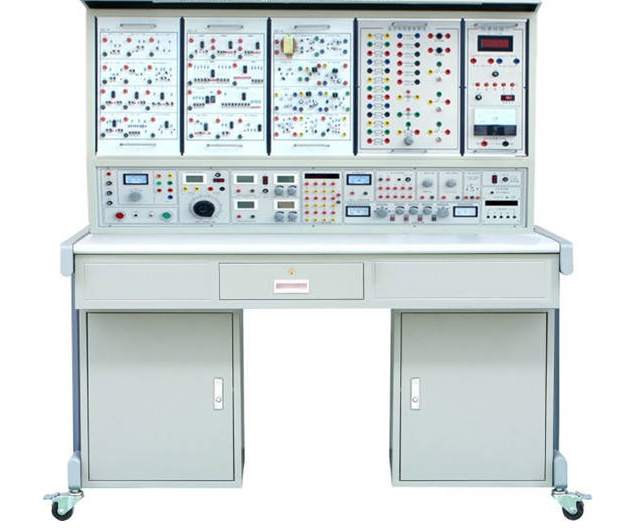

实训台主要是由实训屏、实训挂箱、实训桌等构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板，为实训挂箱给予直流稳压电源、函数信号发生器、测试仪表及实训元器件等。
1、开关电源一部分：开关电源键入时信号指示灯亮，开启单相电走电开关,实训台开始工作中。
1.1交流电
1.1.1给予低电压交流电：0V、6V、10V、14V电源插头各一路及核心电源插头17V双路。
1.1.2给予0-240V持续可调交流电，经整流器阶段与此同时可获得0-250V直流稳压电源，有表标示。
1.2、直流稳压电源：
1.2.1四路固定不动直流稳压电源：±12V、±5V，每路都有短路故障、过压保护功能。
1.2.2二路互相独立的0-30V持续可调恒流电源可调稳压电源，内藏式电磁阀全自动换挡，单圈电阻器持续调整，输出电流量2A，具备预置过流保护保护功能，自行恢复功能。将双路0-30V开关电源根据适度连接，可获得输出0～±30V持续可调或0-60V持续可调开关电源。
2、函数信号发生器：输出正弦波形、矩形波、三角波
2.1工作频段：5Hz-550KHz，含五个频率段。
2.2工作频率标示：由Hz表立即读取。
2.3工作电压输出范畴：正弦波形5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级损耗：0db，20db，40db，具备持续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，力度持续可调
三角波：5Hz-250KHz＞1V
3、持续记数单脉冲：输出工作频率0.5-300KHz。
4、一次单脉冲：每一次可输出一对正负极单脉冲。
5、声频功率放大电路：键入声频工作电压不少于10mV，输出输出功率不低于1W，声音可调，里有音响喇叭，用以运算放大器扬声，也可以作数据信号循迹。
6、七段译码器：6组七段译码器及相匹配译码器表明数码显示管。
7、逻辑电平表明：8位LED表明
8、逻辑电平开关：8位开关脉冲信号输出
9、智能化数显式直流电数字电压表1只：选用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动测量范围，检测范围：0-500V。检测精度为1级。具备文件存储与查看功能。具备超测量范围报案、标示及断开总电原等功能。
10、智能化数显式直流电数字电流表1只：选用ECL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动测量范围，检测范围：0-5000mA。。检测精度为1级。具备文件存储与查看功能。具备超测量范围报案、标示等功能。
（二）实训挂箱
DZJ-01 三极管放大电源电路
DZJ-02 场效管及负反馈放大电路（一）
DZJ-03 场效管及负反馈放大电路（二）
DZJ-04 震荡电路
DZJ-05 差动保护放大仪和功率放大电路
DZJ-06三极管伏安特性与基本放大电路
DZJ-07集成运算放大器运用
DZJ-08 直流稳压电源电路电路
DZJ-09 三极管与逻辑门
DZJ-10 数字电路设计（一）
DZJ-11 数字电路设计（二）
DZJ-12 A/D、D/A及稳压电源电路
DZJ-13 综合运用
（四）实训桌
实训桌为铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格。实训桌下边配有元器件储存柜，可以放置实训挂箱，还设置了四个带刹车的车轮子，有利于移动和固定不动。
（五）电工技术模拟仿真实训与考核手机软件（还需提供计算机软件著作权资格证书）
选用三维仿真技术性大型模拟仿真实训手机软件。包含模拟电子技术、数字电子技术的重要实训新项目。每项可根据需要配有实训目地、实训元器件、实训电源电路、电路图讲解、插电检测、故障测试等几种训练科目。具备三维可视化、智能化系统、全互动的特征，集职业危害、情境化、过程性、互动性于一身。
（六）检修电工职业资格评定手机软件（还需提供计算机软件著作权资格证书）
能进行维修电工职业资格模拟试题，题目类型有单项选择题，选择题，操作题，手机软件有计时评分的功效，有大量模拟试卷，对于一些新奇，灵便考题会对应的同时提供专业型的解题技巧
三、电子信息技术及感应器综合性实训装置实训课程
（一）仿真模拟电路专业技能实践
1．二极管的正方向特性
2．二极管的反方向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输出特性
7．三极管基本上放大器
8．三极管限幅器
9．恒压源电路
10．直流电源电路
11．三极管开关特性
12．三极管好用电路
13．低频率小信号放大器
14．带负荷单级小信号电压放大
15．工作电压负的反馈参考点电路
16．串连电流量负的反馈电路
17．串联电压负的反馈电路
18．并联电压负的反馈电路
19．并联电流负的反馈电路
20．射极导出电路
21．独立射极导出电路
22．用电阻器提升发射极电位差
23．用稳压极管提升发射极电位差
24．用负的反馈清除谐振电路
25．多管小信号放大器
26．多管两方面放大器
27．结型效管放大器
28．场效管分压式自阈值电压电路
29．用电容器损耗高频率工作电压
30．射极跟随器
31．差动放大器
32．扇尾式差动放大器
33．差动键入单端导出
34．OTL相辅相成对称性放大器
35．OTL输出功率放大器
36．差动键入计算放大器
37．RC移相振荡器
38．PC平臂振荡器
39．电容式振荡器
40．石英谐振器振荡器
41．电容器三点式振荡器
42．变电器意见反馈式振荡器
43．双T选频互联网
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波形振荡器
47．声频振荡器
48．正弦波形余弦波振荡器
49．差动放大器基本上电路
50．直流电源差动放大器
51．双电源开关差动放大器
52．单端键入单端导出
53．差动键入二端导出
54．恒压源直流电源
55．三管OTL相辅相成对称性放大器
56．四管OTL相辅相成推挽电路输出功率放大器
57．集通过率放大器
58．二极管的光电流特性
59．电容器隔直特性
60．三极管基本上变大基本原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流量负的反馈参考点电路
65．用热敏电阻器平稳工作部位
66．二极管平稳工作部位
67．共源极变大电路
68．共漏级变大电路
69．共栅压变大电路
70．同相位计算放大器
71．同相位键入保障措施
72．基本上同相位计算电路
73．反向计算基本上电路
74．反向键入保障措施
75．同相位键入求合计算
76．二端键入求合计算
77．反向键入求合计算
78．简单过零较为电路
79．双限较为电路
80．基本上带通虑波电路
81．矩形波振荡器
82．变压器整流滤波电路
83．桥式整流稳压管电路
84．倍压整流器电
85．三端集成化稳压管
86．三端可调式集成化稳压管
87．电子器件过滤器
88．持续可调稳压电源
89．可调稳压电源软起动
90．阻容二极管储发晶闸管
91．电子调压器
92．可控硅开启电路
93．具备变大环节可调稳压电源
94．并接可调稳压电源
95．串连可调稳压电源
（二）数据电路专业技能实践
1．TTL集成化逻辑性大门的主要参数检测
2．CMOS逻辑性大门的主要参数检测
3．TTL集成化电级开路门与三态导出大门的运用
4．与、非、或、与非门电路试验
5．半加器电路实
6．全加器电路试验
7．RS触发器试验
8．D触发器试验
9．JK触发器试验
10．T触发器试验
11．JK型触发器原理转化成D触发器
12．D型触发器原理转化成JK触发器
13．电子计数器试验
14．MSI移位寄存器及其应用
15．数据选择器以及转换方法
16．MSI数据选择器及数字逻辑
17．求微分型单稳态电路
18．环状多谐振荡器
19．运用门电路组成伺服电机、调节器、选择符
20．组成电路设计之一一一编码转换
21．组成电路设计之二一一表明电路
22．同歩时钟频率电路设计
23．电子计算机时钟频率电路设计
24．集成化计时器检测与应用
25．CMOS集成化A/D、D/A变换电路试验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．多线程十进制加减法电子计数器
29．多线程十进制加法计数器
30．综合素养学习培训试验一一电子秒表
（三）综合性电路实践
1．温度控制电路
2．排气扇全自动开闭电路
3．光控开关电路
4．光控开关电路开关
5．航空障碍灯
6．歌曲电子门铃电路
7．电子门铃电路
8．电子报警器
9．歌曲报警系统
10．拍照闪光灯
11．家庭用小台灯变光电路
（四）传感器实验
1.电阻式传感器的单臂电桥特性试验
2.电阻式传感器的半桥特性试验
3.电阻器式传感器的全桥特性实验
4.电阻器式传感器的双臂、半桥和全桥得比较实验
5.电阻器式传感器的震动实验*
6.电阻器式传感器的电子称实验*
7.变范围式电容器传感器特性实验
8.差动式电容器传感器特性实验
9.电容器传感器的震动实验*
10.电容器传感器的电子称实验*
11.差动变压器的特性实验
12.自感现象式差动变压器的特性实验
13.差动变压器性能实验
14.激励频率对差动变压器特性产生的影响*
15.差动变压器的震动实验*
16.差动变压器的电子称实验*
17.光学式传感器的转数精确测量实验
18.光学式传感器的运动方向精确测量实验
19.贴近式霍尔元件传感器实验
20.霍尔元件传感器的转数精确测量实验*
21.霍尔元件传感器的振动测量实验*
22.涡旋传感器的偏移特性实验
23.被测体材料对涡旋传感器特性产生的影响实验
24.涡旋式传感器的震动实验
25.涡旋式传感器的转数精确测量实验*
26.环境温度传感器及温控实验
27.磁电式传感器的特性实验
28.磁电式传感器的转数精确测量实验*
29.磁电式传感器的应用实验*
30.压电式瞬时速度式传感器的特性实验
