电焊工、电子器件、电拖（带直流无刷电机）专业技能实训与考核试验室机械设备
一、产品优势：
为紧跟在我国电子制造及信息技术产业高速发展的节奏，塑造第一线技术性应用性作业人员，超越世界领先机器制造业。依据《教育部关于以就业为导向，深化高等职业教育改革的若干意见》中所提出的“高职院校必须将激发学生操作能力、实践技能和协调发展水平放到突显影响力，推动学生技能塑造”精神实质。我司专业技术人员结合了“电子电气类”“电子技术应用类”“电子信息专业” 《电工技能训练》和《电子技能训练》课程标准规定，研制了本实验仪器。其电子器件专业技能实训改革创新传统式试验室实训教学方式，根据基本操作技能和二十几类实用电源的制做、调节，让学生把握电子产品制做调节，学会阅读电路设计图和PCB图，了解常见电子元件的挑选、检测，把握电焊焊接和电源电路装配工艺专业技能（设备上配备二十几套特别制作实训线路板和相对应电源电路电子器件），并且能够解决设备安装调试过程中出现的难题。实训电路板上包含开关、音频、数据信号产生、记数、译码器、表明、精确测量、控制等实训具体内容。
电工技能实训根据安全消防，实用工具及仪表盘的应用，电焊工专业技能练习，电动机组装、维护保养与故障排除，电机基本上控制回路安装、调节检修，常见生产机械电气控制线路的故障诊断和处理等特色系统训练，可以达到工作及社保职业资格培训中级以上职称水准。
本机器设备实训具体内容分成好多个水平和多个控制模块，不一样修业年限，不一样招生数的院校可根据自己的情况挑选实训新项目。此设备具备合理性、认证性、应用性、挑战性，是高、中专学校、职业技术学校以及各类培训学校为学生进行社工前不可缺少的练习机器设备，也可以作为考评组织为学生提供考试的理想化机器设备。
二、电工技术电拖（带直流无刷电机）专业技能实训考评机械设备构造：
1、试验台组成与特性：
1.1 开关电源及主要参数：
1.1.1 键入开关电源：三相四线电源，键入时指示灯亮了
1.1.2 开关电源输出：有内嵌式保险丝盒和走电开关二级保护作用，一个紧急开关。
A组：监控电流表：根据换相开关指示三相输出工作电压。
B组：三相电源输出：由三相电源插头与安全接线座输出工作电压，根据全能开关操纵三相电的输出，以提升安全系数。
C组：0-220V开关电源输出：一组万能插座。为各种仪器设备给予工作电源。
D组：可调式交直流电源：一台0.5KVA单相电交流稳压器，输出0－240V交直流电源，工作电压输出有表指示。
E组：固定不动可调电源：输出工作电压5V，输出电流量较大500mA。
F组：恒流电源可调稳压电源：两路0-30V稳压管输出，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护保护功能，输出由0.5级数字电流表、电流表指示，工作电压稳定性＜10-2，负荷稳定性＜10-2，纹波电压＜5mv。
1.2 一次单脉冲源：每拨按一次钮子开关可获得一组正负极单脉冲。
1.3 函数信号发生器输出正弦波形、三角波、矩形波。
1.3.1 工作频段：5HZ-550KHZ分五个频率段
1.3.2 工作频率指示：由HZ表立即读取
1.3.3 工作电压输出范畴：正弦波形：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级损耗：0db、20db、40db具备持续细调作用。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持续可调式
三角波：5HZ-550KHZ>１V
1.4 音频功率放大电路：键入音频工作电压不少于10mv，输出输出功率不低于1W，声音可调式，里有音响喇叭，用以功率放大电路扬声，也可以作数据信号循迹仪器设备应用。
1.5 全智能直流电数字电流表：精密度0.5级，选用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的根据键控、数显式对话框完成人机对换作用控制模式。具有自动与手动式测量范围，20mA、200mA、2000mA三档，检测范围：0-2000mA。具备文件存储与查看、超测量范围报案、指示作用。
1.6 变电器：内藏式220V/12＋24V，输出功率25W。
1.7 音响喇叭：8Ω,0.5W内藏式。
1.8 声控开关：内藏式；
1.9 灯口座：250V、4A灯口座一只，用以实训中电源的认证等，固定于试验台子上，使用便捷、安全性。
1.10 直流电机Ra、Rf调节旋钮
1.11 直流电机Ia、If指示表
1.12 全智能多用途沟通交流精确测量电度表：根据切换键可以同时测绘工作电路板上电流量I、工作电压U、输出功率Kw、电磁能Kwh、上班时间T。八位液晶显示屏。

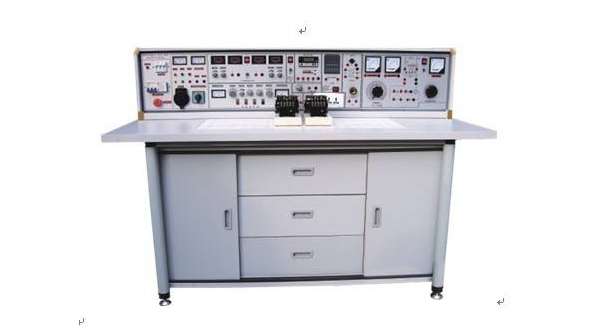

2、实验过程桌：由两面木饰面板做成，不皱，不掉色。规格：160×70×80cm，铝合金框架，造型设计别具一格，正中间配有抽屉柜，储放专用工具，上下二只储存柜，用以贮存电子器件。
三、电工技术电拖（带直流无刷电机）专业技能实训与考核试验室机械设备组成与配置(以二十四座为例子)
1、实验过程桌12张，一桌二座，实际操作桌桌面上中间设置通用九孔继电器操纵实训插座(规格:45×70cm)。继电器控制试验依据电源电路规定插上去电气元器件走线试验。电子器件已装到特别制作元件盒上，试验便捷、便捷。每一张实际操作桌装有一粒套胶板，维护插座和桌面上(如果需要在桌上摆放电动机、电子电路电焊焊接等)。
2、步态分析控制台1台：由步态分析实验过程桌、试验台、演试控制屏构成，能各自控制12台学生们试验台的开关电源。尺寸为160×70cm。
3、试验台，共12台，每一张学生们实验过程桌子配备1台。
4、器械配置：
身体恢复实体模型1个，消防灭火器1只，手钻3把，台式钻床1台，电笔、扳子、剥线钳、医用镊子、钢丝钳、斜口钳等设备13套，电铬铁及烙铁架25套，MF-47指针万用表13只，数显万用表13只，电表13只，绝缘电阻表13只，钳形表13只，时速表1只，自动绕线机2台，保险丝盒39只，配电板26块，断路器78只，吊线开关、圆电源插座、平灯口各26只，20W日日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻器一批，变电器部件13套，三相电动机拉具1套，钢锯架13把，单相电电动机13台，三相180W鼠笼式电动机26台，100W直流无刷电机13台，直流接触器52只，组成开关13只，3H外壳按键13只，热继器26只，时间控制器13只，变电器13只，阵式开关13只，三相漏电开关13只，行程安排开关52只，三相双投漏电开关13把，倒顺开关13把，大功率电阻39只，整流二极管13只，信号指示灯13只，变压器绕线桌1张，双开门柜2个，敷铜板13片，基本电焊焊接通用性电路板及部件13套，13×22套电子器件专业技能实训考评部件（包含特别制作电路板及相关电子器件），学生们凳25张。
四、电工技术电拖（带直流无刷电机）专业技能实训与考核试验室机械设备实训新项目：
电焊工一部分：
1、低电压验电度表的应用。
2、消防灭火器的操作方法。
3、口对口心肺复苏术法及胸外心血管压挤法观查。
4、常见工具使用与鉴别。
5、常见导线的连接和绝缘层的修复。
6、电铬铁的拆卸与电焊焊接能力提升。
7、电焊工建筑识图练习。
8、配电板组装。
9、房间内布线。
10、室内采光线路安装。
11、电流计、电流表安装。
12、数字万用表变换开关的使用和读值。
13、交流电流的测量。
14、交流电压、直流电电流的测量。
15、电阻的测量。
16、绝缘电阻表、钳形电流表接地线电阻检测仪的应用。
17、常见开关类家用电器拆卸。
18、直流接触器的拆装与拼装。
19、热继器与时间控制器的拆装和拼装。
20、常见运行器的结构观查及检验。
21、小型变压器的制作。
22、中小型变压器故障检查与清除。
23、三相鼠笼式电动机的拆卸与检测。
24、三相鼠笼式电动机运作巡查。
25、三相鼠笼式多线程电动机的定期检修。
26、三相鼠笼式多线程电动机故障诊断。
27、转子绕组部分故障清除。
28、单相电电容传感器电动机绕阻的拆卸。
29、单相电电容传感器电动机常见故障与清除。
30、手动式顺转控制线路安装与维修练习。
31、交流接触器启动顺转控制
32、具备锁紧的反转控制。
33、具备过压保护的反转控制。
34、交流接触器互锁的正反转控制。
35、按键互锁的正反转控制配电线路。
36、按键、交流接触器复合型互锁的控制配电线路。
37、交流接触器控制Y－△降血压控制。
38、X62－W型铣床主轴与走刀电机的互锁控制。
39、时间控制器控制Y－△降压起动控制。
40、C620－1型数控车床控制线路仿真模拟组装。
41、直流电电动机的拆卸练习（老师演试）。
42、直流电电动机的维修练习（教师演试）。
电子器件一部分：
1、常见仪表设备的应用；
2、常见电子元件的识别与检验；
3、电铬铁拆卸与电子电焊焊接能力提升；
4、印刷电路板的制作；
5、三端集成化稳压直流电源的制作；
6、串连型可调电源的制作；
7、低频信号电压放大器的安装与检测；
8、具备负的反馈数据信号功率放大电路的制作与检测；
9、文式桥震荡器的电焊与调节；
10、充电电压监控电源的制作与检测；
11、电子器件催眠器电源的制作；
12、仿真模拟"知了猴"电子线路的制作实训；
13、好用语音控制、光控开关省电照明灯具的制作与实训；
14、视频语音报警喇叭的制作与实训；
15、推理测试装置的制作与检测；
16、正负极差分信号的制作与检测；
17、智商竞赛抢答器的制作；
18、水位报警器电源的制作；
19、迷你型闪亮花灯的制作；
20、光控开关歌曲电子门铃；
21、好用仿真模拟吹风控制装置的制作；
22、小台灯调光电路；
23、好用CMOS触碰钥匙电源电路；
24、自动充电器的制作；
25、半导体收音机的安装与调节。
机电传动控制一部分：
l、漏电开关开关顺转控制线路
2、接触器启动顺转控制线路
3、具备锁紧的反转控制线路
4、具备过压保护的反转控制线路
5、倒顺开关控制正反转控制线路
6、接触器互锁的正反转控制线路
7、按键互锁的正反转控制线路
8、按键接触器复合型互锁控制线路
9、全自动来回行程安排控制线路
10、接触器控制串联电阻降压起动线路
11、时间控制器控制串联电阻降压控制线路
12、手动式Y/△降压起动
13、接触器控制Y/△降压起动
14、时间控制器控制Y/△降压起动
15、QX3-13型Y/△全自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620数控车床电气设备控制线路
19、手动式降压起动
20、单相电运作反接制动控制线路
21、电葫芦电气设备控制线路
22、C6163数控车床电气设备控制线路
23、控制电源电路互锁控制线路
