电气安装与维护实训考评装置
一、简述

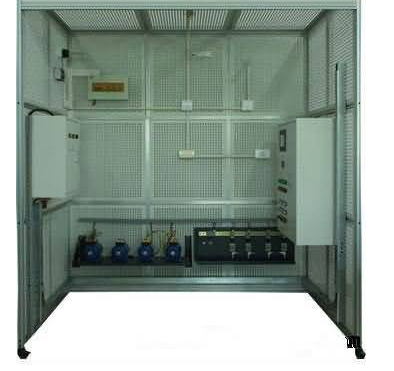

电气安装与维护实训考评装置，是依据加工厂电气安装和室内电气安装等维修电工和电气安装工实训评定规定，而开发出来的一种通用性实训服务平台。特别适合于各种高职院校和技术学校维修电工和电气安装工、别的有电气安装布局规定专业的作为公共服务平台应用。选用钢质网孔板钢质专用型铝型材跳轴成的，安装有自锁式万向轮，便捷移动和应用。装置表层静电喷塑，颜色沉稳。装置装有专用型开关电源台。装置设计方案高度以自我立在一级折叠梯子就可以便捷操控的高度，既安全性又可使使用人体会到施工工地自然环境。横着、丛向总宽适宜，能够模拟现场线路转为布局。网孔板可以方便拆下来。为了方便隐敝建筑施工，钢质架构仿工程建筑装修隔断用轻钢龙骨吊顶的增加总宽精心策划，含有穿管口，应用束线带固定不动穿线管，在搭出网孔板时可以用壁疏引出来输电线穿进明管暗盒。配套PVC管弯管器，可便捷对PVC管卷成90度。可以进行电焊工安装。如电缆桥架安装、PVC管安装、吊顶灯、日光灯座、日日光灯、开关、电源插座、配电柜、控制柜等，装置也包含有沟通交流异步电机、直流电机、伺服电机、、温度控制仪、热电偶、PLC、变频调速器触摸显示屏等控制和受控对象。此系统每一个实际操作组配套设施一可移动工程车和元器件柜，有利于对器件的存放和安装工程施工。有效解决了学校在一般墙壁上所进行的安装培训的内容应用不便、实训范畴窄的难题。具备拼装灵活方便的特征，能够结合学校的具体教学环境构成，2人组、单层、度组成都是基于2个0.8米基本组合模块，协助装有0.2米、0.4米组成模块，产生不一样长度组成，以满足不同的课堂教学场所。能够为水电工程安装工等具有电气安装标准的各个岗位群给予实训考评。
二、性能参数
1、工作电源：三相五线 供电系统 AC 380 V/220 V ±7.5% 50 Hz；
2、办公环境：用绝缘层木地板（或使用绝缘层毛毯）；
3、实训装置主网孔板规格：长（mm）×宽（mm）＝798×768
4、实训装置尺寸：见配置清单
5、实训装置原材料：厚钢板。不锈钢厚度
6、较大功率损耗 ≤1.5KW
7、安全性保障措施：具备接地系统、过电流、负载、漏电保护器作用，符合相关的国家行业标准。
三、电气设备安装与维护实践考评设备配备
（一）设备截面尺寸：2人组教学设施设备（单层）：长2006mm×宽1003mm×高2410mm
别的构造参照规格
2人组教学设施设备（单层）：长2810mm×宽1003mm×高2410mm
1、配电柜一部分
1三相四线有功电表DT862-4只15A,接线端子排联接安装在配电柜内
2防护开关HG1-32/30只13极，30A齐上
3走电型气体开关DZ47LE-32只13P N齐上
4气体开关DZ47-63/C6只13P齐上
5走电型气体开关DZ47LE-32/C6只11P N齐上
6指示灯AD58B-22D只3黄、绿、红各一只齐上
7配电柜壳体450mm×520mm×220mm只1
2、照明灯具模块
1日日光灯部件T5一体化21W（带罩）套1 散装传出
2节能灯管9W只2 齐上
3高压钠灯110W套1含灯口及电子镇流器和灯盖齐上
4螺旋灯平灯口E27只2 齐上
5语音控制开关86型只1 齐上
6泰力1插118型只2 齐上
7泰力2插118型只1 齐上
8泰力1开118型只1 齐上
92开86型只2 齐上
103开86型只2 齐上
11客厅吸顶灯21W只1配节能灯管齐上
12触碰开关86型只1 齐上
13底盒86型只5 齐上
14明盒86型只3 齐上118型只1 齐上
15白版86型只2 齐上
16人体感应开关 只1 齐上
3、电器控制箱
1塑壳开关NM1-63S/320020A只23极安装在降低箱里
2交流接触器CJX2-0910/220V只5 齐上
3辅助触头F4-22只3 齐上
4PLCFX1N-24mR只1 齐上
5变频调速器三菱/0.75KW只1 齐上
6时间控制器ST3PF-2 30S AC220V只12组断电延时齐上ST3P C-A 30S AC220V只11组瞬动、1组延迟齐上
7热继器JR36（单独安装）只20.4A(调节范围0.25~072A) 2只齐上
8温度控制仪E5CZ-C2MT只1 齐上
9触摸显示屏TPC7062K只17寸五颜六色屏（昆仑通泰）安装在降低箱里
10安装滑轨C45条 多个齐上
11指示灯AD58B-22D只5鲜红色齐上
12按键开关LA68B-EA35只10红、绿各5只齐上
13紧急停机开关LA68D-11ZS只1鲜红色齐上
14旋纽开关（挑选开关） LA68B-ED35只23挡齐上
16控制柜壳体500mm×700mm×230mm只1
4、电机
1三相交流异步电机YS5024(Y-△)只1 在电机底板上
2三相交流异步电机YS5024(Y-△)带离心式开关只1 在电机底板上
3三相交流异步电机（单速180W）YS5012/4单速电机只1 在电机底板上
4单相电电机电机 （含电容器）在电机底板上
5它励直流电机DC220V/50W只1 在电机底板上
5、传感器支架
1行程安排开关YBLX-ME/8104只4见工程图纸安装在传感器支架上
2电容传感器传感器CSB4-18M60-EO-AM只1见工程图纸安装在传感器支架上
3电容式传感器GH1-1204NA只1见工程图纸安装在传感器支架上
4光学式传感器GH3-N1810NA只1见工程图纸安装在传感器支架上
5环境温度传感器（热电偶、热电阻）Pt100只1与温度控制器配套设施散装传出K型（￠5×50×550）只1
6、配电线路器械
1PVC管Φ16根23米散装传出
2PVC直达Φ16只10 齐上
3PVC杯梳Φ16只30 齐上
4束线带3×100mm包11000只/包齐上
5M4*20螺钉（戴帽）200只/安全套1带2只平垫圈、齐上
6行线槽3025根22米/根齐上
7绝缘导线BVR1.5mm㎡盘3红、绿、黄各1盘齐上BVR1.0mm㎡盘2蓝、两色个1盘齐上
8PVC电线槽40×20mm根23米/根（乳白色）齐上25×15mm根23米/根（乳白色）齐上
9金属线槽50×30系列产品套1 齐上
10异形号码管1.5mm米6 齐上
11冷压叉SVΦ1.5只280红、绿、黄各80只，蓝、黑各20只齐上
12缠绕带Φ10（10米/包）包2 齐上
13管箍16U型只30 齐上
14自攻螺丝Φ6×15mm只100 齐上
7、电工仪表
1斜口钳125mm把1 散装传出
2剥线钳 把1 齐上
3端子压线钳 把1 齐上
4电焊工钳200mm把1 齐上
5一字螺丝刀Φ4×100mm把1 齐上
6十字螺丝刀Φ4×100mm把1 齐上
7试电笔螺丝起子500V把1 齐上
8数字万用表MF47盘3 齐上
9铝合金型材折叠梯子1.5米多付1 齐上
10平挫刀200mm根1 齐上
11卷尺3m只1 齐上
12电工刀常用105mm把1 齐上
13钢板尺300mm把1 齐上
14角尺200mm把1 齐上
15活动扳子6吋把1 齐上
16六角扳手 套18套装齐上
17手锯弓 架1 齐上
18手带锯条细牙龈10 齐上
19PVC管弯管器 根1用以Φ16PVC管弯头齐上
四、电气设备安装与维护实训考评设备实训新项目
1、配电箱安装
2、配电柜安装
3、日光灯的安装
4、日光灯安装
5、客厅吸顶灯安装
6、环保节能灯的安装
7、金属卤化物灯安装
8、PVC管的处理与布局
9、PVC管的装线
10、开有关于插座的安装
11、配线箱安装
12、配电线路分派设计方案
13、施工工艺的学习和练习
14、工地施工安全规定学习和练习
15、两地控制一盏灯
16、电线槽监控施工练习
17、隐敝建筑施工练习
18、防护开关的组装
19、电力线路的布线实训
1) 金属线槽的搭配与安装实训；
2) 塑料线槽的铺设实训；
3) 金属线管的铺设实训；
20、电器控制箱安装
21、电气设备控制电路组装实训
1) 三相异步电动机直接起动、停车控制电路连接；
2) 交流接触器互锁的三相沟通交流异步电动机正、翻转控制电路的连接；
3) 按键互锁的三相沟通交流异步电动机正、翻转控制电路的连接；
4) 按键、交流接触器互锁的三相沟通交流异步电动机正、翻转控制电路的连接；
5) 三相沟通交流异步电动机Y-△（手动式转换）运行控制电路的连接；
6) 三相沟通交流异步电动机Y-△（时间控制器转换）运行控制电路的连接；
7) 转子绕组串联电阻运行控制电路的连接；
8) 三相沟通交流异步电动机能耗制动控制电路的连接；
9) 三相沟通交流异步电动机反接制动控制电路的连接；
10) 几台（3台以下的）电动机次序控制电路的连接
11) 电动机来回行程安排控制电路的连接；
12) 直流电机的正反转控制；
13) 直流电电机的变速试验；
14) 数控车床控制电路的连接；
15) 电葫芦控制电路的连接；
16) 三相沟通交流异步电动机既可以启动，又可持续旋转的控制电路连接；
17) 两个地方控制电路的连接；
18) 按键转换的单速电动机调速控制电路的连接；
19) 时间控制器转换的单速电动机调速控制电路的连接；
20) 离心式开关协调的反接制动控制电路的连接；
22、变频器面板作用基本参数及使用实训；
23、变频调速器对电机点动控制、起停操纵；
24、电机转速比两段操纵；
25、直流、变频式切换控制；
26、根据模拟量控制的电机开环变速；
27、根据控制面板操控的电机开环变速；
28、变频器的保护与报警功能实训；
29、根据PLC的变频调速器开环变速；
30、PLC控制电机顺序启动；
31、PLC控制三相异步电动机Y-△启动电路；
32、触摸显示屏的基本参数；
33、触摸显示屏的程序编写；
34、触摸显示屏、PLC、变频器的综合性实训；
35、二相混合步进电机电机控制；
36、CA6140数控车床电源电路智能化实训
37、M7120数控磨床电源电路智能化实训
38、X62W万能铣床智能化实训
39、T68铣床智能化实训
