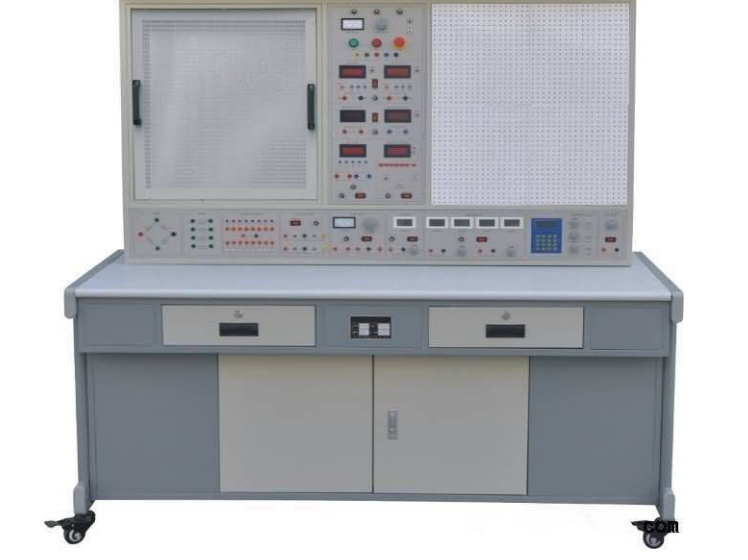

电工技术电力技术实训装置
一、简述
“电工技术电力技术实训装置”是一种面对电子器件职业技术培训检测的实训武器装备。根据实训课堂教学提高学生的技术性操作技能，提高就业人群的专业技能；根据级别评定也为公司采用专业技术人员提供可靠的重要依据和凭据。本实训装置可以提供公办专科学校和有关职业技术学校电子、电气设备等相关专业应用。本实训装置在融合生活实践需要与完全吸收过去理论考试工作经验的前提下，全方位考虑到了电工技术技术工种所需要具备的能力。运用所提供靠谱高品质开关电源、仪表设备程序模块，他们为实训的考评带来了精准的精确测量根据。实训装置设计充分考虑了人机对战学之间的关系，该装置使用便捷，别具一格。
二、产品优势
1．集电焊工实训、电子器件实训于一体
2．电焊工实训与电子实训可以同时开展
3．选用自主创新实训全透明控制模块与网孔板结合的方式，实训新项目拓展灵活方便
三、技术规格
1．输出电压：三相四线制380V±10% 50Hz
2.办公环境：工作温度范畴-10～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.装置容积：＜1.5KVA 4.尺寸：1680×700×1630mm3
四、电工技术电力技术实训装置标准配置
1．开关电源控制柜
（1）三相交流电流：给予交流电：AC 380V
（2）三相电网电压标示：根据波长开关心换能够各自观查三相电网电压。
（3）可调式沟通交流输出：根据波长开关心换，能够输出3V、6V、9V、12V、15V、20V。
（4）固定不动交流电输出：双14V
（5）可调电源二路：给予二路0～30V持续可调稳压电源，具备短路故障软截至自行恢复保护功能，数显式。±5V/1A、±12V/1A各一路。
（6）直流电源二路：给予二路0～500mA持续可调式直流电源，分2mA、20mA、500mA三档，较大输出输出功率10W，有毫伏表标示，开路、过流保护。
（7）持续记数单脉冲：输出工作频率0.5-300KHz，持续可调式。
（8）直流电数字电流表：测量范围0～200mA，分2mA、20mA、200mA三档，直键开关心换，三位过半数显，精度为0.5级，具备超测量范围报案、标示、截断总开关电源等服务。
（9）直流电数字电压表：测量范围0～200V，分200mV、2V、20V、200V四档，直键开关心换，三位过半数显，输入电阻10M ，精度为0.5级，具备超测量范围报案、标示、截断总开关电源等服务。 （10）输出功率输出信号发生器：
1）选用立即数据工作频率生成（DDS）造成高精度正弦波形，波形和三角波。选用显示屏LCD显示输出工作频率、波型，损耗值。
2）正弦波形输出力度≥10V,输出特性阻抗50Ω，谐波失真<1%（0.1HZ-- 1KHz）。
3）工作频段: 0.1HZ~3MHz, 选用电脑键盘立即输入数字设置工作频率,。
4）输出力度选用电阻器调整，正弦波形输出具备20db,40db损耗。
5）波形pwm占空比可调式, 调节范围：1%-99%调整；波形和三角波选用TTL脉冲信号输出。
6）频率计最大测量范围100MHz，全自动换挡。
（11）九路逻辑电平标示
（12）九路逻辑电平输出
（13）沟通交流数据毫伏表能对各类波型的幅值开展精准测量，电压测试范畴0.2～600V，检测基本上精度做到±1%，测量范围倍投200mV、2V、20V、200V、600V五档，直键开关心换，三位过半数显，每档都有超测量范围报警、标示及断开总开关电源作用，检测工作频段10HZ～600KHZ，键入抗电阻值1M ，输入电容≤30pf。
（14）真有效值沟通交流数字电压表一只，测量范围：0-500V，0.5级，三位过半数显。
（15）真有效值沟通交流数字电流表一只，测量范围：0-2000mA，0.5级，三位过半数显。
（16）输出功率、功率因数表由2套全智能，快速、高精度A/D变换处理芯片及全数字电路设计组成。能通过键控、数显式对话框完成人机对换的自动控制方式。为了保证测量范围和测试精度，要被测电压、电流量瞬时值的抽样数据信号经A/D变换，选用专用型DSP测算功率因素、无功负荷。输出功率的测量精度0.5级，工作电压、电流量测量范围分别是450V、5A，可测负荷的功率因素、无功负荷、功率因素；还能够存储、纪录15组功率和功率因素的测试报告，同时可逐组查看。
（17）小挂件式网孔板一块不锈钢板网孔板，600mm×500mm，可根据需要，将各个元器件放到网孔板上，也可以卸掉组装别电子器件。
（18）九孔全能电源电路插座：规格型号：600mm×700mm ，电源电路插座由进口的ABS注塑加工成的，表层分布有九孔成一组彼此联通插口模块构成，九孔全能电源电路插座底端配有一次性铝压铸而成九孔金属片，与九孔板表层九孔一组模块相匹配。元件盒则在上随意拼装成试验电源电路，手脑并用能力很强，开发、拓展创新实验新项目方便快捷。
（19）电子器件自主创新全透明电子信息技术实训控制模块：盒体全透明形象化，盖子印着历久弥新元件符号，线框清楚美观大方。盒体与盖子选用较科学的压三合一构造，检修、拆卸便捷，元件盒插脚由螺帽固定不动脱卸式，维修方便。与九孔全能电源电路插座配套设施进行模电、数电实验新项目。
（20）电子信息技术实践应用模块：实训配电线路包含数字电路设计、数字集成电路、机、电、声、光、磁操纵。
（21）生命安全维护管理体系工作电压型漏电保护装置：可以对配电线路发生的漏电状况的保护，使控制屏里的交流接触器跳电，切断开关电源。电流量型漏电保护设备：控制屏如有漏电状况，当漏电流超过一定值后，即切断开关电源。 2.实训桌实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全耐磨损高密度纤维板，用以组装实训屏和实验桌，配有五个抽屉柜，各自用以储放专用工具、数字万用表、输电线、实训用电路板、实训手册等。
五、电工技术电力技术实训设备实训新项目
（一）、专业技能实训
A：电工技能实训一部分
1．常见工具使用与鉴别
2．常见导线的连接和绝缘层的修复
3．电铬铁的拆卸与电焊焊接能力提升
4．电焊工建筑识图练习
5．电工布线加工工艺
6．日日光灯电路的安装接线
7．单相电表立即接线电路组装
8．单相电表经电压互感器的接线电路组装
9．配电板组装
10．房间内布线
11．室内采光电路组装
12．数字万用表变换开关的使用和读值
13．交流电流的测量
14．交流电压、直流电电流的测量
15．电流计、电流表安装
16．电阻的测量
17．绝缘电阻表、钳形电流表接地线电阻检测仪的应用
18．单相电输出功率、功率因素的测量
19．三相三线电表立即接线练习
20．三相三线电表经电压互感器接线练习
21．三相四线电表立即接线练习
22．三相四线电表经电压互感器接线练习
23．“两表法”精确测量三相三线制负荷的功率
24．手动式顺转控制线路安装与维修练习
26．交流接触器启动顺转控制
27．具备锁紧的反转控制
28．具备过压保护的反转控制
29．交流接触器互锁的正反转控制
30．按键互锁的正反转控制配电线路
31．按键、交流接触器复合型互锁的控制配电线路
32．按触器控制Y-△降血压控制
33．X62-W型铣床主轴与走刀电机的互锁控制
34．时间控制器控制Y-△降压起动控制
35．C620-1型数控车床控制线路仿真模拟组装
B：电子器件专业技能实训实训
1．常见仪表设备的应用
2．常见电子元件的识别与检验
3．电铬铁拆卸与电子电焊焊接能力提升
4．印刷电路板的制作
5．三端集成化稳压直流电源的制作
6．串连型可调电源的制作
7．低频信号电压放大器的安装与检测
8．具备负的反馈信号增强器电路的制作与检测
9．文式桥震荡器的电焊与调节
10．充电电压监控电路的制作与检测
11．电子器件催眠器电路的制作
12．仿真模拟“知了猴”电子器件电路的制作实训
13．好用语音控制、光控开关省电照明灯具的制作与实训
14．电子驱蚊器线路制作实训
15．保护眼睛计时器配电线路
16．视频语音报警喇叭的制作与实训
17．推理测试装置的制作与检测
18．正负极差分信号的制作与检测
19．智商竞赛抢答器的制作
20．水位报警器电路的制作
21．迷你型闪亮花灯的制作
22．光控开关歌曲电子门铃
23．好用仿真模拟吹风控制装置的制作
24．小台灯变光电路
25．好用CMOS触碰钥匙电路
26．自动充电器的制作
27．半导体收音机的安装与调节
28．助听的安装与调节
29．声、光控开关楼道灯的安装与调节
30．灭火机器人的安装与调节
（二）技术性实训一部分：
A、电工学实训一部分：
1．电焊工检测仪表的应用
2．常见器件的鉴别与检验
3．线性元件与非线性元件的光电流特性
4．电源外特性
5．电位差值、电压值的测量
6．电流计和电流表的扩程
7．基尔霍夫定律的认证
8．验征楞次定律
9．迭加原理与互易定理的认证
10．戴维南定理与诺顿定理的验征
11．电压源与电流源的等效变换
12．受控源特性的探索
13．一阶电路试验
14．二阶电路的过渡过程
15．科学研究LC元器件在直流和交流电路里的特性
16．负荷得到至大功率的前提条件
17．沟通交流电路参数精确测量
18．正弦函数沟通交流电路中RLC器件的特性
19．RL及RC串连电路试验
20．RLC并联谐振电路
21．日日光灯电路连接及功率因素改进
22．三相负载的星、三角接线方法
23．三相电路及输出功率的测量
24．R-C选频互联网的科学研究
25．二端口网络科学研究
26．三相变压器试验
27．互感器电路试验
28．三相异步电动机的使用与启动
29．三相电动机继电器触碰控制的最基本电路
30．三相电动机Y-△启动控制试验
31．三相电动机顺序控制试验
32．三相电动机能耗制动控制试验
33．简单的电路
34．电路中各点电位差与定位点的挑选
35．电阻器的串连
36．电阻器的并接
37．电阻器的混联
38．电阻分压器电路
39．全电路焦耳定律
40．电桥电路的应用与牛顿第二定律
41．节点电压法
42．控制回路工作电压法
43．支路电流法
44．RCL并接电路
45．串连电路
46．变电器结构与原理
47．基尔霍夫第一定律
48．基尔霍夫第二定律
49．日日光灯电路基本原理
50．扩张电压表量程
