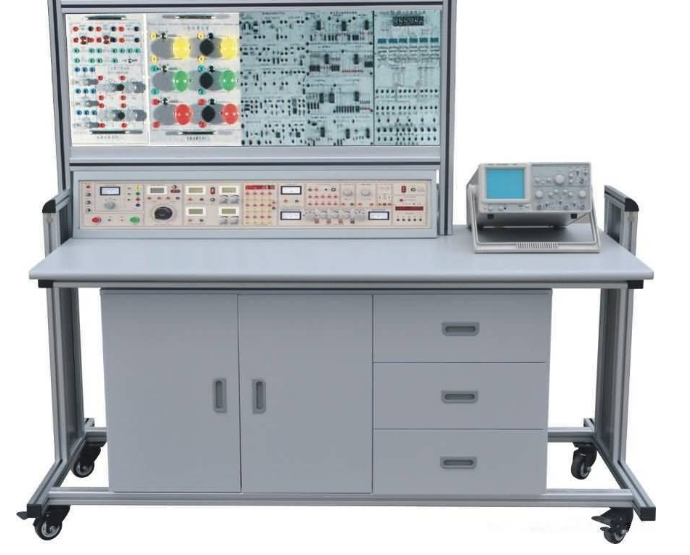

电工电子技术实训考评设备
电工电子技术实训考评设备是我公司按照教育部"复兴21新世纪职业教育课程改革教材建设整体规划"的需求，依照高职教育教学与实训规定而研制的商品，实训内容包括"电路剖析""电工技术""电工学""模拟电子技术""数字电子技术""电机控制系统""继电器交流接触器操纵"等科目实训新项目，构造合理，实训电子器件选用挂箱式，易增加或拓展实训新项目。该装置适宜高职院校、高等专科、中专学校、职业学校等新创建或改建实训室，为校快速开设实训课带来了最理想的实训机器设备。
一、技术规格
1、键入开关电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～ 40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.5KVA
4、净重：150Kg
5、尺寸：1400mm×700mm×1500mm
二、电工电子技术实训考评设备标准配置及功能
本实训台主要是由实训屏、实训挂箱、实训桌直到构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板，为实训挂箱给予交流电源、可调电源、直流电源、函数信号发生器、测试仪表及实训元器件等，主要作用如下所示：
1、控制及交流电源一部分
（1）给予三相固定不动380V交流电源，由组成开关独立控制其输出，两色、电线间立即短路负载由单片机设计全过程自动监测全自动维护。电流量型工作电压型走电开关开启后由启动和停止按钮操纵实训台工作电源。具备报警和校准作用。
（2）给予单相电0～250V/2A持续可调式交流电源一路（配置一台0.5KVA单相电交流稳压器）。与此同时经整流器阶段可获得一组0-240V持续可调直流电源，有表标示输出电压值。
（3）给予2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低电压交流电源，电流量1.5A。
（4）给予～220V电源插座2只，为外界仪器设备给予工作电源。
（5）配置实训用250V/30W日光光管及支撑架一套。
2、直流稳压电源一部分
（1）两路恒流电源可调稳压电源，二路输出工作电压均是0-30V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护保护功能，输出有0.5级数字电流表、电流表标示，工作电压稳定性10-2，负荷稳定性10-2，纹波电压5mv。
（2）低电压可调电源： 5V，电流量0.5A，有表标示。
3、输出功率函数信号发生器
1）选用立即数据工作频率生成（DDS）造成高精密正弦波形，波形和三角波。选用显示屏LCD显示输出工作频率、波型，损耗值。
2）正弦波形输出力度≥10V,输出特性阻抗50Ω，谐波失真<1%（0.1HZ-- 1KHz）。
3）工作频段: 0.1HZ~3MHz, 选用电脑键盘立即输入数字设置工作频率,。
4）输出力度选用电阻器调整，正弦波形输出具备20db,40db损耗。
5）波形pwm占空比可调式, 调节范围：1%-99%调整；波形和三角波选用TTL脉冲信号输出。
6）频率计最大测量范围100MHz，全自动换挡。
7）一次单脉冲：每一次可输出一对正负极单脉冲。
4、仪表盘一部分
（1）真有效值沟通交流数字电压表一只，测量范围：0-500V，0.5级，三位过半数显。
（2）真有效值沟通交流数字电流表一只，测量范围：0-2000mA，0.5级，三位过半数显。
（3）直流电数显电压表一只，测量范围：0-200V，0.5级，三位过半数显。
（4）直流电数显电流表一只，测量范围：0-2000mA，0.5级，三位过半数显。
（5）单相电全智能输出功率、功率因数表
由一套全智能，快速、高精密A/D变换芯片和悉数显电路组成。根据键控、数显式对话框完成人机对换作用控制模式。为了保证测量范围和测试精密度，要被测电压、电流量瞬时值时的抽样数据信号经A/D转换，选用专用型DSP测算功率因素。输出功率检测精度0.5级，工作电压、电流量测量范围分别是450V、5A，可测负荷的功率因素、功率因素及负荷的特性；还能够存储、纪录15组功率和功率因素的检测结果数据信息，同时可逐组查看。
（6）指南针直流电微安表一只，测量范围100uA，精密度1.5级。
5、七段译码器：6组七段译码器及相匹配译码器表明数码显示管
6、逻辑电平表明：8位LED显示屏
7、逻辑电平开关：8位开关脉冲信号输出
（二）实训挂箱五金交电
1、DGJ-01 直流电电路基本概念挂箱（一）
2、DGJ-02 直流电电路基本概念挂箱（二）
3、DGJ-03 沟通与磁电路电路基本概念挂箱（三）
4、DGJ-04 沟通交流三相负载挂箱（四）
5、DGJ-05 基本规律定律挂箱（五）
6、DZJ-01 三极管放大电路
7、DZJ-02 场效管及负的反馈变大电路
8、DZJ-03 集成运算放大器运用（一）
9、DZJ-04集成运算放大器运用（二）
10、DZJ-05集成运算放大器运用（三）
11、DZJ-06 震荡电路和功放机电路
12、DZJ-07 可调电源电路
13、DZJ-08 数据电路
14、DZJ-09 综合性实训
15、网孔板及电气控制系统电子器件（网孔板1块，三相漏电开关1把，直流接触器4只，时间控制器1只，热继器1只，外壳按键2只，接线端子20孔）
16、三相鼠笼式交流电动机1台（380V Y/△ 180W）
17、电极连接线一套
18、斜口钳、螺丝起子、剥线钳等设备一套
（三）实训桌
实训桌为铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格。
三、电工电子技术实训考评设备实训新项目
（一）电工技术专业技能实训
（1）直流电电路基本概念
1．电工仪表的使用与数据误差计算
2．降低仪表盘数据误差的办法
3．伏安法测电阻
4．开关电源外特性的测量
5．电阻器的串并混联
6．电流计原理
7．电流表原理
8．电压表原理
9．焦耳定律
10．互易定理
11．载维南定律
12．诺顿定理13．惠斯通电桥
14．负荷得到至大功率的前提条件
15．电阻器与湿度的关联：用伏安法未出钨丝在各个工作电压中的电阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位差的测量
19．迭加基本定律
20．室内楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（2）沟通与等效电路基本概念
1．串联和并联电路
2．电容器串并混联电路
3．电容器C在交直流电源中的重要性
4．单相交流电路
5．日日光灯电路连接
6．功率因数补偿的办法
7．沟通交流电路参数精确测量
8．正弦函数沟通交流电路中RLC器件的特点
9．电焊变压器基本原理
10．变压器空载试验
11．变电器有载试验
12．沟通交流互感器原理
13．互感器基本原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺接
16．三相负载星型连接
17．三相负载三角形连接
18．星型和三角形电路的等效电路交换
19．星型和三角形交换
20．串联谐振电路
21．RC选频互联网
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的回应
25．RL串连电路
26．RC串连电路
27．RCL并接电路
28．电感器在交直流电源中的重要性
29．插电关闭电源自感现象
