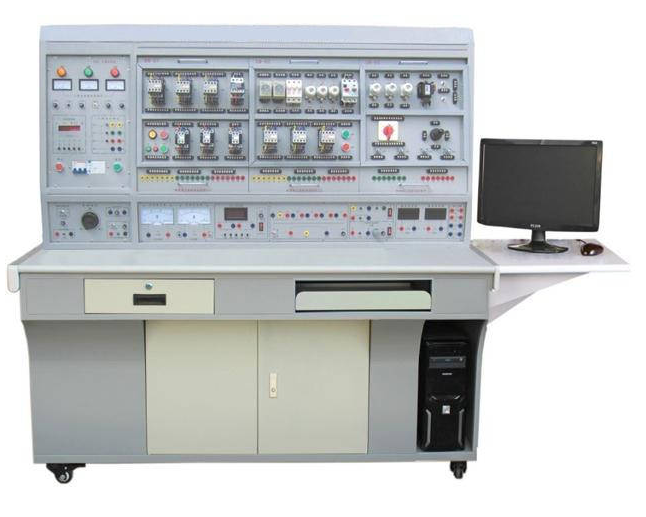

电工技术实训设备
一、简述
电工技术试验室有着性能卓越电工学实验装置，试验台为模块化设计构造，装有三相沟通交流可调稳压电源、直流稳压电源、视频信号及频率计、交直流电源检测仪表等，相互配合试验控制模块进行课程内容相对应的实验课题，根据实验过程与方法实践技能的练习，引导学生认证、消化吸收和巩固学过基础理论，应用基础理论解决现实问题，得到实践技能和科学研究方法,激发学生求真务实、严肃认真的科学合理风格，提升学生操作能力、实验分析能力及通过归纳总结水平,逐渐做到实际应用能力及创新能力培养目标，并为下一步课程学习奠定基础。
电工技术实训设备是依据机械工程职业技能鉴定指导核心机构整理的《机械工人职业技能培训教材》研发制造的，可以对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》课本上列举的电气设备控制线路和好用电子电路开展操作过程，快速上手学科的新技术与专业技能。具备目的性、应用性、科学性和创新性，该实训设备不但能够学生们学习锻炼，也是劳动鉴定单位、公办专科学校、职业学校、技工学校初中级、中、高端维修电工理论考试的机器设备。
二、特性
1、电气设备控制配电线路或电子电路试验电子器件都装到做为槽板的安装板上，操作简便、拆换方便快捷，可扩展功能或开上新试验；实际操作视频的挑选具备广泛性、应用性；
2、工作台仅需三相四线的交流电就可以交付使用，占地面积小，节省用地、降低基础设施投资；
3、技术培训使用的控制线路和配套小型电机经特别制定,可仿真模拟加工厂各种电机的电力拖动系统, 同时可达到维修电工安装、调节、故障诊断及故障检测等能力提升规定；
4、配有工作电压型漏电保护开关和电流量型漏电保护开关，保证作业者的安全性；各电源电压都有监示及过流保护等服务，各检测仪表都有可信赖的保护功能，应用可以信赖；控制屏还设置了计时器兼报案录像仪（服务项目管理工具），给学生实践技能的考评提供了一个统一的标准。
三、技术规格
1.输出电压：三相四线制380V±10% 50Hz
2.办公环境：工作温度范围包括-5～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.设备容积：＜1.5KVA
4.尺寸：180×70×150cm3
四、实验课题
（一）电气设备控制及电机拖动实训
1.三相异步电动机自动运行控制电源电路
2.三相异步电动机启动控制电源电路
3.三相异步电动机锁紧控制电源电路
4.三相异步电动机按键互锁正反转控制电源电路
5.三相异步电动机交流接触器互锁正反转控制电源电路
6.三相异步电动机双向互锁正反转控制电源电路
7.三相异步电动机操作台全自动来回控制电源电路
8.两部三相异步电动机顺序启动、次序停止控制电源电路
9.三相异步电动机的两个地方控制电源电路
10.交流接触器控制的Y-△控制
11.时间控制器控制的Y-△控制
12.三相异步电动机单边运行反接制动控制电源电路
13.三相异步电动机无变电器半波整流单边运行能耗制动控制电源电路
14.三相异步电动机有变电器全波整流单边运行能耗制动控制电源电路
15.三相异步电动机正反转运行能耗制动控制电源电路
16.单相电鼠笼式电动机电容运行控制电源电路
17.单速沟通交流异步电动机手动式调速控制电源电路
18.单速沟通交流异步电动机自动变速控制电源电路
19.断电延时直流电能耗制动的Y-△运行控制电源电路
20. 三相异步电动机正反转能耗制动控制配电线路
21. 三相异步电动机正反转运行反接制动控制配电线路
22. C620型数控车床电气设备控制配电线路
23. 电葫芦电气设备控制
24. Y3150数控滚齿机控制电源电路
（二）电焊工、电子信息技术综合性实训
1.日光灯接线
2.单相电整流装置电源的拼装
3.并接型硅稳压极管稳压电源电路的拼装
4.串连型晶体三极管稳压电源电路的拼装
5.JS20单结晶体管时间控制器
6.JSJ型晶体三极管时间控制器
7.贴近开关
8.微音运算放大器的测试
9.智商竞赛抢答器
10.借助泄露电流触发的简单沟通交流开关电源电路
11.家庭用调光台灯电源电路
（三）PLC、变频调速器综合性实训
（1）PLC专业技能实训
1.PLC认知能力实训（硬件软件构造、系统构成、基本上命令训练、布线、程序编写免费下载等）
2.典型性电机控制实际操作实训（启动、锁紧、正反转、星三角改接运行等）
3.PLC模拟仿真实训
1.智力抢答控制
2.天塔之星控制
3.音乐喷泉广场控制（具备音效作用）
4.十字路口交通信号灯控制
5.冷却塔水位线控制
6.自动送料装车系统控制输送带控制
7.装配流水线控制
8.各种液态混和设备控制
9.自动控制轧钢机控制
10.邮件分拣机控制
11.自动售卖机控制
12.四层电梯轿厢控制（实体）
（2）PLC高技能实训（设计方案、组装、调节及维修）
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△运行控制
3.PLC控制的三相异步电动机电机软启动控制
4.PLC控制的三相异步电动机能耗制动控制
5.C620数控车床电气设备控制配电线路
6.C6130数控车床电气设备控制配电线路
7.电葫芦电气设备控制配电线路
（3）PLC、变频调速器综合运用专业技能实训
1.变频调速器作用基本参数与实际操作
2.变频器报警与保护功能
3.外界接线端子启动控制
4.变频调速器控制电动机正反转
5.两段速率挑选交流电机调速
6.变频调速器无极调速
7.根据外界模拟量输入（工作电压/电流量）控制方法的交流电机调速
8.瞬间断电运行控制
9.PIC交流电机调速控制
10.PLC控制变频调速器外界接线端子的电动机正反转
11.PLC控制变频调速器外界接线端子的电动机使用时间控制
12.根据PLC数字信号控制方法得多段速
13.根据PLC通讯方式的变频调速器开环变速
14.根据PLC通讯方式速度闭环控制控制
15.变频调速器变频恒压供水的仿真模拟
五、电工技术实训装置配置
(一) DW01开关电源、仪器设备控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板。为研究给予交流电、高压直流电源、低电压直流稳压电源及各类测试仪表等。主要作用如下所示：
1、主控芯片功能板
(1) 三相四线开关电源键入，经漏电保护开关后，通过总开关,由交流接触器根据起、停按键来操作；
(2) 配有450V指南针交流电压表三只，标示开关电源输入三相工作电压；
(3) 计时器兼报案录像仪（服务项目管理工具），平常做为数字时钟应用，具备设置试验时长、按时报案、关闭电源等服务；还能够自动记录因为布线或操作不正确造成的走电报警、仪表盘超测量范围报警总频次, 给学生实训技能考评提供一个统一的标准。
2、交、直流稳压电源
(1) 励磁电源：直流电220V/0.5A，具备过流保护。
(2) 同步电机开关电源：直流电0～220V/2A持续可调稳压电源一路，具备过流保护。
(3) 可调电源：±12V/0.5A双路，＋5V/0.5A一路，具备短路故障软截至自行恢复保护功能。
(4) 交流电：①、配有变电器一组，变电器原边针对不同的布线能加220V，也能加380V交流电，盖上开关后，变电器副边就可以导出36V、110V、20V、20V、12V、6.3V的交流电流；②、配有单相电交流稳压器一组，可获得沟通交流0～250V可调式工作电压；③、控制屏配有单相电三极220V电源插头及三相四极380V电源插头。
3、交、直流电仪表盘
(1) 交流电压表：0～500V带镜面玻璃交流电压表一只，精密度1.0级。
(2) 交流电压表：0～5A带镜面玻璃交流电流表一只，精密度1.0级，具备超测量范围报案、标示、截断总开关电源等服务。
(3) 输出功率、功率因数表：由全智能、高精密A/D变换芯片和悉数显电源电路组成。根据键控、数显式对话框完成人机对换作用控制方式。为了保证检测范围和测试精密度，在硬、app上平均分八档地区，全自动分辨、全自动换挡。功率测量精密度1.0级，工作电压、电流量测量范围分别是450V、5A，精确测量功率因素时还可以自行分辨负荷特性（理性表明"L"，溶性表明"C"，纯电阻无法显示），可储存15组数据信息，供及时查看。
(4) 直流电压表：直流电数字电压表1只，检测范围0～300V，三位过半数显，输入电阻为10MΩ，精密度0.5级。
(5) 直流电流表：直流电数字电流表1只，精度等级为0～5A，三位过半数显，精密度0.5级，具备超测量范围报案、标示、截断总开关电源等服务。
4、整流二极管：IN5408四只
（二）实验桌
实验桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、而磨高密度纤维板、构造牢固，造型设计别具一格。餐桌左右各配有2个抽屉柜（有锁）。
