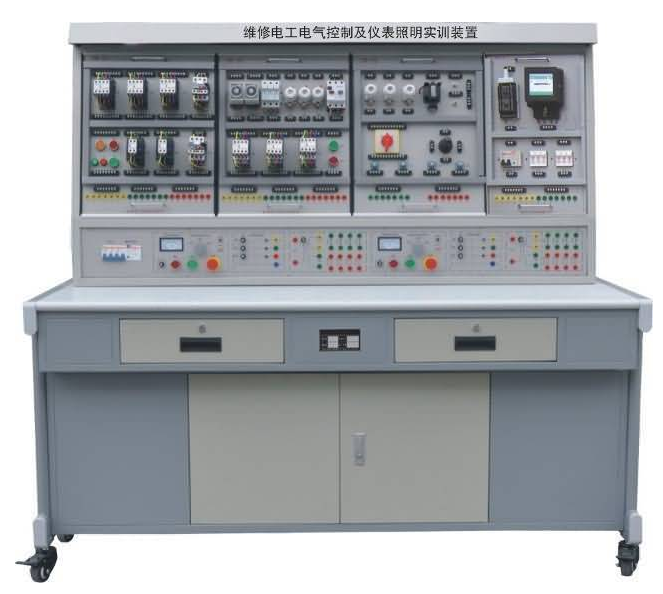

维修电工电气设备控制及仪表盘照明灯具电路综合性实训考评设备
一、简述
“电气设备控制及仪表盘照明灯具电路实训考评设备”是依据劳动和社会保障部授予的维修电工初、中级技能考核方案所列举的实训配电线路而研制的实训设备，根据本实训装置实训实际操作，快速上手这门课程的实践应用技术和专业技能，该实训设备不但能够学生开展专业技能实训，都是公办专科学校、技工学校、职业学校及工作职业资格培训单位初中级、初级维修电工理论考试的教学器材。
二、特性
1.电气设备控制配电线路电子器件都装到做为槽板的安装板上，操作简便、拆换方便快捷，有利于扩展功能或开上新实训；实际操作视频的挑选具备广泛性、应用性、合理性。
2.工作台仅需三相四线的交流电，就可以交付使用；
3.技术培训使用的控制配电线路和经独特定制的小型电机，可仿真模拟加工厂中各种各样的电气设备拖拽系统软件，能够满足维修电工安装、调节、故障诊断及故障检测等能力提升的需求；
4.继电器触碰控制配电线路实训每一个电子器件都能通过输电线拉到接线接线端子上，学生们接线时只需要在接线端子中进行接线，有益于维护电子器件；实训时通过电线槽布线，开展加工工艺走线练习；
5.交流接触器和热继器等电气元器件全部采用世界各国著名品牌，确保机器设备的质量、特性；
6.配有工作电压型漏电保护开关和电流量型漏电保护开关，保证作业者的安全性；各电源电压都有监示及过流保护等服务，当实训后发生操作失误或因为接线不正确而引起短路故障时，设备可自动维护，防止损坏熔断丝和受损家用电器，确保实训顺利开展；
7.控制屏还设置了计时器兼报案录像仪（服务项目管理工具），给学生实践技能的考评提供了一个统一的标准；
8.实训电路与设备开关电源连接根据多功能插座和高可靠护线套构造小手枪插接线，安全快捷；
9.设备上配有三相电源导出短路故障软截至保护功能，避免了学生们实训时因为接线错误或操作失误而出现短路故障毁坏电子器件，同时能确保实训顺利开展并节省了实训成本。
三、技术规格：
1.输出电压：三相四线制380V±10% 50Hz
2.办公环境：工作温度范畴-5～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.设备容积：＜1.5KVA
4.尺寸：1305×805×1630mm3
四、电气设备控制及仪表盘照明灯具电路实训考评设备配置
（一）SG02开关电源控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板。
主控芯片功能板配置网络资源：
1.三相四线电源键入，经漏电保护开关，总开关后，根据起、停按键控制交流接触器导通，并设有变向控制按键；
2.控制屏上面有450V指南针交流电压表1只，根据波长开关心换能够观察三个电网电压；
3.计时器兼报案录像仪（服务项目管理工具），平常做为数字时钟应用，具备设置试验时长、按时报案、关闭电源等服务；还能够自动记录因为接线或操作不正确造成的走电报警、电源短路的总体频次, 给学生实训技能考评提供一个统一的标准；
4.全智能多用途沟通交流电路精确测量电度表：八位LED表明，可以同时测绘工作电路中电流量I、工作电压V、输出功率KW、电磁能KWh、上班时间T。精密度1.0级。
5.沟通交流低压电源：配有变电器一只，原边220V、副边26V和6.3V的交流电流，6.3V用以指示灯开关电源，26V用以能耗制动中整流器电路的交流电；
6.4只5408二极管，用以能耗制动的整流器电路；
7.三只75Ω/75W电阻器用以电机电机软启动、一只10Ω/25W用以异步电动机的能耗制动。
（二）实训桌
实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板、构造牢固，造型设计别具一格。餐桌左右各配有2个抽屉柜（有锁），还带有木柜，各自适合于摆放小挂件和实训物件。
五、电气设备控制及仪表盘照明灯具电路实训考评设备实训新项目
1.单相电启动停止控制电路
2.异步电动机启动控制电路
3.异步电动机两个地方控制电路
4.异步电动机互锁正反转控制电路
5.双向互锁控制电路
6.全自动次序控制电路
7.手动式顺序启动
8.异步电动机星、三角控制电路
9.异步电动机能耗制动控制电路
10.按键互锁的三相异步电动机正反转控制配电线路
11.交流接触器互锁的三相异步电动机正反转控制配电线路
12.双向互锁的三相异步电动机正反转控制配电线路
13.单边缓解压力运行及反接制动控制配电线路
14.异步电动机反接制动控制电路
15.全自动来回控制配电线路
16.正反转启动、运行控制电路
17.带有点儿动全自动来回控制电路
18.异步电动机锁紧控制电路
19.异步电动机单相电启动、运行控制电路
20.三相异步电动机定签串的电阻器缓解压力运行手动式控制配电线路
21.三相异步电动机定签串的电阻器缓解压力运行全自动控制配电线路
22.交流接触器控制单速电动机控制配电线路
23.时间控制器控制双速电机的控制配电线路
24.C620-1型数控车床控制电路
25.电葫芦控制电路
26.Y3150型数控滚齿机控制电路
27.电葫芦电路
28.Z3040摇臂钻电路
29.CA6140数控车床电路
30.并励电动机的启动
31.并励电动机的变速
32.并励电动机的正反转
33.并励电动机的制动系统
34.电源插座和一个开关控制一盏灯（日光灯、荧光灯管 二极走电开关）
35.2个双连开关控制一盏灯（日光灯、荧光灯管 二极走电开关）
36.三个开关控制一盏灯（日光灯、荧光灯管 二极走电开关）
37.日日光灯线路接线
38.语音控制开关控制日光灯电路的接线
39.触碰延迟开关控制日光灯电路的接线
40.人体感应开关控制日光灯电路的接线
41.单相电表立即接线电路
42.单相电表经电压互感器的接线电路
43.电流表、电流计接线电路
44.万能转换开关的电压表测量三相电压接线
45.一只电压互感器用以单相电回路的控制电路接线
46.三只电压互感器接成星型接线电路
47.三只电压互感器接成三角形接线电路
48.三相功率因数表的测量电路
49.三相三线有功功率电表的接线电路
50.三相三线有功功率电表经电压互感器的接线电路
51.三相四线有功电表的接线电路
52.三相四线无功功率电表经电压互感器的接线电路
53.三相四线无功功率电表的接线电路
54.三相四线无功功率电表经电压互感器的接线电路
