单片机应用综合实训平台
在物联网、智能制造与嵌入式系统快速发展的今天，单片机应用综合实训平台已成为高职院校电子、自动化、计算机等专业开展实践教学的核心载体。本套单片机应用综合实训平台严格依据国家职业标准设计，将单片机应用技术、应用电子及无线电技术等课程通过工作任务训练有机结合，广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理与过程控制等领域。本文将从产品特点、技术性能、模块配置、服务支持及实训项目等多维度，全面解读一款高性价比的单片机应用综合实训平台，为院校建设单片机应用技术实验室提供一站式参考方案。
一、产品特点：模块化、开放性设计让单片机应用综合实训平台更灵活
任务驱动式教学设计：本单片机应用综合实训平台将典型工作任务量化为多个子任务，提供丰富的实训单元模块，包括单片机（MCS51、STM32）、显示、传感器、执行对象、按键开关、信号采样处理、无线通信等模块。适合《单片机技术》《电子技术应用》《数字电子技术》《模拟电子技术》等课程的实训教学。
独立模块化、半开放式结构：各个模块中输入、输出及控制口的大部分管脚均采用防转柱及插座引出。教师和学生可根据教学内容任意选择模块进行组合设计，通过连线及编写控制程序完成实验，创新性强。这种设计使得单片机应用综合实训平台既能满足基础验证性实验，也能支撑综合性、设计性及创新性项目。
透明可视化设计：实训单元模块由透明元件盒及PCB板构成，元件盒体由透明有机工程塑料注塑而成，面板采用PCB板制作。导线插孔采用防转座引出，导线装有弹性插头，保证可靠连接。模块间采用排线或连接导线互连，内部元器件一目了然，便于教学演示与故障排查。
二、技术性能：稳定可靠的单片机应用综合实训平台
输入电源：单相三线～220V±10% 50Hz
装置容量：＜1.5kVA
外形尺寸：实训平台1600mm×700mm×1530mm，电脑桌560mm×600mm×1020mm
安全保护：具有漏电保护功能，符合相关国家标准
上述技术参数确保了单片机应用综合实训平台在长期、高强度教学使用中的稳定性与安全性。
三、基本配置及功能：构建完整的单片机应用综合实训平台教学体系

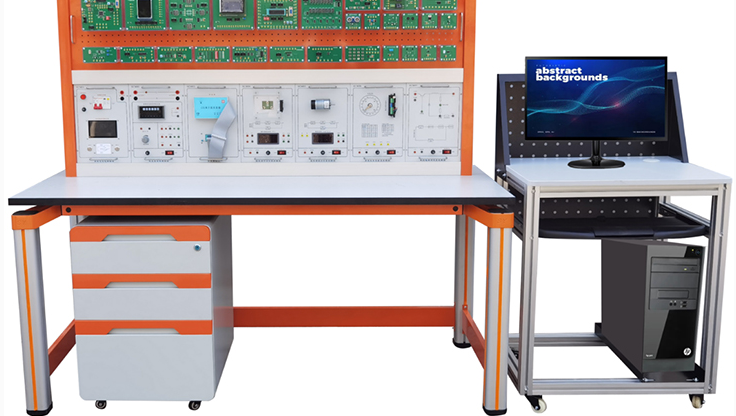

一套完整的单片机应用综合实训平台主要由实训台、电源挂件、直流电源/直流电压表挂件、仿真器挂件、直流调速闭环系统挂件、温度调节闭环系统挂件、步进电机控制系统挂件、数控电源研究系统挂件、实训挂板、实训模块、电脑桌、活动柜及配件等组成。
1. 实训台
台面板采用E1级三聚氰胺复面合成板加防静电胶皮，厚度约25mm。
四个工业铝型材立柱支撑，端部可调节高度，台面高度约800mm，承重约300kg。
立柱截面70×70mm，四面带槽，槽宽约8.2mm，适用工业铝型材通配螺母。
C字形铝压成型构件（左右对称），外形不小于160×166×70mm，单件比重不小于0.37kg，采用压铸成型工艺，表面蓝色静电喷涂。
独立框架式结构，由上中下左右五根工业型材分割为上下两个区域，表面光滑无凹槽，可放置交直流电源、测量仪表和实验模块。两侧提供单相多功能插座和三相四线交流电源插座。
2. 活动储物柜
圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸约450×550×705mm，总重量≥31kg。
柜体四边R=30mm圆弧设计，边框总厚度≤2.5mm；承重型卡扣式三节轨，导轨承重≥30kg；抽屉把手卡套式钣金卷边，尺寸≥440×45×18mm；联体锁设计，底部4个1.5寸万向带刹车脚轮。
3. 电源挂件
提供单相漏电保护器、智能电源管理系统、电源指示、电源保护及AC220V电源输出接口。
4. 直流电源、直流电压表挂件
五路固定直流电源：±12V、±5V、+24V；一路0～5V直流可调电源；一只直流电压表，量程0～20V，分200mV、2V、20V三档，精度0.5级。
5. 仿真器挂件
提供51仿真器一只，USB通讯接口2个（有延长线），串口通讯接口1个（有延长线）。
6. 直流调速闭环系统挂件
24V直流电机，自带霍尔编码器A、B正交相位90°信号输出，转速0～1000rpm/min，0-5V PWM调节模块，转速表显示当前转速。面板印有闭环系统原理图，集PID运算调节和高速计数器运算调节。
7. 温度调节闭环系统挂件
由温度表、加热卤素灯、0-5V PWM调节模块、DS18B20传感器、PT100传感器、温度变送器和散热风扇组成。DS18B20输出数字信号可直接与单片机接口；PT100经变送器输出电压信号。加热区由透明有机玻璃设计，便于观察。面板印有闭环系统原理图。
8. 步进电机控制系统挂件
DC6-40V供电的42步进驱动器，采用DSP技术，电流范围0.3A-2.2A，具有半流、过压、过流等短路保护，1600-6400细分可调，可驱动4、6、8线两相步进电机，脉冲响应频率最高75KHZ。配套2相步进电机42J06，步距角1.8°，额定电流1A。面板印有步进驱动器详细参数图表。
9. 数控电源研究系统挂件
输入电压+24V、+5V，系统通过STM32主机模块、电压/电流采样模块、PWM驱动电路完成直流稳压电源的控制研究。面板印有控制系统原理图。
10. 实训挂板
挂在实训台上层，用于放置实训模块搭建电路。
11. 实训模块（共37块）
实训模块由透明元件盒及PCB板构成，导线插孔采用防转座引出，弹性插头保证可靠连接。主要模块包括：
MCS51主机模块（可仿真及烧录51系列，I/O口灯光指示）
STM32主机模块（支持烧录仿真，提供启动方式选择及外部Flash）
称重传感器、空气质量传感器、超声波发射接收、LM35温度传感器、18B20温度传感器、光照传感器、气压传感器、心率传感器、数字温湿度传感器
ICL7135模数转换、并行A/D（ADC0809）、并行D/A（DAC0832）、串行A/D（TLC2543）、串行D/A（TLC5618）
并串转换模块（74LS164、74LS165）、运放模块（LM324）、音频解码（VS1053）、音频功放、十进制计数器（4017）、单次脉冲与时钟、8位动态/静态数码管显示、128×64液晶显示、TFT触摸屏（3.2寸电阻式）
八位独立按键、矩阵键盘、PNP三极管驱动（9012+ TIP42C）、直流电机驱动（H桥）、蜂鸣器（有源+无源）、扬声器（8Ω/5W）、直流电机（带槽型光耦）、交通灯（双色LED+数码管倒计时）、U盘/SD卡（CH376）、AK040语音（63种语音）、RS485通信（MAX485，2块）
12. 电脑桌
铝型材+钣金结构，台面防火防水耐磨高密度板，立柱及横梁30×30工业铝合金型材，键盘位抽屉式（300mm导轨），底部带刹车万向轮，尺寸约560×600×1020mm。
13. 活动柜
铁质双层亚光密纹喷塑结构，优质钢材骨架，材料厚度不小于1.2mm。
14. 配件
配套实训指导书和实训导线。
四、服务与支持：互联网+运维系统赋能单片机应用综合实训平台
为保障教学顺利进行，本单片机应用综合实训平台配备全流程客户服务管理平台——“互联网+设备运维系统”，包含智能电源管理系统、手机APP、PC端软件及后台系统。
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；一键锁定功能防止漏电保护器误合闸；故障锁定功能确保故障跳闸后只能远程清除；支持无线4G和有线以太网与手机APP、PC端云平台通讯，无网络时可离线独立运行。
智能终端：以32位ARM为核心，4.3寸彩色触摸屏人机交互，实时监控电压、电流、功率、功率因数、频率、电能等参数；支持Zigbee、CAN等多种通信模式，具备语音播报功能；可刷卡请求开启设备，PC端授权后启动，并可分时预约启停。
手机APP：实时显示电压、电流、有功/无功功率、电能、设备温度、漏电电流等；可智能查找近2年用电数据；设置限定电能值、负载值、超温值、过欠压值及恢复时间；支持报警日志、操作日志、故障日志查看；可通过微信小程序远程控制智能开关通断。
PC端软件：每个设备状态信息显示，具备故障分析、用电能效分析、集中管理、个人中心、用户报警定位跟踪与信息统计；管理员权限管理；可一键开启/关闭所有设备或单独控制每台设备。
后台系统：包含账号管理、设备管理、报修管理、用户管理。设备管理含监控管理（实时视频监控教室，一键预览设备在线及运行情况，分析使用率及运行时间）、设备节点（显示位置、编码名称、挂载情况等）。报修管理支持远程报修与远程维护。用户管理可连通手机号，实名认证，数据连接云平台数据库。
现场需对功能逐一演示，并提供有效权威证明文件。
五、实训项目：覆盖单片机应用综合实训平台全部教学场景
单片机基础实训项目（27项）
跑马灯、计数器、定时器、外部中断、音频驱动、蜂鸣器驱动、查询式键盘、矩阵键盘显示、电子音乐演奏、128×64液晶显示、动态扫描数码管显示、静态扫描数码管显示、ADC0809应用、DAC0832应用、TLC2543串行AD转换、TLC5618串行DA转换、74LS164串转并、74LS165并转串、AK040语音测试、DS18B20温度测量、RS232串行51通信、RS232串行STM32通信、STM32触摸屏显示、STM32 ADC使用、STM32内部温度传感器测温、STM32外部Flash、RS485通信。
单片机综合实训项目（12项）
出租车计价器、超声波倒车雷达、电子语音万年历、电子秤、交通灯控制系统、温度调节闭环控制系统、直流步进控制系统、直流调速闭环控制系统、数据采集系统、环境监测系统、DDS信号发生器、MP3音乐播放器。
