单片机技术应用实训考核装置

单片机技术应用实训考核装置

随着物联网、智能制造和嵌入式技术的迅猛发展，单片机技术应用实训考核装置已成为高职院校电子、自动化、计算机等专业不可或缺的教学装备。该单片机技术应用实训考核装置广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，是学生掌握单片机核心技术的关键实训平台。本文将从产品特点、技术性能、基本配置及功能模块等多个维度，深度解析一套高性价比的单片机技术应用实训考核装置，为院校建设单片机应用技术实验室提供参考方案。

一、产品特点：模块化、开放性设计让单片机技术应用实训考核装置更灵活

本套单片机技术应用实训考核装置严格依据国家职业标准中相关内容设计，将单片机应用技术、应用电子及无线电技术等课程通过工作任务训练有机结合。它能够将典型工作任务量化为多个子任务，并提供丰富的实训单元模块，涵盖单片机（MCS51、STM32）、显示、传感器、执行对象、按键开关、信号采样处理、无线通信等模块。无论是《单片机技术》《电子技术应用》，还是《数字电子技术》《模拟电子技术》，这套单片机技术应用实训考核装置都能完美适配教学需求。

该单片机技术应用实训考核装置的实训单元模块采用独立的模块化、半开放式设计。各个模块中输入、输出及控制口的大部分管脚均采用防转柱及插座引出，教师和学生可根据教学内容任意选择模块进行组合设计，通过连线及编写控制程序来完成实验，创新性强。此外，模块由透明元件盒及PCB板构成，元件盒体采用透明有机工程塑料注塑，面板为PCB板，导线插孔采用防转座引出，配合弹性插头保证可靠连接。模块间可用排线或连接导线互连，极大提升了实训的便捷性和灵活性。

二、技术性能：稳定可靠的单片机技术应用实训考核装置

为保证长时间、高强度教学使用，该单片机技术应用实训考核装置在技术指标上做了精心设计：

• 输入电源：单相三线～220V±10% 50Hz

• 装置容量：＜1.0kVA

• 外形尺寸：实训平台1600mm×700mm×1530mm，电脑桌560mm×600mm×1020mm

• 安全保护：具备漏电保护功能，符合相关国家标准

这些参数确保了单片机技术应用实训考核装置能在各类实验室环境中稳定运行，保障师生操作安全。

三、基本配置及功能：构建完整的单片机技术应用实训考核装置教学体系

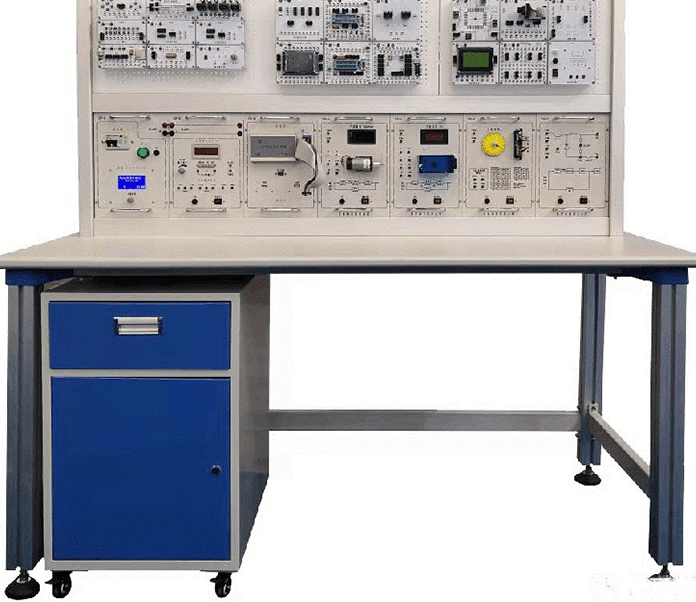

一套完整的单片机技术应用实训考核装置由实训屏、实训桌、电源挂件、直流电源/直流电压表挂件、仿真器挂件、直流调速闭环系统挂件、温度调节闭环系统挂件、步进电机控制系统挂件、数控电源研究系统挂件、实训挂板、实训模块、电脑桌、活动柜及配件等组成。这种模块化组合使得单片机技术应用实训考核装置既能满足基础验证性实验，也能支撑综合性、设计性及创新性实训项目。

四、各功能模块详解：单片机技术应用实训考核装置的核心亮点

（一）实训屏与实训桌

实训屏采用工业型材结构，表面光滑无凹槽，双层设计分别放置电源模块、实训模块及实训挂板。实训桌规格为1600mm×700mm×800mm，主体采用高性能表面氧化铝型材及一次成型铝压铸框架连接构件（非焊接工艺），表面静电喷涂，用户可自行DIY组装。桌面为25mm E1级三聚氰胺饰面板，承重不低于200kg。储存柜底部配有4只高强度万向可制动PU脚轮，方便移动。整套单片机技术应用实训考核装置外观简约大气，符合现代审美趋势。

（二）电脑桌与储存柜

钢铝结构电脑桌装有4只万向轮，配备电脑后靠、键盘托、主机支架。储存柜用于存放实训模块及工具，同样配备万向脚轮，方便移动。

（三）核心实训模块

1. 主机模块：采用AT89S52单片机（DIP40封装），内置256Byte RAM、8KByte FLASH、三个16位定时器、看门狗电路，支持64K RAM/ROM扩展，32个IO口，6个向量中断源，工作频率0~33MHz。模块设计有在系统下载接口，可通过USB下载器编程，无需拔下芯片。同时集成串行通信接口（含升压电路）和手动复位按钮，并配有有源蜂鸣器驱动电路。

2. 电源模块：采用线性电源+开关电源混合方案，单片机等芯片由线性电源供电降低干扰，电机等大功率器件由开关电源供电确保功率。漏电保护开关总控，船形开关分控市电与低压电。模块提供三组独立低压电源（含两组正负双输出），并配有AC220输出插板，每组电源均有保险丝过载保护。

3. 仿真器模块：配备高性能MCS51仿真器，支持全功能仿真和软件仿真。仿真软件为中国自主研发，支持中文、关键字提示、自动符号配对，支持64K程序地址断点、64K源程序有效行断点、64K临时断点，可实时查看单片机内部寄存器状态，通过USB接口与计算机连接。

4. 显示模块：包含8位跑马灯（逻辑电平指示）、8位数码管动态显示、16×32点阵LED屏、1602字符液晶、128×64绘图液晶，覆盖单片机常用显示方案。

5. 继电器模块：6路继电器，每路均带光电隔离和独立工作指示灯。其中2路为AC220V控制继电器（可控制交流电机正反转及停止），4路为电子连线座输出。触点容量250V/6A、DC28V/12A。

6. 指令模块：包含8个独立键盘接口、8路8位开关量输入、4×4矩形键盘接口，以及PS2键盘鼠标接口，满足从基础到复杂的输入需求。

7. ADC/DAC模块：集成ADC0809和DAC0832，板载0-5V模拟电压输出、8等级LED电平指示器、有源时钟发生器，便于调试。

8. 交直流电机控制模块：支持24V直流减速电机和220V交流减速电机，转盘下方设有光电开关计数器，可感知位置和转速，并配有超程保护输入端口。

9. 步进电机控制模块：配备24V两相步进电机及大功率驱动器，采用水平移动机构将轴转运动变为直线运动，铝直尺刻度指示。闭环元件和超程保护电路确保安全。

10. 传感器配接模块：4路传感器接口，两组16路光电隔离IO口，可仿PLC与24V传感器连接。

11. 扩展模块：包含82C55（三端口全部引出）和74LS245，可用于扩展实验。

12. 温度传感器模块：配备DS18B20（数字量）和LM35（模拟量），LM35加有运放提高精度，内置大功率加热电阻和加热指示器，可用于恒温控制实验。

13. 智能物料搬运装置：双轴机器人（X/Y轴），配备行程开关、光电传感器、光纤传感器，具有硬件自动保护功能，各端口完全开放，支持创新设计。

14. 串行扩展模块：由74HC595、74HC138、74HC165组成，适用于串入并出、译码、并行读取等场景。

15. 并行扩展模块：由74HC377、74HC245组成，用于数据锁存和信号收发。

16. 四层电梯实训模型（全室20台共配1套）：包含升降电机、极限开关、导轨、随行电缆、厅门、召唤按钮、楼层显示、轿厢、开关门机构、平层装置、轿厢内指层灯、轿厢照明、控制系统。智能电梯控制系统集成12864液晶、蓝牙模块、指纹模块、刷卡模块，可实现手机呼梯、指纹录入、IC卡管理等功能，模拟楼宇自动化。

17. 智慧云教学实验平台（全室20台共配1套）：由通用平台、多系列硬件模块、上位机教学资源软件组成，支持磁吸固定、探针连接。平台提供不同安全电压独立电源输出，支持“通讯”与“自动”两种通信模式一键切换，具备实验模块在线监测功能。云平台支持PC、移动终端、智能网关登录，具备项目管理、云网关配置、设备管理、多种传感器节点接入（温度、湿度、光照、CO₂、风速、气压、空气质量、可燃气体、火焰、红外对射、声音、霍尔、称重、压电、位移、热电偶、超声波等）。
