现代电气控制系统安装与调试实训平台
一、概述：为何现代电气控制系统安装与调试实训平台成为职教必备
在现代职业教育体系中，电气自动化、机电一体化、电工维修等专业对学生的实践能力要求极高。现代电气控制系统安装与调试实训平台正是为满足这一需求而设计的综合性教学设备。该平台集成了机械运动模块、继电控制模块、仪表显示模块、按钮单元、组态模块、特种电机单元、通信单元等核心部件，形成一个完整的工业控制微缩系统。
现代电气控制系统安装与调试实训装置承担着电机拖动、电机控制、电气设备安装与调试等关键课程的实验实训任务。通过在该平台上反复操练，学生能够系统掌握PLC、变频器、触摸屏的使用技巧，以及基于这些核心器件的控制系统设计、安装、调试与维修综合技能。更重要的是，该现代电气控制系统安装与调试实训考核装置注重培养学生综合开发可编程控制器应用能力，使其毕业后能快速胜任企业岗位。
该平台功能极其丰富，涵盖电气控制系统的电路设计、安装布线、传感器接线与调整、PLC编程、模拟量模块应用、人机界面组态、电机驱动（包括变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器）参数设定，以及典型机床控制电路故障排除等。特别值得一提的是，装置中实现了多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），高度还原了工业现场的真实控制过程。实训内容广泛、变化多样，堪称一款典型的职业能力培养设备，通过在该现代电气控制系统安装与调试实训平台上的系统训练，学生的职业能力可获得大幅提升。

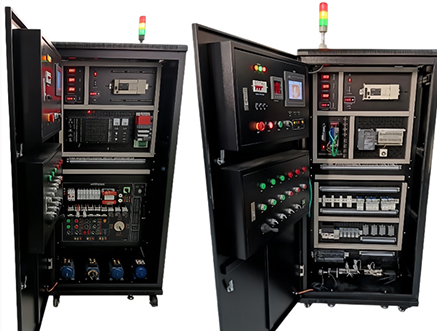

该装置采用标准的配电柜为主柜，巧妙利用柜体双面空间，科学布置电器及配套器材。这种创新设计有效克服了传统设备占地面积大、布局不合理的问题，实现了占地面积小、布局紧凑、结构清晰、功能齐全的目标，显著提高了考核与实训效率。整套现代电气控制系统安装与调试实训考核设备由柜架、观察窗、仪表操作盘、电气系统、电机机组等部分组成，结构严谨，便于教学与管理。
二、现代电气控制系统安装与调试实训考核设备技术指标
输入电压：三相五线 ～380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜2000m
装置容量：＜1kVA
外形尺寸：850mm×800mm×1800mm
电脑桌尺寸：长×宽×高＝600mm×530mm×1000mm
安全保护：具有漏电保护，符合国家标准
三、现代电气控制系统安装与调试实训考核设备结构功能特点
一体化设计，操作便捷：本装置由控制柜与受控对象组成完整系统，占地面积小、可移动、内部配有照明设施和操作面板。所有控制点和通讯接口均引至专用接线板上，极大提升了实训的便利性。
模块化安装，灵活调整：控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可依据教学需要灵活调整布局。布线采用工业线槽板前方式，设备进出线通过塑料软管及接头与受控对象连接，受控对象外置便于观察与测量。
扩展性强，适配多元需求：本装置采用模块式结构，通过选择不同配置、调整系统参数，即可满足从基础到高阶的控制系统教学需求。无论是初级电工培训还是高级技师考核，这套现代电气控制系统安装与调试实训考核设备都能游刃有余。
四、本设备可完成的典型实训项目举例（部分精选）
本现代电气控制系统安装与调试实训平台可支持多达48个实训项目，覆盖从基础电路到复杂系统集成的全流程：
基础电路测量与电机控制
转换开关与电压表连接测量三相电压
三相电流的测量
电力综合仪表的使用
三相异步电动机直接起动、停车控制
接触器联锁的三相交流异步电动机正、反转控制
按钮联锁的正、反转控制
按钮、接触器双重联锁的正、反转控制
Y-△（手动切换）起动控制
Y-△（时间继电器切换）起动控制
定子绕组串联电阻起动控制
能耗制动控制
降压起动及反接制动控制
两台电动机的顺序控制
电动机的往返行程控制
普通车床控制电路
电动葫芦控制电路
点动、连续转动控制
两地控制电路
接触器控制的双速电动机调速
时间继电器切换的双速电动机调速
离心开关配合的反接制动
变频器与PLC综合应用
变频器面板功能参数设置和操作
外部端子点动控制
电机多段速度控制
工频、变频切换控制
基于PLC模拟量方式的变频开环调速
基于面板操作的电机开环调速
基于PLC通信的变频器开环调速
PLC控制电机顺序起动
触摸屏组态与运动控制
触摸屏的参数设置与编程
触摸屏组态控制三相异步电机点动与自锁
触摸屏组态控制三相异步电机正反转
触摸屏组态控制三相异步电机星三角起动
触摸屏组态控制变频器模拟量调速
步进驱动器的参数设置
步进电机的控制
步进电机的PLC开环控制
编码器的使用
基于编码器的步进电机闭环控制
交流伺服驱动器的参数设置
交流伺服电机的闭环控制
温度控制器的调试及热电阻的使用
基于热电阻的PLC温度控制
传感器的使用
基于传感器的PLC位置控制
多台PLC主、从站通信
典型机床电路故障排除（高级技能）
X62W铣床电气控制电路单元常见故障检查与排除
T68镗床电气控制电路单元常见故障检查与排除
五、本设备的标准配置清单
下表详细列出了现代电气控制系统安装与调试实训考核设备的核心组件与技术参数，确保您选购的设备完全满足教学与考核需求。
序号 | 名称 | 数量 | 单位 | 备注 |
|---|---|---|---|---|
1 | 实训柜 | 1 | 台 | 850×800×1700mm，钢结构，带自锁脚轮，可自由布置 |
2 | 主令电气及仪表单元 | 各1 | 套 | 含进线电源控制与保护、主令电气元件、指示灯、触摸屏、显示仪表、急停按钮等 |
3 | PLC网络组态单元 | 1 | 套 | 含中型PLC、微型PLC、模拟量模块、扩展模块、恒流源/恒压源、数字显示仪表、台达伺服驱动器、步科步进驱动器等 |
4 | PLC控制单元 | 1 | 套 | 含微型PLC、模拟量模块、扩展模块、恒流源/恒压源、数字显示仪表、变频器、伺服驱动器、步进驱动器等 |
5 | 继电控制单元 | 1 | 套 | 含断路器、熔断器、接触器、中间继电器、热保护继电器、行程开关、时间继电器；另含伺服/步进电机驱动的小车运动装置（含传感器、微动开关、滚珠丝杠、增量型编码器） |
6 | PLC控制型机床电路智能考核单元挂板 | 1 | 套 | 含X62W铣床电路、T68镗床电路，PLC控制 |
7 | 电脑推车 | 1 | 张 | — |
8 | 工具 | 1 | 套 | — |
9 | 可编程控制器 | 1 | 套 | 三菱系列，详见附表一 |
10 | 触摸屏 | 1 | 个 | 昆仑通泰，TPC7062TI |
11 | 旋转编码器 | 1 | 个 | — |
12 | 伺服电机 | 1 | 个 | — |
13 | 步进电机 | 1 | 个 | — |
14 | 伺服电机驱动器 | 1 | 台 | 台达，ASDA-B2 |
15 | 步进电机驱动器 | 1 | 台 | — |
16 | 直流调速器+直流电机 | 1 | 套 | — |
17 | 智能考核系统 | 1 | 套 | — |
18 | 实验室智能电源监控系统 | 1 | 套 | — |
附表一：三菱可编程控制器配置明细
序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
|---|---|---|---|---|---|
1 | 三菱模块 | Q00UCPU | 1 | 块 | — |
2 | 三菱电源单元基板 | Q35B | 1 | 条 | 5位基板 |
3 | 三菱模块 | Q61P | 1 | 块 | 输入100-200AC，输出DC5V/6A |
4 | 三菱模块 | QX40 | 1 | 块 | DC16输入 |
5 | 三菱输出模块 | QY10 | 1 | 块 | AC16输出 |
6 | 三菱CC-Link通信模块 | QJ61BT11N | 1 | 块 | — |
7 | 三菱通讯线 | — | 1 | 条 | — |
8 | 三菱可编程控制器 | FX3U-32MT | 1 | 个 | — |
9 | 三菱主机 | FX3U-32MR | 1 | 个 | — |
10 | 三菱模块 | FX3U-3A-ADP | 1 | 个 | — |
11 | 三菱CC-Link通信模块 | FX2N-32CCL | 2 | 个 | — |
12 | FX系列下载线 | RS-232 | 1 | 条 | — |
13 | 485通讯模块 | FX3U-485-BD | 2 | 个 | — |
14 | 三菱变频器 | FR-E740-0.75K-CH | 1 | 台 | — |
综上所述，现代电气控制系统安装与调试实训平台以其全面的功能、模块化的结构、丰富的实训项目和可靠的硬件配置，已成为职业院校电气自动化专业建设的首选方案。无论您是正在寻找现代电气控制系统安装与调试实训装置厂家，还是希望了解现代电气控制系统安装与调试实训考核设备报价，这套系统都能为您提供从基础教学到高级技能考核的一站式解决方案。如需进一步获取现代电气控制系统安装与调试实训平台技术方案或定制化配置，欢迎随时联系我们，共同打造贴合您院校需求的实训基地。
