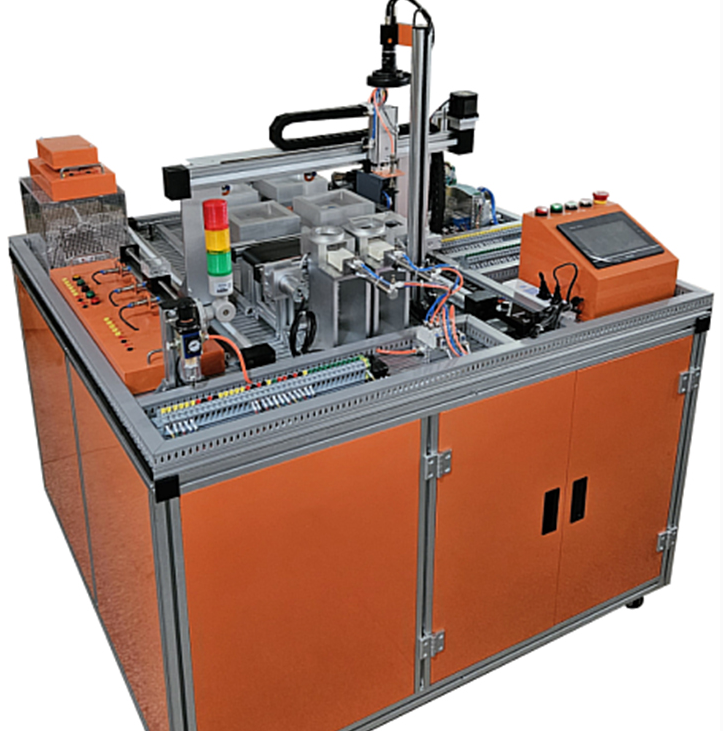

电气智能化系统安装技术实训装置

电气智能化系统安装技术实训装置

一、 建设背景与时代呼唤：为何电气智能化系统安装技术实训装置成为刚需

随着“中国制造2025”战略的深入实施，以信息物理系统和工业机器人为代表的智能制造技术，正以前所未有的速度重塑全球制造业格局。制造业作为国民经济的基石，其智能化转型对高技能人才提出了迫切需求。传统的教学模式已难以满足企业对掌握电气智能化系统安装技术实训装置、工业4.0智能控制等前沿技术的复合型人才的需要。

在此背景下，经过广泛的市场调研与深度的校企合作，我们研发了新一代电气智能化系统安装技术实训装置。这套电气智能化系统安装技术实训设备精准对标国家职业技能标准，旨在打造一个集“职业技能竞赛、技能培训鉴定、一体化教学改革、高技能人才基地”四大功能于一体的综合实训平台。它不仅是学习工业机器人应用与维护的理想载体，更是实现“理论教学与实践操作融通、能力培养与岗位需求对接”的关键桥梁。通过这套电气智能化系统安装技术实训台，学生能够系统掌握从基础电气布线到复杂系统集成的全流程技能，真正实现“学做合一”。

二、 建设目标：打造全能型电气智能化系统安装技术实训基地

本套电气智能化系统安装技术实训装置的设计，紧密围绕院校未来发展规划，致力于达成以下五大核心目标：

1. 满足多层次人才培养需求：无论是初级技能训练，还是高级技师、高级工程师的培养，这套电气智能化系统安装技术实训设备都能提供从基础到创新的阶梯式教学支持，全面覆盖各级别职业资格认证需求。

2. 紧跟前沿技术发展步伐：装置集成了PLC控制、工业机器人、智能监控等最新技术，确保教学内容与产业前沿同步，让学生在校即可接触并掌握电气智能化系统安装技术的最新工艺、知识与技能。

3. 服务社会多元化培训需求：不仅能服务于学历教育，更能高效承接企业职工培训、农村劳动力转移、退役军人技能转换等多种社会化培训与鉴定任务，成为区域性的高技能人才孵化器。

4. 支撑高水平师资队伍建设：为教师提供开展一体化教学、参与技能竞赛、进行学术交流的实战平台，助力培养更多“双师型”骨干教师，提升整体教学质量。

5. 构建多功能综合性示范基地：作为一个开放式的教学、科研、竞赛中心，该电气智能化系统安装技术实训装置将成为推动课程改革、开展学术研讨、举办技能大赛的理想场所。

三、 技术优势：五大特性铸就卓越的电气智能化系统安装技术实训体验

本套方案在设计之初便确立了“实用性、实操性、职业性、综合性”的核心理念，其技术优势主要体现在以下五个方面：

• 技术的先进性：整套方案深度融合了PLC控制、工业以太网通信、伺服驱动等现代制造业的核心控制理念，代表了电气智能化系统安装技术的先进水平。

• 技术的前瞻性：在夯实基础的同时，前瞻性地引入了工业机器人控制、RFID产品溯源、工业视觉识别等前沿科技，确保学生所学技能在未来3-5年内仍具竞争力。

• 技术的综合性：它是一个集“光、机、电、气、液、网络”于一体的微型智能工厂，完美覆盖了机电一体化、电气自动化等专业的核心知识点与训练项目。

• 技术的职业性：所有训练内容均对标国家职业标准，既可进行日常教学练习，也能直接用于技能鉴定考核，实现了“教、学、做、考”的无缝衔接。

• 技术的可操作性与兼容性：装置设计源于真实工业生产场景，配套有完整的课程体系、教学大纲和师资培训计划。其模块化的设计使得学校能够灵活组合，轻松实现与企业实际生产的“零距离”接轨。

四、 技术性能与核心配置：揭秘电气智能化系统安装技术实训装置的硬核实力

（一）基础技术参数

• 输入电源：单相220V±10% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%

• 装置容量：≤1kVA

• 外形尺寸：约1300mm×1200mm×750mm

（二）核心模块与功能详解

本套电气智能化系统安装技术实训装置由多个功能模块构成，形成了一个完整的工业自动化闭环系统。

1. 主控单元（PLC）：采用西门子S7-1511C高性能CPU，具备强大的运动控制、闭环控制和数据处理能力，是整个系统的“大脑”。

2. 工业视觉识别单元：配备600万像素工业相机和先进图像处理软件，能够对工件进行颜色、尺寸、标识的精准识别与定位，是实现智能分拣与装配的关键。

3. RFID产品溯源单元：通过射频识别技术，实现对工件的身份信息追踪与管理，模拟真实的智能仓储与物流追溯场景。

4. 触摸屏与网络通信单元：7英寸高亮触摸屏提供友好的人机交互界面；工业以太网交换机构建起PLC、变频器、视觉系统之间的高速数据通路，支持PROFINET等主流工业协议。

5. 执行与控制单元：

• 变频调速单元：控制电机实现无极变速或多段速运行。

• 伺服与步进驱动单元：驱动X/Y/Z三维模组，实现高精度定位与轨迹控制。

• 小车运动控制单元：模拟AGV小车，通过传感器与PLC协同，实现精确的行走与定位。

• 温控箱变频控温模块：模拟恒温环境控制，学习PID调节与变频器应用。

6. 检测与反馈单元：

• 称重模块：高精度称重传感器，实时测量工件重量并在触摸屏显示。

• 各类传感器：集成光电、电感、电容、行程开关等，用于位置、有无、材质的检测。

五、 实训项目：从入门到精通的全方位技能训练体系

本套电气智能化系统安装技术实训装置提供了超过40个实训项目，覆盖从基础到综合、从虚拟到实物的全部环节。

• （一）PLC认知与虚拟控制实训：涵盖数码显示、抢答器、交通灯、自动售货机等经典案例，帮助学生快速掌握PLC编程基础。

• （二）PLC实物控制应用实训：聚焦于电气智能化系统安装技术的核心应用，如视觉识别控制、RFID控制、称重控制、伺服电机定位控制等，锻炼学生的动手与排故能力。

• （三）PLC、变频器、触摸屏综合应用实训：通过多段速调速、模拟量闭环控制、通信控制等项目，培养学生系统集成与调试的综合能力。

• （四）网络通讯综合实训：深入学习PROFINET、RS485等工业总线技术，实现PLC、变频器、触摸屏、RFID、工业相机等设备的互联互通，构建真正的工业物联网雏形。
