在电工职业技能教育中，实操训练是培养学生动手能力和故障排查能力的关键环节。一款设计科学、功能全面的网孔型初级维修电工实训考核装置，能够有效模拟工业现场环境，帮助学生快速掌握电气控制线路的安装与调试技能。本文将为您详细介绍这款广泛应用于职业院校和培训机构的初级维修电工实训考核装置，助您全面了解其结构、功能与教学价值。

一、产品概述

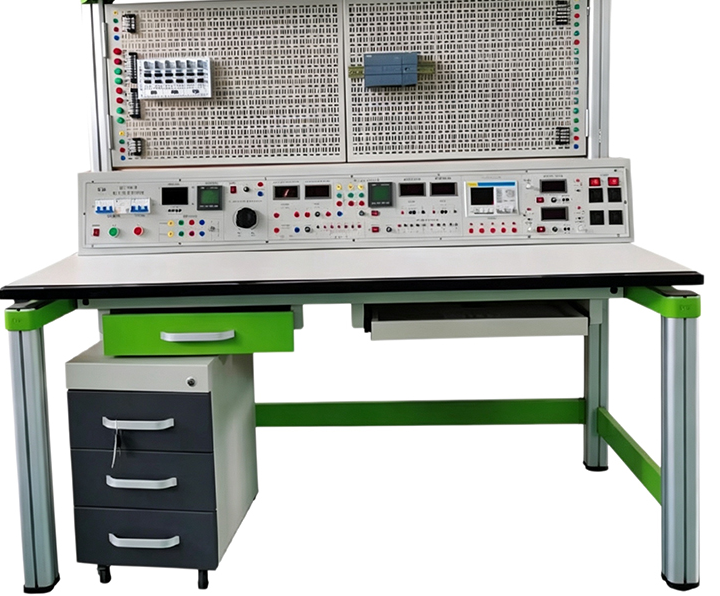

网孔型初级维修电工实训考核装置主要由实训桌、网孔板及实训元器件（用户也可自购）组成。学生在实训过程中，需根据线路图自行完成元器件的合理布局、安装和接线，整个过程贴近真实的工业现场。该装置能够完成机床线路、电机控制线路、照明配电的模拟操作、安装调试等综合实训，有效训练学生的动手能力和实操技能。实训项目可由教师自行确定，并根据所选项目灵活配置相应元器件。此外，该装置也可作为电工考工的考核设备，一机多用，性价比极高。

二、产品特点

1. 灵活扩展，操作便捷： 所有电气控制线路元器件均安装在网孔板上，操作方便、更换便捷，易于扩展功能或开发新的实训项目（只需增购相应元器件即可）。

2. 节省空间，经济实用： 操作台只需三相四线交流电源即可投入使用，占地面积小，有效节约实训用房，减少基建投资，经济效益显著。

3. 双工位独立设计： 实训台配备两组相互独立的电源，互不干扰，可支持两名学生同时进行实训，大幅提升实训室利用率。

4. 多重安全保护： 设有电压型漏电保护器和电流型漏电保护器，确保操作者安全；电源输出均具备监视及短路保护功能，使用安全可靠。

三、技术性能

• 输入电源： 三相四线制～380V±10%，50Hz

• 环境温度： -5℃～+40℃，相对湿度＜85%（25℃）

• 装置容量： ＜1.5KVA

• 外形尺寸： 1600mm×750mm×1690mm

四、实训台配置

1. 公共部分： 设有电压型漏电和电流型漏电保护，外部电源输入配有指示灯指示，设有急停按钮，遇紧急情况按下即可切断实训台总电源。

2. 电源输出： 每组提供线电压380V或相电压220V两种电源，配备单相电源插座及线电压输入指示表。

3. 低压交流电源： 每组提供3V、6V、9V、12V、18V、24V、36V等多档低压交流电源。

4. 直流稳压电源： 每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，数字表实时指示电流电压值。

5. 实训桌： 采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。桌子左右设有抽屉，下部配有元件储存柜，方便收纳管理。

五、参考实训项目

本网孔型初级维修电工实训考核装置可完成的实训项目丰富多样，涵盖从基础布线到复杂电机控制的各个层次，具体包括：

1. 电工布线工艺实训

2. 两个开关控制一盏灯线路训练

3. 声控开关控制白炽电路训练

4. 二地控制一盏灯电路训练

5. 三地控制一盏灯电路训练

6. 日光灯线路接线训练

7. 单相电度表直接安装接线

8. 单相电度表经电流互感器安装接线

9. 室内照明电路安装训练

10. 配电板安装训练

11. 交流负载电功率的测量

12. 三相异步电动机直接启动控制

13. 三相异步电动机接触器点动控制线路

14. 三相异步电动机接触器自锁控制线路

15. 三相异步电动机Y/△自动控制线路

16. 用倒顺开关控制三相异步电动机正反转线路

17. 接触器联锁的正反转控制线路

18. 按钮联锁的三相异步电动机正反转按钮线路

19. 双重联锁的三相异步电动机正反转按钮线路

20. 三相异步电动机多地控制

21. 工作台自动往返控制线路

22. 三相异步电动机串电阻降压启动控制线路

23. 三相异步电动机能耗制动控制线路

以上项目充分体现了网孔型初级维修电工实训考核装置强大的教学适配性，可满足不同课程阶段的实训与考核需求。

六、元器件配置清单（每组配备，每台需配两套）

注：本装置每台需配两套元器件，用户也可根据实际需求自行购买。
