维修电工技能实训装置（网孔板）
在现代职业教育中，电气自动化与维修电工人才的培养离不开高质量的实操训练设备。一款设计科学、功能全面的维修电工技能实训装置（网孔板），不仅能显著提升教学效率，更能为学生提供接近真实工业场景的动手环境。本文为您详细介绍这款广泛应用于职业院校及培训机构的电工网孔板实训装置，帮助您全面了解其结构、功能与应用价值。
一、产品概述
维修电工技能实训装置（网孔板） 是一款集培训、考核与技能鉴定于一体的多功能电气实训平台。该维修电工技能实训台采用标准配电柜结构，充分利用双面空间设计为两个独立工位，支持两名学生同时进行实操训练，互不干扰，极大提高了实训室的利用率。
这款网孔型电工技能实训考核平台可根据教学需要灵活选配不同的元件、器件和部件，从而完成不同课程模块、不同项目的实训任务。电工网孔板实训装置适用范围极广，可涵盖多个专业的教学内容与实训项目。实训结束后，所用元件可从实训台上拆下集中保管，有效减少损坏和丢失。一个实训场所即可满足多个专业的教学需求，经济实用，尤其适合实训场地有限、教学经费紧张的学校。可以说，这是一款理想的职业教育实训设备。
二、技术指标
外形尺寸： 整体1600mm×700mm×1750mm；
实训台架材料： 钢板、铝合金结构；
电源配置（双面具有相同资源）：
输入：三相AC 380V ±10% 50Hz 三相五线；
固定交流输出：三相五线380V接插式2组、220V接插式2组；
可调直流输出：0～24V/2A连续可调2组（配有指针电压表和指针电流表实时监控）；
接口及仪表： 指针式电压表2只，时刻监控电网电压变化；
保护功能： 熔断器作短路保护，断路器有过载保护，漏电开关具备漏电保护功能，漏电保护动作电流≤30mA；
整流二极管： 4只5408二极管，用于能耗制动的整流电路；
降压与制动电阻： 三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W用于异步电动机的能耗制动。
三、设备结构与功能

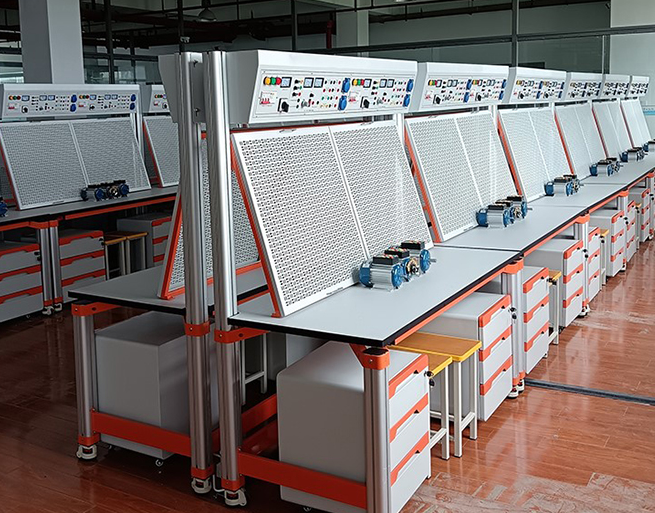

本维修电工技能实训装置（网孔板） 由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
实训桌： 采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度微调。主体结构通过左右各2个C字形铝压成型构件联接，台面高度约800mm。桌面板下方设有支撑框架，截面尺寸30×30mm，承重能力不小于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸70×70mm，四面带槽，槽宽约8mm，端部配有塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂。
实训桌桌面： 采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便整台电工网孔板实训装置移动。
实训储物柜： 采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂。外形尺寸约宽450×深550×高705mm，总重量≥31kg；柜体四边圆弧设计（R=30mm），柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
网孔板： 共2块，采用数控冲床精加工而成，网孔分布合理、均匀，孔径统一。可在上面安装各类低压电气、PLC、单片机、变频器、触摸屏等元器件。网孔板厚度1.5mm，坚固耐用。
四、参考实训项目
本维修电工技能实训台可完成的实训项目丰富多样，涵盖从基础布线到复杂控制的各个层次，具体包括：
电工布线工艺实训
两个开关控制一盏灯线路训练
声控开关控制白炽电路训练
二地控制一盏灯电路训练
三地控制一盏灯电路训练
日光灯线路接线训练
单相电度表直接安装接线
单相电度表经电流互感器安装接线
室内照明电路安装训练
配电板安装训练
交流负载电功率的测量
三相异步电动机直接启动控制
三相异步电动机接触器点动控制线路
三相异步电动机接触器自锁控制线路
三相异步电动机Y/△自动控制线路
用倒顺开关控制三相异步电动机正反转线路
接触器联锁的正反转控制线路
按钮联锁的三相异步电动机正反转控制线路
双重联锁的三相异步电动机正反转控制线路
三相异步电动机多地控制
工作台自动往返控制线路
三相异步电动机串电阻降压启动控制线路
三相异步电动机能耗制动控制线路
双速电机的控制线路
以上项目充分体现了网孔型电工技能实训考核平台的强大教学适配性，可满足不同课程阶段的需求。
五、元器件配置清单（每台）
序号 | 名称 | 型号与规格 | 数量 |
|---|---|---|---|
1 | 单相电度表 | DD862-2 | 2 |
2 | 单相闸刀开关 | HK8 | 2 |
3 | 拉线开关 | 4A/250V | 2 |
4 | 平灯头 | 6A/250V | 4 |
5 | 圆形插座 | T3-10 | 2 |
6 | 电流互感器 | LQG-0.5 | 2 |
7 | 墙壁开关座 | — | 4 |
8 | 声控开关 | 118-B30 | 2 |
9 | 低压断路器 | DZ108-20/10 | 2 |
10 | 螺旋式保险盒 | RL1-15/3A | 6 |
11 | 直插式保险盒 | RT14-20/2A | 4 |
12 | 交流接触器 | CJX2-0910 | 6 |
13 | 辅助触头 | F4-22 | 6 |
14 | 热继电器 | R16B-20/3 | 2 |
15 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 2 |
16 | 时间继电器座 | PF-083A | 2 |
17 | 3H铁壳按钮 | — | 4 |
18 | 行程开关 | LX9-222 | 4 |
19 | 行程开关 | LX9-001 | 4 |
20 | 倒顺开关 | K03-15 | 2 |
21 | 日光灯管 | Y210RR25/10W | 2 |
22 | 镇流器 | 13W | 2 |
23 | 日光灯座 | — | 4 |
24 | 接线端子排 | JF5-2.5/5 | 5 |
25 | G形导轨 | — | 1 |
26 | 走线槽 | — | 2米 |
27 | 螺丝 | — | 90 |
28 | 螺丝刀 | — | 4 |
29 | 尖嘴钳 | — | 2 |
30 | 剥线钳 | — | 2 |
31 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速 | 1 |
32 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速，配离心开关 | 1 |
33 | 三相双速鼠笼异步电动机 | 380V/Y/△180W | 1 |
