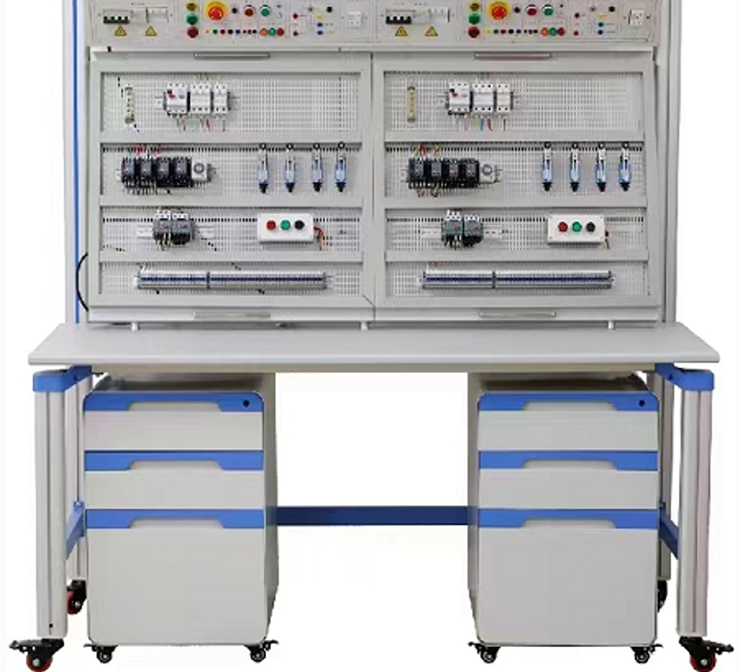

维修电工综合实训系统（单面中、高级型）
一、产品概述：聚焦维修电工综合实训系统（单面、中、高级型）的核心价值
本款维修电工综合实训系统（单面、中、高级型） 专为满足安全用电、常用电工仪器仪表、低压电器、交流电机控制、伺服电机控制、继电控制、变频控制、可编程控制等内容的工程训练而设计。该维修电工综合实训系统完全覆盖维修电工中级考证要求，同时兼顾高级电工考证需要。所有电气元件均可现场拆装，并能进行规范的电路布线训练。实验实训工位配备多种安全保护措施，确保人员安全，防止设备因短路、断路、误通电而损毁。随设备提供详细的实训操作指导书。本维修电工综合实训系统（单面、中、高级型） 由台体、网孔板和电源控制屏三大核心部分组成，是一款真正意义上的中高级维修电工综合实训设备。
二、维修电工综合实训系统（单面、中、高级型）技术指标
外形尺寸：整体尺寸1600mm×700mm×1750mm，紧凑实用，适合各类实训室布局。
材料：实训台架采用钢板与铝合金结构，坚固耐用。
电源系统：
输入：三相AC 380V ±10% 50HZ 三相五线；
固定交流输出：三相五线380V接插式2组、220V接插式2组；
低压直流电源输出：DC24V/5A；
高压直流电源输出：电枢电源DC0～220V/4A，励磁电源DC220V。
保护功能：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
配套元件：4只5408二极管（用于能耗制动整流）；三只75Ω/75W电阻（用于降压启动）、一只10Ω/25W电阻（用于能耗制动）。
★智能电源管理系统（核心亮点）：
该系统具备过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能和故障锁定功能，防止误操作和触电危险。支持无线4G和有线以太网与手机APP、PC端云平台通讯，无网络时可离线独立运行。
智能终端：4.3寸彩色触摸屏，实时监测三相电压、电流、功率、功率因数、频率、电能等参数。支持刷卡授权、分时预约启动/停止。
手机APP：实时显示用电状态、历史数据查询、报警日志查看等。
PC端软件：设备状态监控、故障分析、用电能效分析、集中管理、权限管理等。
后台系统：实时视频监控每个教室，可一键预览所有设备在线和运行情况，分析设备使用率及运行时间。
以上配置充分体现了维修电工综合实训系统（单面、中、高级型） 的先进性和安全性。
三、设备结构功能
本维修电工综合实训系统（单面、中、高级型） 由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1. 实训桌
采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节。主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架（截面30×30mm），承受力≥300kg。立柱截面70×70mm，四面带槽（槽宽约8mm），适用工业铝型材通配螺母及配件。C字形构件采用压铸成型工艺，表面蓝色静电喷涂。实验桌底部装有至少4个导向轮，方便移动；底部右后侧设有电脑主机托板，右后立柱可安装显示器支架。
2. 桌面
采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级，保障维修电工综合实训系统的使用安全。
3. 实训储物柜
采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂。外形尺寸约宽450×深400×高635mm，总重量≥31kg。柜体四边圆弧设计（R=30mm），边框总厚度≤2.5mm。配有承重型卡扣式三节轨（导轨承重≥30kg），抽屉把手采用卡套式钣金卷边工艺，联体锁设计，底部配有4个万向带刹车脚轮。
4. 网孔板
配备2块网孔板，采用数控冲床精加工，网孔分布合理均匀。可在上面安装各类低压电器、PLC、单片机、变频器、触摸屏等元件。网孔板厚度1.5mm，适配维修电工综合实训系统（单面、中、高级型） 的所有实训需求。
5. 数字孪生仿真系统
采用单片机技术，具备多路数字量输入输出、模拟量输入输出，通过RS232/USB与上位机实时通讯。具有24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口。系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，实现3D虚拟环境的仿真调试。软件通过PLC控制模式再现不少于36个3D虚拟工业场景，极大丰富了维修电工综合实训系统的教学手段。
四、参考实训项目
本维修电工综合实训系统（单面、中、高级型） 提供两大类共计60余个实训项目，全面覆盖中高级维修电工技能要求。
（一）低压电气控制实训（13项）
电工布线工艺实训
三相异步电动机直接启动控制
三相异步电动机接触器点动控制线路
三相异步电动机接触器自锁控制线路
三相异步电动机Y/△自动控制线路
用倒顺开关控制三相异步电动机正反转线路
接触器联锁的正反转控制线路
按钮联锁的三相异步电动机正反转控制线路
双重联锁的三相异步电动机正反转控制线路
三相异步电动机多地控制
工作台自动往返控制线路
三相异步电动机串电阻降压启动控制线路
三相异步电动机能耗制动控制线路
（二）工业自动化控制实训（47项）
与、或、非逻辑功能测试
定时器、计数器功能测试
跳转、分支功能训练
移位寄存器测试
数据处理功能训练
微分、位操作测试
三层电梯控制
自动售货机
机械手
自动门
天塔之光
全自动洗衣机
自动成型机
邮件分拣
物料分拣
多级传输
八段码显示
多种液体混合
双面铣床
电镀槽
交流电机正反转控制
小车运动
搅拌站
汽车灯光控制
汽车火花塞点火控制
加工中心控制
隧道监控
自动扶梯
CA6140普通车床PLC改造控制
X62W万能铣床PLC改造控制
T68卧式镗床PLC改造控制
M7120平面磨床PLC改造控制
Z3050摇臂钻床PLC改造控制
电动葫芦PLC改造控制
Z35摇臂钻床PLC改造控制
M1432A万能外圆磨床PLC改造控制
PLC控制电动机点动和自锁控制
PLC控制电动机手动正反转控制
PLC控制电动机带延时正反转控制
PLC控制电动机星/三角启动自动控制
变频器功能参数设置与操作
变频器面板操作与运行
变频器无级调速
外部端子点动控制
变频器控制电机正反转
多段速度选择变频调速
外部模拟量（电压/电流）控制方式的变频调速
PLC控制变频器外部端子的电机正反转
PLC数字量控制方式的多段速
PLC数字量控制方式的电机降压启动
PLC控制变频器外部端子的电机运行时间控制
伺服电机的参数设置
伺服电机的脉冲控制
伺服电机的外部端子控制
伺服电机的速度控制
以上实训项目充分体现了维修电工综合实训系统（单面、中、高级型） 的全面性和实用性。
五、维修电工综合实训系统（单面、中、高级型）元器件配置清单（1台）
序号 | 名称 | 型号与规格 | 数量 |
|---|---|---|---|
1 | 低压断路器 | DZ47-32 C16 4P | 1 |
2 | 保险盒 | RT18-32 3P | 1 |
3 | 保险盒 | RT18-32 2P | 1 |
4 | 交流接触器 | CJX2-0910 AC220V | 4 |
5 | 辅助触头 | F4-22 | 4 |
6 | 热继电器 | JRS1DSP-25 含底座 | 2 |
7 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 1 |
8 | 时间继电器座 | PF-083A | 1 |
9 | 3H按钮 | — | 2 |
10 | 行程开关 | LX9-222 | 2 |
11 | 行程开关 | LX9-001 | 2 |
12 | 倒顺开关 | K03-15 | 1 |
13 | PLC | 三菱FX3U-48MT | 1 |
14 | 数字孪生仿真系统 | — | 1 |
15 | 变频器 | FR-D720S 0.4kW | 1 |
16 | 伺服电机 | 时代超群伺服电机和驱动器 200W | 1 |
17 | 透明中继 | 14脚DC24V 含底座 | 4 |
18 | 接线端子排 | TD1530 | 4 |
19 | 导轨 | — | 1 |
20 | 走线槽 | 30×30 | 5米 |
21 | 螺丝（含固定件） | — | 90 |
22 | 螺丝刀 | — | 2 |
23 | 尖嘴钳 | — | 1 |
26 | 剥线钳 | — | 1 |
27 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速 | 1 |
28 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速，配离心开关 | 1 |
六、维修电工综合实训系统（单面、中、高级型）整机配置清单（1台）
序号 | 名称 | 型号与规格 | 数量 |
|---|---|---|---|
1 | 控制屏 | 1 | |
2 | 实训桌 | 1600mm×700mm×1750mm | 1 |
3 | 储物柜 | — | 1 |
4 | 学生凳 | 钢木方凳 | 2 |
5 | 网孔板 | 700×700×25mm | 2 |
6 | 器材配备 | 见实训台元器件配置清单 | 1 |
7 | 实训导线 | — | 1 |
8 | 配套教学资源 | 见附件 | 1 |
