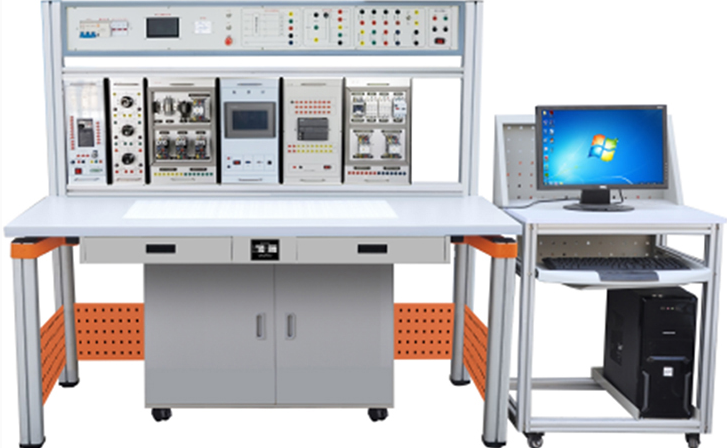

高性能高级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

一、产品概述：聚焦高性能高级维修电工及技能培训考核实训装置的核心价值

本款高性能高级维修电工及技能培训考核实训装置严格依据国家人力资源和社会保障部颁发的《工人等级标准》和《职业技能鉴定》要求精心设计。它全面覆盖《初级维修电工》、《中级维修电工》和《高级维修电工》教材所规定的电气控制线路，并深度融合PLC可编程控制器、变频调速器及配套实训模块。通过在本高性能高级维修电工及技能培训考核实训装置上的系统训练，学员可快速掌握从基础到高级的实际应用技术和操作技能。该装置兼具针对性、实用性、科学性和先进性，完全满足技师技术及中、高级维修电工考核大纲要求，是各级劳动职业技能鉴定部门、大中专院校、技工学校进行中、高级维修电工技能考核的理想设备。选择我们的高性能高级维修电工及技能培训考核实训装置，就是选择了权威、高效、全面的技能培养平台。

二、产品特点：为何高性能高级维修电工及技能培训考核实训装置备受青睐

1. 模块化挂板设计：所有电气控制线路元器件均安装在独立挂板上，操作便捷、更换迅速，便于扩展功能或开发新实训项目。每个实训内容的选择都具有典型性和实用性，充分体现高性能高级维修电工及技能培训考核实训装置的灵活性。

2. 即插即用：只需接入三相四线交流电源即可投入教学，无需复杂安装，降低使用门槛。

3. 真实工况模拟：配备特殊设计的小型电机和控制线路，可模拟工厂中各类电气拖动系统，满足维修电工在安装、调试、故障分析及排除方面的技术要求。

4. 多重安全保护：装置设有电压型和电流型漏电保护器，确保操作者人身安全。这是高性能高级维修电工及技能培训考核实训装置的重要安全特性。

5. 端子接线保护元器件：所有元器件均通过导线引至接线端子，学生接线只需在端子上操作，有效延长元器件寿命。

6. 工艺布线训练：通过走线槽进行规范走线，培养学生良好的工艺布线习惯。

三、技术性能参数

• 输入电压：三相四线（或三相五线）～380V±10%，50Hz

• 工作环境：温度-10～+40℃，相对湿度＜85%（25℃），海拔＜4000m

• 装置容量：＜1.5KVA

• 重量：100Kg

• 外形尺寸：2080×700×1630mm³

• 漏电保护：动作电流≤30mA，动作时间≤0.1s

以上参数保证了高性能高级维修电工及技能培训考核实训装置在各种教学环境下的稳定运行。

四、基本配置及功能详解

(一) 电源控制机箱

电源控制机箱采用铁质双层亚光密纹喷塑结构，铝质面板，为整个高性能高级维修电工及技能培训考核实训装置提供交流电源、直流电源及安全保护。

1. 主控功能板

• 三相四线电源输入，经漏电保护器和总开关，由接触器通过起/停按钮控制。

• 配备450V指针式交流电压表1只，通过波段开关可切换观测三相电网电压。

• ★实验室智慧用电安全控制系统（核心亮点）

  该系统集过温、短路、过流、过压、欠压、失压、功率限定7大保护功能于一体。具备一键锁定和故障锁定功能，防止误操作和触电危险。支持无线4G和有线以太网，可与手机APP、PC端云平台通讯，无网络时可离线独立运行。

• 智能终端：4.3寸彩色触摸屏，实时监测三相电压、电流、功率、功率因数、频率、电能等参数。支持刷卡授权、分时预约启动/停止。

• 手机APP：实时显示用电状态、历史数据查询、参数设置、报警日志查看，可通过微信小程序远程控制通断。

• PC端软件：设备状态监控、故障分析、用电能效分析、集中管理、用户权限管理等。

• 后台系统：账号管理、设备管理、报修管理、用户管理，支持实时视频监控教室设备。

• 报修管理：用户可远程提交故障信息，后台远程维护。

• 用户管理：手机号绑定、实名认证、数据云端加密存储。

  现场需对以上功能逐一演示并提供权威证明文件，以确保高性能高级维修电工及技能培训考核实训装置的可靠性、安全性和合法性。

2. 交、直流电源

• 励磁电源：直流220V/0.5A，具短路保护。

• 电枢电源：直流0～220V/2A连续可调，具短路保护。

• 直流稳压电源：24V一路，±12V两路，+5V一路，具短路软截止自动恢复保护。

• 恒流源：0～20mA。

• 交流电源：变压器一组（原边220V/380V可选），副边输出36V、110V、20V、20V、12V、6.3V；单相调压器一组（0～250V可调）；配备单相三极220V插座及三相四极380V插座。

3. 其他元件

• 4只5408二极管（用于能耗制动整流）

• 三只75Ω/50W电阻（用于降压启动）、一只10Ω/25W电阻（用于能耗制动）

(二) 主要实验器材

本高性能高级维修电工及技能培训考核实训装置配备以下核心组件：

1. 维修电工实训组件（一）：交流接触器、按钮指示灯（6.3V）、接线端子、安全插座。

2. 维修电工实训组件（二）：直插式熔断器、低压断路器、热继电器、时间继电器、接线端子、安全插座。

3. 维修电工实训组件（三）：转换开关、电磁阀、十字开关、行程开关。

4. PLC主机挂箱：配三菱FX3U-48mR主机（24DI/24DO），RS-422通讯口，SC-09编程电缆，附带仿真教学软件及工控组态软件。

5. PLC实训演示模块：包含36个以上模拟控制实训项目（三层电梯、自动售货机、机械手、红绿灯、全自动洗衣机等），采用3D立体彩色面板和自复位/自锁一体开关，支持高低电平切换。

6. ★工业自动化数字孪生仿真软件（正版）：基于单片机技术，具备24路开关量I/O、4路模拟量I/O，通过RS232/USB与上位机实时通讯。可在3D虚拟环境中进行PLC调试，支持自动、手动和PLC控制三种模式，覆盖35个3D场景（与实物模块项目一致）。

7. 变频器实训挂箱：三菱FR-D720S 0.4KW变频器，带RS485通讯口及BOP操作面板。

8. 电机导轨及光码盘测速系统：含光电编码器测速系统、精密导轨一套。

9. 工控组态软件一套：可编辑动态组态棒图，实现实训跟踪教学。

10. PLC仿真实训软件一套：PLASH虚拟环境实时显示PLC运行状态，支持编程训练和错误检查。

11. 电子技术综合应用实训模块：采用PCB面板与磁吸固定机构，每个项目独立模块，设有参数测试点和故障设置开关。公共实训基座符合人体工学，操作方便。

12. 电机：三相鼠笼电动机AC220V(Y)、AC380V(Y/△)、双速异步电动机AC380V(△/YY)、三相线绕式异步电动机AC380V(Y)、三相同步电动机AC380V(Y)、直流并励电动机DC220V。

(三) 实训桌

实验桌规格1600×700×1500mm，设有一个抽屉、一个键盘和一个电脑主机托。主体采用高性能氧化铝型材及一次成型铝压铸框架（非焊接），表面静电喷涂。立柱截面70×70mm，四面带槽。桌面25mm E1级三聚氰胺饰面板，承重≥300kg。底部4只高强度万向制动PU脚轮。桌后延伸支架用于挂置电气实验挂箱，顶部安装电源控制机箱。整体设计简约大气，符合现代化审美。

五、实训项目体系

本高性能高级维修电工及技能培训考核实训装置提供四大类共计近百个实训项目，全面覆盖中高级维修电工技能要求。

(一) 电气控制实训（26项）

涵盖三相异步电动机直接启动、点动、自锁、正反转、Y-△降压启动、反接制动、能耗制动、双速电机控制、C620车床线路、线绕式异步电动机控制、同步电动机能耗制动、直流电机启动调速、并励直流电动机电枢回路串电阻启动与调速、★晶闸管直流调速等。

(二) 电子技术综合应用电路实训（10项）

包括电子报警器、电子门铃、光控电路、光控开关、航标灯、台灯调光、排风扇自动启闭、闪光灯、温控电路、音乐门铃。

(三) PLC可编程控制器基础电路实训（41项）

从逻辑功能测试、定时器计数器、跳转分支、移位寄存器、数据处理到综合项目：三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、邮件分拣、物料分拣、多级传输、八段码显示、多种液体混合、双面铣床、电镀槽、交流电机正反转、小车运动、搅拌站、汽车灯光控制、汽车火花塞点火、加工中心控制、隧道监控、自动扶梯、CA6140车床PLC改造、X62W铣床PLC改造、T68镗床PLC改造、M7120磨床PLC改造、Z3050摇臂钻床PLC改造、电动葫芦PLC改造、Z35摇臂钻床PLC改造、M1432A外圆磨床PLC改造等。

(四) PLC高级综合技能实训（17项）

包括PLC控制三相异步电动机正反转、Y-△启动、降压启动、能耗制动；变频器功能参数设置、报警保护、多段速度选择、外部端子点动、正反转运动控制、运行时间控制、瞬间停电参数设定、外部电压/电流变频调速、开环调速；PLC控制变频器调速；触摸屏实训及触摸屏与PLC通讯实训。
