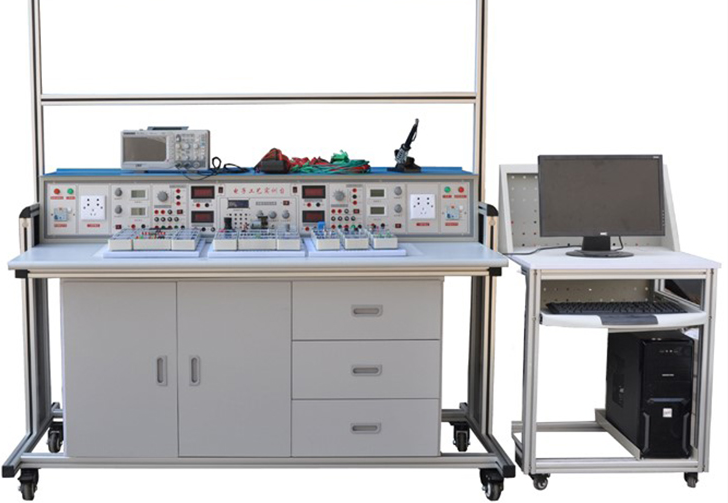

电子工艺实训考核装置
一、电子工艺实训考核装置概述
在当今职业教育改革浪潮中，电子工艺实训考核装置已成为电气类、电子类、机械类、机电类及一般工程类专业不可或缺的核心教学装备。这套电子工艺实训考核装置专为高职高专及高级技师层次的实验、实训需求设计，全面支持《模拟电子技术》、《数字电子技术》、《电工基础》、《电工原理》、《电路与磁路》、《电工学》、《电力电子技术》等专业课程，同时也适用于非电类专业的《电工与电子技术》中模拟与数字电路模块的教学与实验实训。
此外，该电子工艺实训考核装置还能满足电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图设计等多项电子实训项目。其核心模块——电工电子创新实训模块，采用透明有机塑料盒与PCB板构成，包含多个组合模块，为学生搭建了一个完全开放的、可充分发挥创新潜能的综合应用平台。无论是基础验证性实验，还是综合创新性实训，这套电子工艺实训考核装置都能提供有力支撑。
二、电子工艺实训考核装置技术指标
工作电源：两相三线 AC 220V±10% 50Hz，适应国内多数院校供电环境。
环境条件：温度 -10℃～40℃；环境湿度 ≤90%（25℃）。
外形尺寸：长×宽×高=1600×850×1920mm，紧凑合理，节省空间。
整机功耗：≤700V.A，节能低耗。
安全保护：具备接地保护、漏电保护功能，符合国标要求；采用高绝缘安全型插座及带绝缘护套的高强度安全型实验导线，确保师生操作安全。
交、直流电源系统：
交流电源：3V、6V、9V、12V、15V、18V、24V共7档，2A输出；带中心抽头17V-0-17V。
直流稳压电源：0~24V/2A，多圈电位器连续调节，0.5级数字表指示，电压稳定度<10⁻²，纹波电压<5mV。
固定直流电源：±12V及±5V。
功率输出函数发生器（DDS技术）：
正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（0.1Hz~1kHz）。
频率范围0.1Hz~3MHz，键盘直接输入数字设定频率。
输出幅度电位器调节，正弦波具20dB、40dB衰减。
方波占空比1%~99%可调，方波和三角波TTL电平输出。
频率计最高测量范围100MHz，自动换档。
电表系统：
数字直流电流表：0~2000mA。
数字直流电压表：0~30V，输入阻抗47kΩ/V。
数字直流毫伏表：0~2000mV。
以上技术指标充分保证了电子工艺实训考核装置在教学与实训中的精度与稳定性。
三、电子工艺实训考核装置功能特点
从验证到综合应用：该电子工艺实训考核装置摒弃传统单纯验证书本知识的模式，转向以培养能力为主导、以技术应用为目标的教学思路，实验实训安排贴近生产实际。
模块化开放设计：整套电子工艺实训考核装置共配备156个电工电子单元模块，全部采用透明有机盒封装，内部PCB板清晰可见，兼具实物示教功能。学生可独立自主搭建实验、实训电路，模块配置齐全，除满足指导书项目外，还为创新探索预留了充足空间。
一站式开放平台：装置提供齐全的电源、信号源及仪表，学生可在此平台上完成电工电子产品线路的安装调试、故障排除，还可用于技能竞赛、课程设计、毕业设计及科技开发。模块维修方便，教师可放心让学生操作。
精心配置的实训项目：所有实训项目均经过反复斟酌，涵盖大量电工电子产品线路，既能强化知识应用，又能激发学生学习兴趣。
高性价比与空间利用：该电子工艺实训考核装置可完成《模拟电子技术》、《数字电子技术》、《电力电子技术》等多门课程的实验实训项目，一机多用，极大提升了设备利用率，节省实验实训场地，性价比突出。
四、电子工艺实训考核装置可完成的实训项目
（一）模拟电子技术综合应用、创新实训项目
项目编号 | 项目名称 |
|---|---|
项目一 | 常用二极管的性能测试及应用 |
项目二 | 双极晶体管及场效管输出特性的测定 |
项目三 | 单管放大电路的研究 |
项目四 | 两极放大电路及负反馈放大电路的研究 |
项目五 | 助听器电路的调试（电子产品线路·综合应用） |
项目六 | 恒流充电电路（场效应管的应用·综合应用） |
项目七 | 三极管放大电路故障排除 |
项目八 | 整流、滤波及稳压电路的研究 |
项目九 | 直流稳压正、负电源电路的研究 |
项目十 | 典型复合互补OTL功率放大电路调试（综合应用） |
项目十一 | OTL功率放大电路的故障排除 |
项目十二 | LM386集成音响功率放大电路及其应用（综合应用） |
项目十三 | 运算放大器基本运算电路 |
项目十四 | 积分运算电路、微分运算电路 |
项目十五 | 电压比较器传输特性的研究 |
项目十六 | 气敏传感器制作烟雾报警器（综合应用） |
项目十七 | 方波、三角波和锯齿波发生器电路的研究与测试 |
项目十八 | 三角波、方波及正弦波发生器的制作竞赛 |
项目十九 | RC（文式桥式）正弦波振荡器制作与调试 |
项目二十 | 电容三点式LC正弦波发生器 |
项目二十一 | 有源滤波电路研究 |
项目二十二 | DC-DC集成电压变换电路的应用与调试（综合应用） |
项目二十三 | 恒温控制电路的制作与调试（竞赛项目·综合应用） |
（二）数字电子技术综合应用、创新实训项目
基础实训项目：
项目一 基本逻辑门电路功能测试
项目二 优先编码器功能测试
项目三 二进制译码器和数据选择器功能测试
项目四 全加器和超前进位全加器功能测试
项目五 数值比较器功能测试
项目六 七段码锁存/译码/驱动器功能测试
项目七 各类触发器功能测试
项目八 双向移位寄存器功能测试
项目九 二-五-十进制计数器功能测试
项目十 二位十进制计数/译码/驱动/显示电路
项目十一 可逆十进制计数电路功能测试
项目十二 N进制计数电路功能测试
项目十三 555定时器基本应用电路
项目十四 微分型单稳态触发器
项目十五 集成单稳态触发器及其应用
项目十六 集成施密特触发器及其应用
综合应用实训项目：
项目十七 声光控制节能路灯电路（综合应用）
项目十八 8线数据传输电路（综合应用）
项目十九 4位环形计数节拍发生器（综合应用）
项目二十 秒脉冲信号发生器（综合应用）
项目二十一 救护车/消防车声响报警电路（综合应用）
项目二十二 D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三 数控变频三角波-方波发生器
项目二十四 移位寄存器彩灯显示电路（综合应用）
项目二十五 8位优先编码器抢答电路（综合应用）
项目二十六 触摸式密码电子锁电路（综合应用）
项目二十七 数字钟电路（综合应用）
项目二十八 二位十进制计数符合电路（综合应用）
项目二十九 交通灯控制电路（综合应用）
项目三十 升/降阶梯波发生器（综合应用）
项目三十一 光电转换加/减计数电路（综合应用）
（三）电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及固体开关应用（综合应用）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载、反电势负载）研究
项目五 IGBT直流斩波电路的调试与分析（综合应用）
项目六 双向晶闸管单相交流调压（调光台灯）电路制作与调试（综合应用）
项目七 功率晶体管（BJT）PWM控制直流电动机可逆调速电路（综合应用）
（四）电子产品安装调试综合技能实训项目
项目一 声光控延时开关安装与调试
项目二 遥控音乐门铃
项目三 全控六管超外差式调幅收音机
项目四 多功能防盗报警器
五、电子工艺实训考核装置配置清单
序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
|---|---|---|---|---|---|
1 | 电子工艺实训桌 | 带万向轮灵活移动 | 1 | 张 | 铝合金框架 |
2 | 电子工艺电源台 | — | 1 | 台 | 铁质 |
3 | 函数发生器0.1Hz~3MHz（正弦波、三角波、方波） | — | 1 | 台 | 已装实训台上，客户无须另购 |
4 | 数字频率计（可内测与外测）100MHz | — | 1 | 台 | 已装实训台上，客户无须另购 |
5 | 工具 | 见表一 | 1 | 套 | — |
6 | 电工电子创新模块（含12块放置板） | 见表二 | 1 | 套 | — |
7 | 电工电子创新模块二 | 见表三 | 1 | 套 | — |
8 | 实验连接线 | — | 1 | 套 | — |
9 | 2004 DXP6.0 PCB绘图软件 | — | 1 | 套 | 拷贝版 |
10 | Keil C51软件 | — | 1 | 套 | 拷贝版 |
配套工具（表一）： 包含35W烙铁（带架）、剥线钳、斜口钳、尖嘴钳、十字螺丝刀（大小各一）、一字螺丝刀（大小各一）、美工刀、配套资源库各1套。
电工电子创新模块（表二）： 涵盖从0.1Ω至10MΩ的精密电阻、多种电容（瓷片、聚酯、聚丙烯、铝电解）、可调电容、各类电位器（线绕、碳膜）、电感、变压器、集成底座、二极管（整流、开关、稳压、肖特基）、三极管（9012/9013/TIP41C/TIP42C/BU406等）、晶闸管、场效应管、IGBT、光电开关、继电器、运放（OP07/LM358/LM386）、555定时器、数码管、传感器（MIC、气敏、温度）、扬声器、蜂鸣器、电机等百余种元器件模块，充分满足各类实训需求。
电子产品综合技能实训套件（表三）： 包含声光控延时开关、遥控音乐门铃、全控六管超外差式调幅收音机、多功能防盗报警器各1套，可直接用于综合技能实训。
综上所述，电子工艺实训考核装置凭借其全面的技术指标、模块化的开放设计、丰富的实训项目以及完善的安全保障，成为职业院校推进“教学做一体化”改革的理想选择。无论是模拟电子技术、数字电子技术，还是电力电子技术与电子产品安装调试，这套电子工艺实训考核装置都能提供真实、高效、安全的实训环境。选择我们的电子工艺实训考核装置，就是为学生的技能成长和院校的教学质量提升注入强劲动力。欢迎来电咨询或索取详细方案！
