电子工艺实训考核装置

电子工艺实训考核装置

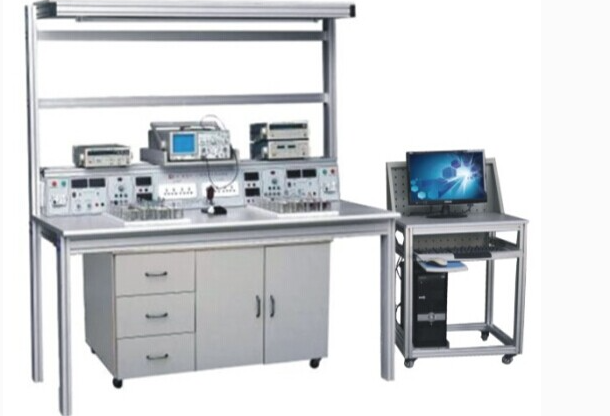

在现代职业教育体系中，电子工艺实训考核装置已成为衡量院校实践教学水平的关键设备。一套集成了PCB制板、SMT贴片焊接、插件焊接及多种精密测量仪器（如万用表、毫伏表、示波器）的综合性电子工艺实训考核装置，能够完美模拟真实的电子产品生产线。本文将深入探讨这种先进的电子工艺实训考核装置如何通过创新的“教室+车间”布局，结合5S与TPM管理理念，全方位提升学生的职业技能与综合素养。

一、 革新布局：真实生产环境的沉浸式体验

传统的教学模式往往理论与实操脱节，而我们的电子工艺实训考核装置彻底改变了这一现状。它采用“教室+车间”的一体化模式，即“车间内有教室，教室旁即是实训设备”。这种布局使得理论学习与实践操作无缝衔接。整个区域按照产品生产工艺流程科学规划，划分为元件库、制版区、焊接区、调试维修区、质检区、成品库及教学讨论区，构成了一个完整的微缩工厂。学生在这样的环境中学习，不仅能掌握电子工艺实训考核装置的操作，更能提前感受真实的企业生产氛围，培养严谨的职业习惯。

这套电子工艺实训考核装置全面支持PCB制板、SMT元件焊接、插件元件焊接以及电子产品整机生产等核心工艺，完美契合电气自动化技术等专业“任务驱动、教学做一体化”的教学改革需求。同时，通过引入企业级的5S（整理、整顿、清扫、清洁、素养）和TPM（全面规范化生产维护）管理制度，该电子工艺实训考核装置在传授技能的同时，也潜移默化地规范了学生的职业行为，促进了综合素质的全面提升。

二、 强大功能：从基础技能到创新实践的全面覆盖

这款电子工艺实训考核装置不仅仅是一个实训平台，更是一个集教学、实训、竞赛、研发于一体的多功能中心。它配备了多媒体投影等先进设备，实现了现场教学、即时答疑，实训项目开出率达到100%。学生可通过此电子工艺实训考核装置，系统掌握电子小产品的设计、焊接、安装、调试等基本技能，同时也能满足维修电工考证、大学生电子设计竞赛培训及产品研发等更高层次的需求。

典型实训项目涵盖：

• 项目一： 装配万用表（基础焊接与测量入门）

• 项目二： 装配收音机（整机装配与调试训练）

• 项目三： 制作PCB板（制板工艺实战）

• 项目四： 直流稳压电源的焊接与调试（电源电路专项训练）

• 项目五： 音频功放的焊接与调试（模拟电路综合应用）

三、 卓越性能：技术指标与安全设计的双重保障

我们的电子工艺实训考核装置在设计上严格遵循国家标准，技术指标领先，安全性能卓越。

• 工作电源： 三相五线 AC380V ±10% 50Hz，适应多种工业用电环境。

• 环境适应性： 温度 -10℃～40℃，湿度 ≤90%（25℃），稳定可靠。

• 整机功耗： ≤1.5KW，节能高效。

• 安全防护： 具备完善的接地保护、漏电保护功能，所有插座和实验导线均采用高绝缘、高强度安全型材料，确保师生操作安全。

四、 模块化设计：开放平台激发无限创新潜能

该电子工艺实训考核装置最大的亮点在于其模块化、开放式的设计理念。所有功能模块均采用透明有机盒封装，内部PCB板清晰可见，既是实训模块，也是直观的教学示教品。系统共包含156个各类模块，支持《模拟电子技术》、《数字电子技术》、《电力电子技术》等多门课程的数百个实验实训项目。

核心功能模块详解：

• 总电源系统： 带漏电保护和空气开关，状态指示灯清晰明了。

• 可调直流电源： DC 0~30V/2A，带过载短路保护，数字显示电压电流。

• 多档交流与稳压直流电源： 提供3~24V七档交流电源及±5V、±12V稳压直流电源。

• 精密测量仪表： 3位半数显电压表和电流表，测量精准。

• DDS函数信号发生器： 频率范围0.1Hz~3MHz，支持正弦波、方波、三角波，频率计最高测量100MHz。

• 单片机实验系统： 支持中英文双平台，集成Keil软件，独创FlashDown仿真技术，提供丰富的接口实验和扩展能力，支持USB、TCP/IP等高级应用。

五、 海量实训项目：支撑电子技术全领域教学

依托于强大的电子工艺实训考核装置，院校可以轻松开展从基础验证到综合创新的全系列实训项目。

数字电子技术综合应用（精选）：

• 基本逻辑门、编码器、译码器功能测试

• 各类触发器、移位寄存器、计数器功能测试

• 555定时器应用、声光控制电路、数字钟、交通灯控制电路等综合项目

模拟电子技术综合应用与创新（精选）：

• 二极管、三极管特性测试与放大电路研究

• 整流滤波稳压电源、OTL功率放大器调试

• LM386集成音响功放、气敏传感器烟雾报警器制作

• 方波、三角波、正弦波发生器设计与制作竞赛

• DC-DC集成电压变换电路应用与调试
