创新模块化自动生产线实训系统
一、产品概述：面向未来的柔性制造实训解决方案
在制造业加速向数字化、智能化转型的时代背景下，创新模块化自动生产线实训系统已成为职业院校、技工院校培养智能制造高技能人才的关键装备。该系统是一套完整的柔性制造自动化生产系统，体现了现代制造业向数字化和智能化发展的主流趋势。整套创新模块化自动生产线实训系统采用模块化设计理念，由多个柔性单元灵活组合而成，主要包括物料仓储系统、自动化物流搬运系统、数控加工系统、信息采集与处理系统以及计算机控制系统等核心模块。这种架构使其能够根据不同的作业任务要求和现场环境变化，迅速进行重组和柔性调整，完美适应多品种、中小批量的生产作业模式。
这套创新模块化自动生产线实训系统（亦称为模块化柔性自动生产实训系统、智能制造柔性生产线实训设备）综合了实际工业生产中大量应用的复杂控制过程，是一款专为教学培训设计的实战型装置。它根据现代生产物流系统的发展趋势而专门开发，以培养学生的专业知识应用能力、综合实践能力、创新能力为主要目标。通过这套创新模块化自动生产线实训系统的训练，学生能够系统掌握从供料到仓储的全流程自动化技术，为未来从事智能制造相关工作打下坚实基础。

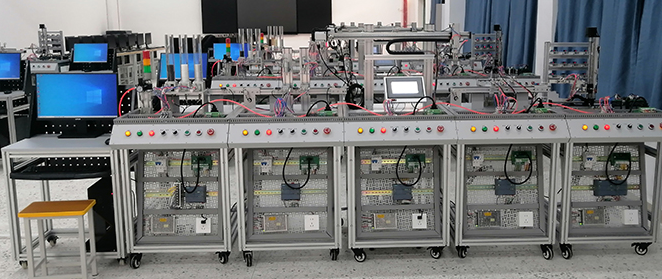

二、系统构成
本创新模块化自动生产线实训系统由五大核心单元组成，每个单元均可独立运行，也可通过网络互联实现协同控制：
供料单元：负责不同材料的自动供给；
加工单元：完成物料的加工、检测与输送；
检测分拣单元：基于传感器实现颜色、材质的智能分拣；
搬运单元：实现物料在各站间的精准转运；
仓储单元：完成成品工件的自动化立体仓储。
三、性能参数
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
装置容量：＜2.5kVA
实训平台尺寸：约3200mm×785mm×830mm，各部件采用优质铝合金和钣金加工成型，外观无划痕
单站工作台尺寸：约650mm×785mm×830mm
四、各单元详细介绍
（1）供料单元——智能供料的起点
供料单元是创新模块化自动生产线实训系统的第一站，主要功能是负责不同材料的自动供料。它由料管、推料装置及传输线等组成，能够稳定地将物料推送至下一工位。
核心技术参数与电气元件：
工作台：铝合金材质
供电电源/工作电压：AC220V/50Hz / DC24V/2A
工作气压：0.5MPa
PLC：西门子S7-1200主机模块
直流减速电机：24V
检测传感器：光电传感器、磁感传感器、3个光纤传感器及放大器
电源控制盒：设有指示灯、启动、停止及急停按钮，独立模块化设计，两端钣金固定
7寸彩色触摸屏：800×480分辨率、65535色TFT，LED背光永不黑屏；400M主频、WinCE系统、MCGS组态软件、64M存储；支持U盘备份/恢复；支持RS232/RS485/RJ45以太网及WiFi通讯；整机功耗仅6W
联网监控功能：当5个单元全部进入联网状态时，管理员可通过组态监控机中的各种按钮方便地控制整个系统的运行、停止等，每个单元的工作状态在监控画面上一目了然
主要配件清单： 实训桌（铝合金型材/钣金）、上料机构（基座+料筒）、传输线（皮带/铝件）、笔形气缸、电磁阀（DC24V）、调速阀（SL4-01）、气源过滤器（AFC2000）、光电传感器（漫反射）、光纤传感器（FRS-320）、磁性传感器（CS1G）、减速电机（24V）、PLC主机（S7-1200）、变频器（EDS300-2S0002）、触摸屏（7寸MCGS）、信号转换器（24V）、PLC传感器信号端子台（24V）、PLC下载线（3米）。
（2）加工单元——精密加工的核心
加工单元由传输线、加工站等组成，主要完成物料的加工、检测及输送任务。该单元集成了手指气缸、双杠气缸、回转气缸等多种气动元件，配合夹手可实现复杂的抓取与加工动作。
核心技术参数：
工作台：铝合金
供电电源/工作电压：AC220V/50Hz / DC24V/2A
工作气压：0.5MPa
PLC：西门子S7-1200主机模块
检测传感器：光电传感器、磁性开关等
主要配件： 实训桌、上料机构、传输线、手指气缸/双杠气缸/回转气缸、铝件定制夹手、电磁阀、调速阀、气源过滤器、光电传感器（多种规格）、磁性传感器（CS1G）、减速电机（24V）、PLC主机（S7-1200）、信号转换器、PLC传感器信号端子台、PLC下载线。
（3）检测分拣单元——智能识别的枢纽
检测分拣单元是创新模块化自动生产线实训系统中实现质量控制的关键环节。它通过各种传感器（光电、电容等）进行检测，并根据颜色和材质（金属与非金属）输出对应信号，将合格或指定物料传输给下一站，不合格品则被分拣剔除。该单元由传感器、分拣滑槽、气缸、传输线等机构组成。
核心技术参数：
工作台：铝合金
供电电源/工作电压：AC220V/50Hz / DC24V/2A
工作气压：0.5MPa
PLC：西门子S7-1200主机模块
检测传感器：光电传感器、电容传感器等
主要配件： 实训桌、传输线、分拣滑槽（钣金）、笔形气缸、电磁阀、调速阀、气源过滤器、光纤传感器（漫反射）、磁性传感器（CS1G）、减速电机（10W/24V）、PLC主机（S7-1200）、信号转换器、PLC传感器信号端子台、PLC下载线。
（4）搬运单元——精准转运的执行者
搬运单元负责接驳上一站的物料，并将其放置到传输线上供下一站使用。它由物料平台、气缸机械手、分拣滑槽等机构组成，采用双杠气缸和手指气缸实现夹取与搬运，并配备磁感式传感器进行位置检测。该单元引入了伺服电机与滚珠丝杆驱动，实现了高精度的直线运动控制。
核心技术参数：
工作台：铝合金
供电电源/工作电压：AC220V/50Hz / DC24V/2A
工作气压：0.5MPa
PLC：西门子S7-1200主机模块
检测传感器：电感传感器、限位开关等
主要配件： 实训桌、上料机构、伺服电机（≥200W）、伺服驱动器（220V）、滚珠丝杆、手指气缸/双杠气缸、电磁阀、调速阀、铝件夹手、气源过滤器、限位开关（机械形式）、光电传感器、磁性传感器（多种规格）、PLC主机（S7-1200）、信号转换器、PLC传感器信号端子台、PLC下载线。
（5）仓储单元——智能仓储的终点
仓储单元由堆垛机、气动手抓以及≥3×4的立体仓库组成，负责完成成品工件的自动入库与仓储管理。该单元采用步进电机驱动滚珠丝杆实现X/Y轴定位，配合回转气缸和手指气缸完成工件的存取。
核心技术参数：
工作台：铝合金材质
供电电源/工作电压：AC220V/50Hz / DC24V/2A
工作气压：0.5MPa
PLC：西门子S7-1200主机模块
步进电机：1.5A，步距角1.8°
主要配件： 实训桌、上料机构、步进电机（1.5A/1.8°）、步进驱动器（24V）、滚珠丝杆、回转气缸/手指气缸/双杠气缸、铝件夹手、3层4列立体库、电磁阀、调速阀、气源过滤器、光电传感器（多种规格）、磁性传感器（多种规格）、限位开关（机械形式）、PLC主机（S7-1200）、信号转换器、PLC传感器信号端子台、PLC下载线。
