一、产品概述：打造未来智造工匠的核心实训平台

在“中国制造2025”战略背景下，网络型模块式柔性自动化生产线实训设备已成为高职院校、技工院校培养智能制造领域高技能人才不可或缺的教学利器。本设备深度融合了MES（制造执行系统）、柔性制造系统（FMS）以及计算机集成制造系统（CIMS）等前沿理念，构建了一个完整的网络化制造教学闭环。

本课程体系以机械制造自动化技术为主线，重点强化CAD/CAM应用与网络化制造技术，旨在系统性地培养学生分析复杂工程问题、解决实际生产难题的综合能力。通过这套网络型模块式柔性自动化生产线实训设备的学习，学生不仅能掌握机械制造自动化的核心基础知识，更能深入理解现代自动化制造系统的构成与配置，初步具备独立构建设计简易制造系统的工程实践能力。

该柔性自动化生产线实训设备达到工业级别标准，是一套高度集成的柔性制造自动化小型生产线。它不仅完美契合常规实验教学需求，更能让学生接触到学科最前沿技术，极大拓宽专业视野。在众多高职院校中，该设备以其卓越的先进性与示范效应，有力彰显了工程实训中心的优越条件与独特训练特色。

作为机电一体化、数控技术、工业机器人等专业核心课程的实训平台，该网络型模块式柔性自动化生产线实训设备全面覆盖PLC编程技术、变频驱动、触摸屏人机交互、交流伺服控制、步进驱动以及工业机器人等关键技术的综合应用设计、安装与调试。它为学生营造了真实的校内“实境育人”场景，极大地强化了学生对复杂自动化生产线从设计规划、硬件安装、线路连接、程序编写、系统调试到故障诊断与维护的全流程综合职业素质与能力，真正实现了与高端装备制造业岗位的“无缝对接”。因此，这款柔性自动化生产线实训系统不仅适用于自动化类相关专业的日常教学与实训，更是企业工程技术人员的理想岗前培训工具。

二、产品特点：模块化设计，引领工程实践新高度

1. 高度集成与模块化组合：该网络型模块式柔性自动化生产线实训设备巧妙地将机械、气动、电气控制、电机传动、传感检测、PLC及工业网络控制技术融为一体。其独特的模块化结构设计，使得设备可灵活组合，轻松实现从基础单项技能训练到复杂综合性项目的递进式教学。它涵盖了机械部件拆装调试、气动回路搭建、电气控制电路安装、PLC编程、机电设备联调、自动控制系统集成乃至工业网络控制系统部署等全链条实训环节，完美满足从入门到精通的实训教学与工程训练需求。

2. 标准化接口与卓越扩展性：无论是机械结构还是控制系统，该设备均采用统一的工业标准接口，具备极高的兼容性与扩展潜力。随着工业现场技术的快速迭代，这套柔性自动化生产线实训系统能够紧跟技术发展步伐，便捷地进行功能升级与扩展，从而持续深入地满足不断变化的实训教学需求。

3. 激发创新思维与动手能力：该网络型模块式柔性自动化生产线实训设备是培养学生创新能力的绝佳平台。学习者可充分利用此系统，亲自动手完成从机械组装、电气原理图设计、电气接线、PLC编程与系统联调，到现场总线网络组建与故障排查等一系列工程训练，在实践中锻炼和提升解决复杂问题的能力。

4. 先进的网络通信与人机交互：本系统采用RS485网络通信协议，实现各工作站之间控制信息与状态数据的实时高效交换。同时，配备7英寸、256色工业级彩色触摸屏，提供直观友好的操作界面，完全模拟真实工业控制场景。

三、技术性能

• 输入电源：单相三线 AC220V ±10% 50Hz

• 工作环境：温度 -10℃～40℃，相对湿度 ≤85%（25℃），海拔 < 4000m

• 装置容量：≤1.5kVA

• 外形尺寸：320cm × 170cm × 140cm

• 安全保护：具备漏电压、漏电流双重保护，安全性能符合国家标准。

四、系统组成及配置详解

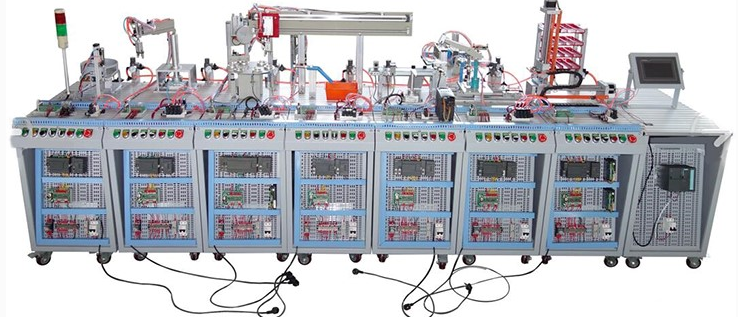

这套网络型模块式柔性自动化生产线实训设备由八大核心单元构成，分别是：上料检测单元、搬运单元、加工与检测单元、搬运分拣单元、变频传送单元、安装单元、安装搬运单元和分类单元。控制系统可选配三菱、西门子或欧姆龙等主流品牌PLC，充分体现其“柔性”特征。每个单元均可独立控制，完成基础模块培训后，可逐步将相邻单元串联，直至八站联动，深入学习复杂分布式控制系统的编程、装配与调试技术。

(一) 上料检测单元

• 功能与组成：该单元是整条生产线的起点，由料斗、回转台、导料机构、提升装置及颜色识别光电开关等组成。主要功能是将工件从料仓依次送出，并精准检测工件颜色。核心组件包括：

• 料斗与回转台：用于储存和输送物料。

• 直流减速电机：驱动回转台转动，配合导料机构实现有序供料。

• 光电传感器：一组用于检测料仓是否有料，另一组用于检测工件是否到达抓取等待位。

• 磁性传感器：精确反馈各气缸活塞位置，确保动作可靠。

• 控制按钮板：支持单机/联机模式切换及基本操作。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；永磁直流减速电机 ZGB60R-45SRZ/458i/8W/24V。

(二) 搬运单元

• 功能与组成：本单元的核心是气动机械手，负责将上料单元送来的工件精准搬运至加工单元的待料区。关键部件包括气动手指、双导杆气缸、旋转气缸等，共同实现工件的抓取、伸缩、旋转等多自由度动作。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；气动机械手 MHZ2-16D；旋转气缸 MSQB20R。

(三) 加工与检测单元

• 功能与组成：这是实现工件加工的“心脏”单元。包含6工位回转工作台、含3种刀具的刀具库、升降式加工系统及检测组件。步进电机驱动刀具库选刀，直流电机模拟钻头/铰刀进行钻孔、铣孔等加工，并由检测气缸进行深度测量。电感传感器确保转盘精确定位。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；步进电机 573J09；加工电机 ZGB60R-45SRZ/458i/8W/DC24V。

(四) 搬运分拣单元

• 功能与组成：该单元根据上一站的加工结果（合格/废料）进行分拣。通过丝杠传动实现横向移动，利用气动手指抓取工件，并将废料推入废料存储器，合格品则送往下一站。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；气动手指 MHZ2-16D；浮动接头 SC-20-F/M6 * 1。

(五) 传送分拣单元

• 功能与组成：由直线皮带输送线、变频器、三相交流减速电机及颜色传感器构成。其主要任务是对工件进行二次分拣，将颜色不合格的工件通过分料气缸剔除到相应料槽，合格产品则继续向前传送。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；变频器 FR-D720S (0.37KW)；三相交流减速电机 41K25GN-S3/4GN10K。

(六) 搬运安装单元

• 功能与组成：本单元通过塔吊臂式的机械手，在平移工作台上沿工业导轨滑动，将上站传来的工件抓起并放置到安装平台上，待安装站完成小工件装配后，再将组装好的工件搬运至下一站。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；气动手指 MHZ2-16D。

(七) 安装单元

• 功能与组成：该单元利用吸盘机械手，通过真空原理吸取小工件（如黑白件）。旋转气缸驱动摇臂部件摆动，料仓换位部件选择所需工件，推出气缸将其推出，最后由吸盘机械手完成精密安装。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；单杆气缸 CDJ2B16-60。

(八) 分类单元

• 功能与组成：作为生产线的末端，该单元通过X、Y两轴步进电机驱动的滚珠丝杠，带动滑杆推出部件，将最终成品按类别精准推入对应的分类料仓中，完成产品的自动仓储。

• 主要技术指标：控制电源 DC24V/4.5A；PLC控制器（三菱）；步进电机 42J1834-810；步进电机驱动器（二相，电流≥1A）。
