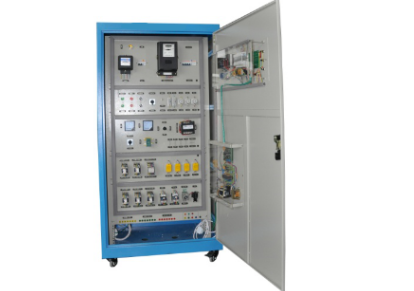

KCWXG-01E型电机控制及仪表照明实训考核柜
在工业自动化与电气技能人才培养领域，一套专业、全面且安全的实训设备至关重要。电机控制及仪表照明实训考核柜正是为此而生的核心教学装备。本装置严格遵循劳动与社会保障部颁布的“工人等级标准”与“职业技能鉴定”规范，集技能培训、动手实操与职业资格鉴定于一体，是高等院校、职业院校、技工学校及企业培训中心开展电机拖动实训装置、工厂电气控制及仪表照明电路实训教学的理想平台。
核心优势概览：为何选择本实训考核柜？
本电机控制及仪表照明实训柜在设计上充分考虑了教学实用性、操作安全性及设备耐久性，具备以下突出特点：
工业级品质，安全可靠：装置以标准工业配电柜为载体，采用三相四线（或五线）380V电源输入，配备多重安全防护。包括电压/电流型漏电保护器（动作电流≤30mA，分断时间≤0.1s）、过压、过流、过载保护等，从源头保障维修电工实训设备操作安全。柜门装有急停按钮，控制电源配备启停按钮与短路保护，确保应急状况下可快速切断电源。
顶级元器件，经久耐用：核心电气元件选用高端品牌，如接触器与热继电器均采用施耐德品牌接触器，确保控制精准与长寿命。所有接线端子及走线槽均采用进口产品，工艺精湛。器件接线全部通过端子排进行，避免直接在元器件上反复拆线导致的损坏，极大延长了电工技能考核装置的使用寿命。
模块化设计，灵活便捷：柜内元件安装板采用模块式结构实训柜，用户可根据不同的电机控制实训项目需求，自由调换实训模块的上下位置，接线与教学规划无比灵活。提供的实训模块包括包含二极管、变压器、断路器的模块一，包含接触器、行程开关的模块二，以及集成热继电器、时间继电器的模块三。
布局科学，操作人性化：结构紧凑，单面即可完成所有实训内容。将常用操作按钮、电压电流表、信号指示灯等集中安装在柜门面板上，实现仪表照明与电机控制一体化操作。布线全部通过走线槽，工艺美观，利于培养学生规范的电气接线习惯。
权威认证，标准之源
本装置并非普通实验箱，而是专为符合国家职业技能鉴定标准而研制的考核鉴定专用设备。它能全面覆盖维修电工从初级、中级到高级的技能考核要点，其内置的定时器兼报警记录仪不仅能设定实训时间、定时报警，更能自动记录操作错误导致的报警次数，为技能考核提供客观、统一的评分标准，是名副其实的电机控制及仪表照明实训考核柜。
详细技术参数与基本配置
技术指标：
工作电源：三相四线/三相五线 ~380V±10% 50Hz
外形尺寸：800mm（宽）× 600mm（深）× 1800mm（高），适合实验室布局。
整机容量：<1kVA，节能高效。
工作环境：温度-10℃ ~ +40℃，湿度<85%，适应性强。
基本配置：
主控电源板：配备交流电压表、电流表、电压指示切换开关、服务管理器（定时报警记录仪）。
实训元器件板：集成多种颜色按钮、急停开关、旋钮、AC/DC信号指示灯、交流电压表、三只交流电流表及转换开关。
三相异步电动机：提供AC380V/△接法与AC380V/Y接法三相鼠笼式异步电动机各一台，满足不同启动与控制方式实训需求。
移动与固定：柜底装有四个万向轮与四个固定调节机构，便于移动与定位。
全面的实训项目覆盖
该电机控制及仪表照明实训考核柜支持超过30个经典实训项目，构建了从基础到高级的完整技能提升路径：
基础仪表与照明电路：电压表、电流表接线；万能转换开关测三相电压；仪表照明电路实训教学。
电机核心控制技术：
点动、自锁、过载保护、正反转（接触器连锁、按钮连锁、双重连锁）控制。
多种启动控制：Y-Δ降压启动（接触器/时间继电器控制）、串电阻降压启动。
多种制动控制：能耗制动、可逆运行能耗制动、反接制动、串电阻起动及反接制动。
复杂逻辑控制：两地控制、手动/自动顺序控制、工作台自动往返、带点动的自动往返。
典型机床电路模拟：可完成C620车床、电动葫芦、Y3150滚齿机等经典机床电气控制线路的模拟接线与故障排查，紧密对接实际工业应用。
