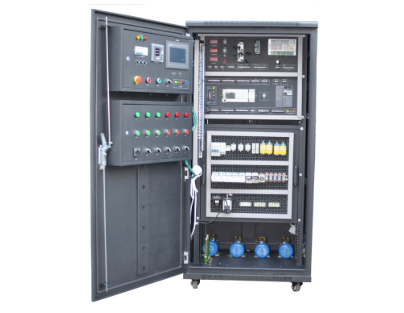

KCWXG-01F型现代电工技术实训考核装置（柜式、双面型）

KCWXG-01F型现代电工技术实训考核装置（柜式、双面型）

在职业教育深化改革的背景下，培养具备现代电气控制系统安装、调试与维护能力的高素质技能人才已成为当务之急。本现代电工技术实训考核装置正是响应这一需求，严格依据教育部相关课程改革与教材建设规划，深度融合生产实际与岗位技能要求而研发的一体化教学解决方案。它不仅适用于高等职业学校机电设备安装与维修、电气技术应用等电类专业，也兼顾非电类专业对《电工技术》、《电机与电气控制》、《PLC综合控制》、《电力拖动》等核心课程的教学与实训需求，是构建高水平现代电工实训室的核心装备。

一、 装置核心定位：面向未来的综合性技能孵化器

本装置超越了传统单一的实验箱模式，集成电气控制、PLC编程、变频调速、伺服驱动、触摸屏组态、电力电子、智能考核等多种技术于一体，构建了一个高度仿真的工业自动化微缩系统。其设计理念旨在让学生在一个平台上，即可完成从经典继电器控制到现代智能控制系统的全链路学习与实践，是实现“教、学、做、评”一体化的现代电工技术综合实训考核平台。

二、 核心技术参数与安全标准

• 工作电源：三相五线制 AC 380V ±10%，50Hz

• 装置尺寸：实训柜 850mm×800mm×1700mm；配套电脑桌 600mm×530mm×1000mm

• 结构工艺：全柜式钢结构，坚固耐用，带自锁脚轮，移动布局灵活

• 安全保护：具备完善的接地保护、漏电保护及过载保护，所有材料符合国家环保与安全标准

• 整机功耗：≤1 KVA

三、 全面覆盖的实训与考核功能体系

本现代电工技术实训考核装置支持超过50个实训项目，涵盖基础、核心与高级应用三个层次，完美支撑模块化教学与阶梯式技能考核。

1. 基础与经典电气控制实训

包括三相电压电流测量、电动机直接启动、正反转控制（多种联锁方式）、Y-△降压启动（手动/自动）、能耗与反接制动、顺序控制、行程控制等。同时集成经典机床电路（如X62W铣床、T68镗床）的接线、调试及智能故障排查（每台机床可设16个典型故障点），夯实学生传统电气控制技术基础。

2. 现代工业自动化控制技术实训

这是本装置作为现代电工实训设备的突出优势，集成了当前工业主流技术：

• PLC控制技术：涵盖电机顺序/星三角控制、变频器调速、步进/伺服电机精确定位、温度PID控制等。

• 变频调速技术：完成面板操作、多段速控制、工频/变频切换、模拟量调速及与PLC/触摸屏的综合应用。

• 伺服与步进驱动技术：学习驱动器参数设置、PLC定位控制，并结合编码器实现闭环控制。

• 人机界面技术：通过7寸彩色触摸屏，学习画面组态、参数设置及与PLC、变频器的综合监控。

3. 电力电子与直流调速技术实训

配置独立的三相晶闸管全控桥直流调速系统，可进行开环、单闭环（电流环）、双闭环（电流环、速度环）控制实验，并配备测功、测矩、测速仪表，结合故障设置功能，深度培养对复杂系统的调试与诊断能力。

四、 模块化结构与专业配置

装置采用清晰的模块化挂板结构，布局合理，维护升级便捷：

1. 主令电气及仪表单元：作为系统控制与显示中心，包含电源总控、主令电器、指示灯、触摸屏及各类显示仪表。

2. PLC控制单元挂板：核心控制单元，配置主流品牌PLC（西门子/三菱可选）、模拟量模块、扩展模块，以及恒流源、恒压源、变频器、伺服驱动器、步进驱动器等。

3. 继电控制单元挂板：包含各类低压电器（断路器、接触器、继电器等），并集成一套由伺服/步进电机驱动的小车运动机构，配备传感器与编码器，用于实体动作控制实训。

4. 电力电子单元挂板：独立的直流调速实训模块，包含晶闸管整流桥、变压器、直流电机机组及测功系统。

5. 典型机床电路智能考核单元挂板：集成X62W铣床与T68镗床电路，配合智能考核系统，用于故障设置与排除实战训练。

五、 核心配置清单（摘要）
