KCDBH-888F型计算机装调与维修技能鉴定装置

KCDBH-888F型计算机装调与维修技能鉴定装置

在计算机网络技术专业的核心课程《计算机组装和维修》教学中，一个专业、全面的实训平台至关重要。计算机装调与维修技能鉴定装置正是为此设计的核心教学设备，它集教学、实训、技能鉴定于一体，是建设高标准计算机组装与维修实训室的理想选择。本装置配备齐全的教学设备、多功能操作台、专业的计算机组装与维修维护工具包以及丰富的计算机组装与维修维护散件，为学生提供了一个沉浸式的学习和技能锤炼场所。

通过本计算机装调与维修技能鉴定装置，学生能够深入学习和掌握微机硬件系统的完整构成与工作原理，熟悉各硬件部件的结构特点与规范拆装流程，精通微机故障的检测、诊断与维修技术。从计算机的选购、组装、系统软件与应用软件的安装调试，到后续的故障排查与维护，学生能够获得全链条的实战能力，为未来职业生涯奠定坚实基础。

一、 计算机装调与维修技能鉴定装置核心构成与设计

1. 整体技术参数与结构

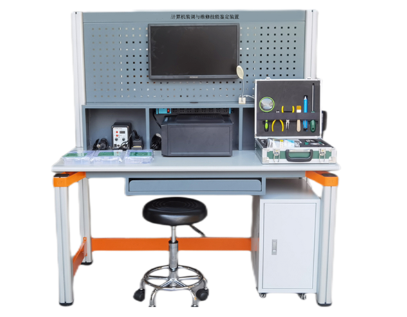

本装置采用立式落地安装，尺寸为长1400mm×宽650mm×高1500mm，工作电压为AC220V±5%，整机功率为1.0KVA。其主体结构采用高性能表面氧化铝型材及一次成型铝压铸框架连接件（非焊接工艺），确保了设备的坚固耐用与美观。桌面采用25mm厚E1级环保三聚氰胺饰面板，承重性强，并设有组合式键盘抽屉。装置背部设计有与实训屏、仪器架、电源箱一体的牢固支架，底部则设有工具挂板、显示器固定架及带万向轮的电脑主机存放柜，空间规划合理，充分满足计算机装调与维修技能鉴定的各项操作需求。

2. 安全电源与核心功能模块

装置标配符合国家CCC认证的“双断安全防雷电源开关保护装置”，提供8组220V交流电源接口，采用一键双断安全设计，最大限度保障实训用电安全。该计算机装调与维修技能鉴定装置能够全面支持以下核心实训项目：

• 电脑主机拆装实训与配件识别

• 电脑硬件与软件综合测试

• 电脑维护与操作系统安装

• 电脑系统深度维护与优化

二、 计算机装调与维修技能鉴定装置核心教学组件详解

1. 可快速设置故障的专用教学主板

这是本装置的教学核心，采用主流ATX架构，主板本身集成≥20个快速故障设置点（通过跳线帽实现），涵盖CPU控制端、芯片组、内存、显示、音效、网络、电源、接口、BIOS等10大类以上故障。主板表面直接印刷有故障标识（如CPU_EN1、DDR_RST等）及“中央处理器区”、“内存插槽区”等十大电路模块的中文标识，并集成诊断卡、数码管和蜂鸣器电路，引导学生快速定位并排除故障，深刻理解计算机工作原理。

2. 全模组ATX开关电源及加长诊断线束

配备额定功率500W的全模组ATX电源，端口清晰标识类型与电压。专用加长线束（长500mm）允许将主板移出机箱进行维修，每根线缆均有明确序号与标识，与电源端口一一对应，有效防止误接，专为计算机装调与维修技能鉴定的精细化实训而设计。

3. 计算机故障诊断治具盒与自动测试软件

诊断治具盒包含开关控制器、音频诊断、COM串口诊断、USB 2.0/3.0诊断等一系列专用治具，用于快速诊断机箱前面板、后面板各类接口与开关故障。配套的计算机故障自动测试软件可自动测试CPU、内存、硬盘、USB、音频等13类20种常见故障，测试结果（PASS/NO）直观显示，并可自动生成测试报告，极大方便了教学管理与技能考核。

4. 完整的维修级计算机配套硬件

为确保实训与真实工作场景无缝对接，装置配置了完整的维修级硬件套件，包括：兼容×300芯片组的中央处理器（CPU）、1TB SATA硬盘、8GB DDR4内存、集成显卡（带VGA/DP/HDMI接口）、千兆集成网卡、5.1声道集成声卡、SATA光驱、键鼠套装、耳机、标准机箱及≥500W电源。

三、 从焊接基础到整机维修的进阶技能训练体系

1. 专业计算机装维工具箱

工具箱内衬为每件工具定制凹槽，包含十字/一字螺丝刀、尖嘴钳、防静电镊子、数字万用表、测电笔、网线压线钳、水口钳、防静电手环、焊锡丝、吸锡枪等数十种专业工具，完全满足从计算机组装到板级维修的全流程需求。

2. 教学电路主板焊接与维修训练套件（初、中、高级）

此套件是提升学生板级维修核心能力的关键。

• 初级工套件：聚焦直插元器件（电阻、二极管、电容、芯片）的认知、整形与焊接训练，通过焊接点亮“OK”字样LED阵列，直观验证成果。

• 中级工套件：专注于贴片元件（1206、0805、0603封装）的拆卸与焊接技能，实战区焊接构成“五角星”图案的LED电路，效果可视化。

• 高级工套件：进阶训练SOP8、SOP14、SOP16、SOP20等多种封装贴片芯片的拆焊，通过搭建“跑马灯”和“心形闪烁灯”功能电路，综合运用芯片、电阻、电容、三极管等元器件，使技能紧贴实际计算机主板维修场景。
