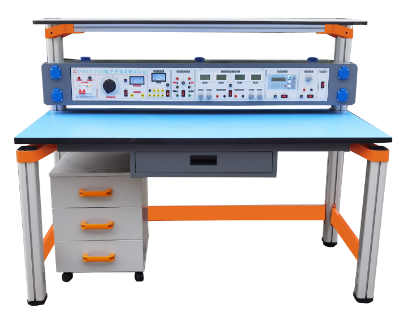

KCDBH-888G型模电数电技术实验台
本款模电数电技术实验台是专为高等院校、职业院校电子技术基础课程量身打造的经典教学设备。它集成了完善的保护措施与齐全的实验功能，其核心设计理念在于通过高度模块化与可视化的方式，大幅提升《模拟电子技术》与《数字电子技术》课程的教学效率与体验。实验台核心采用通用九孔万能插件板与透明创新元件盒，使学生能够像“搭积木”一样自由组合电路，直观观察元件结构与电流走向，是进行电子技术基础实验和电路设计实训的理想平台。
一、 核心设计特点：安全、模块、直观
完善的安全保护：设备配备接地保护、漏电保护开关，并采用全封闭高绝缘安全型插座与导线，完全符合国家标准，确保师生电工电子实验操作安全。
创新的模块化结构：
九孔万能插件板：实验桌中央配备大面积（约35×90cm）九孔通用底板，内置一体成型铜质嵌件，连接可靠，可像电子实验模块拼接一样无限扩展。
透明创新元件盒：所有弱电元器件均封装于透明工程塑料盒内。盒盖印制永久电路符号，盒内元件一目了然。采用科学的压卡式结构，拆装维护便捷。这种设计使得模电数电实验教学更加直观、管理更加规范。
一体化人性化设计：实验桌采用坚固的铝型材框架，搭配E1级环保台面与多功能储存柜。整体结构简约现代，一桌两座布局合理，储物空间充足，为师生创造了优良的电子技术实训环境。
二、 一体化供电与测量系统
实验台主机箱集成了所有必要的电源与信号源，功能全面：
多路输出电源系统：提供单相0～250V可调交流电源、多档低压交直流电源、双路0～30V连续可调直流稳压稳流电源，满足各类电路供电需求。
高精度函数发生器/频率计：采用DDS技术，输出正弦波、方波、三角波，频率范围0.1Hz~3MHz，具备数字频率计功能，满足信号发生与测量实验。
辅助测量工具：内置音频功率放大器、单次脉冲源、外测交直流电压电流表，构成完整的电子测量技术实训基础。
三、 丰富的实验项目覆盖
本模电数电实验设备支持超过200项实验，全面覆盖模拟与数字电路的核心知识点：
模拟电子技术部分：涵盖二极管/三极管特性、单级/多级放大器、差动放大、负反馈、功率放大、运算放大器应用（比例、加减、积分微分、有源滤波）、信号产生（RC/LC正弦波振荡、555定时器）及直流稳压电源等所有经典实验。
数字电子技术部分：涵盖门电路逻辑功能测试、组合逻辑电路（编码器、译码器、加法器）、时序逻辑电路（触发器、计数器、寄存器）、脉冲波形产生与整形（施密特触发器、单稳态触发器）及综合应用电路。
扩展与设计性实验：基于提供的丰富元器件，学生可自行设计并搭建诸如温控电路、光控电路、报警器、门铃等趣味应用电路，完成电子电路课程设计与创新实践。
四、 标准配置清单（每台）
设备配置丰富，开箱即用：
实验桌体：包含主机箱、仪器架、九孔实验桌、移动矮柜及学生凳。
透明元件盒库：配备齐全的电阻、电容、电感、二极管、三极管、场效应管、晶闸管、集成芯片（如UA741、NE555、74系列、CD4002等）及变压器、继电器、扬声器等超过百种元件，均采用透明模块封装。
工具包：含尖嘴钳、螺丝刀、剥线钳等常用工具及配套实验连接线。
五、 产品优势总结
教学直观性强：透明元件盒与符号化盒盖设计，使抽象的电路理论变得触手可及，极大提升初学者的认知效率。
实验灵活度高：通用九孔板配合模块化元件，支持电路的自由搭建与快速验证，有力支撑创新性电子实验开展。
管理维护便捷：元件集中管理，不易丢失损坏；模块化设计使得故障排查与元件更换非常简单。
安全可靠耐用：整体设计注重电气安全与结构稳固，确保长期高频次教学使用的可靠性。
这款KCDH-888G型模电数电技术实验台历经市场检验，以其经典的模块化设计、极高的实验自由度和出色的直观教学效果，成为众多院校建设电子技术实验室的首选基础设备。它不仅完美服务于传统的验证性实验，更能激发学生的动手热情与创新思维，是夯实电子学科基础、培养工程实践能力的得力助手。
