KCZWD-226C型电子技术综合应用创新实训考核装置
在电子信息技术飞速发展的今天，培养具备扎实理论基础和卓越实践创新能力的高素质工程人才至关重要。电子技术综合应用创新实训考核装置正是为此目标而生的一体化教学平台。它深度融合了模拟电子技术、数字电子技术、电力电子技术及电工基础等多门核心课程，为学生提供了一个从理论验证到综合设计、从基础技能到创新探索的完整实践环境。本文将深入剖析该装置的设计理念、核心功能与丰富应用，展示其如何成为现代电子工程教育的核心装备。
一、 设计理念：构建开放、创新的一体化电子实训平台
本装置摒弃了传统实验箱的固定模式，秉承“模块化、开放式、可扩展”的设计哲学。其核心目标是实现从验证性实验向综合性、创新性实训的跨越。
跨学科综合应用：装置适用于电气、电子、机电、自动化等诸多工科专业，完美覆盖《模拟电子技术》、《数字电子技术》、《电路原理》、《电力电子技术》等课程的教学与实训需求，支持课程设计、毕业设计乃至实际产品研发。
全开放式创新环境：装置提供齐全的稳压稳流电源、DDS函数发生器、智能测量仪表等，配合透明创新实训模块，学生可自由搭建、测试各种电路。这种开放平台极大地激发了学生的自主学习和创新潜能，是开展电子设计竞赛、科技开发的理想基地。
安全与示教一体：采用高绝缘安全型插座导线，配备漏电、过流等多重保护。独特的透明有机塑料元件盒，内部元件与接线一目了然，兼具实物示教功能，有效辅助理论教学，加深学生对电子元器件的直观认识。
二、 系统核心构成：模块化与智能化兼备
该电子技术综合应用创新实训考核装置由实训主机箱、仪器架、一体化实训桌、大量透明实训模块及工具组成，结构坚固，布局科学。
智能实训主机箱：
多路精密电源：提供0-30V可调稳压电源、固定低压交流输出、±15V/±12V/±5V直流电源等，满足各类电路供电需求。
智能测量仪表：搭载高精度、带通信功能的智能直流电压表与电流表，量程自动/手动可调，体现现代测量技术的智能化。
DDS函数信号发生器/频率计：输出0.1Hz-3MHz的高精度正弦波、方波、三角波，内置高频频率计，为学生进行信号调试与测量提供专业工具。
透明创新电子实训模块（核心特色）：
这是装置的灵魂所在，包含140多个透明元件盒，每个盒子都是一个独立的单元电路或元件组。
模块内容：涵盖从电阻、电容、电感、二极管、三极管、场效应管、晶闸管、IGBT，到集成运放、数字逻辑芯片、555定时器、显示器件（数码管、LED）、传感器（气敏、声电）等几乎所有基础电子元器件。
灵活组合：模块采用标准化插接设计，学生可像拼积木一样，根据实训项目自由组合成放大电路、振荡电路、数字逻辑系统、电源电路等，完成从单元电路到复杂系统的搭建。
管理便捷：所有模块配有专用储存板，归类清晰，方便保管与取用。

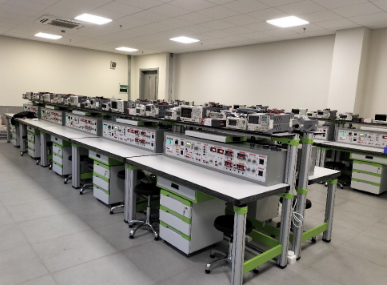

人性化实训桌体：
采用工业铝型材框架与实木台面，结构稳固耐用。集成仪器架、主机箱放置位、抽屉及储物柜，万向轮设计方便移动，打造了一个专业、舒适的电子技术创新实训工作环境。
三、 覆盖全面的实训项目体系
该装置配套的实训项目经过精心设计，由浅入深，覆盖四大技术领域，确保能力培养的层次性与系统性。
（一）模拟电子技术基础与综合实训
从二极管、三极管特性测试起步，到单管/多级放大电路、负反馈电路、功率放大电路（OTL、LM386）的深入研究；进而拓展至运算放大器应用（计算、比较、滤波）、信号发生器（正弦波、方波、三角波）设计，并完成如助听器、恒温控制器、烟雾报警器等贴近生活的综合应用产品制作。
（二）数字电子技术基础与逻辑设计实训
涵盖逻辑门、编码器、译码器、数据选择器、触发器、计数器、寄存器等所有基础数字逻辑部件的功能测试与应用。重点训练中规模集成电路的组合使用，完成计数译码显示、N进制分频、单稳态/施密特触发器应用等经典数字系统搭建。
（三）数字/模拟电子技术综合创新应用
此部分是创新能力培养的关键，项目均以小型“电子产品”形式呈现，极具趣味性与挑战性。例如：
声光控节能路灯电路、8线数据传输电路
移位寄存器彩灯显示、8位优先编码抢答器
触摸式密码电子锁、数字钟、交通灯控制系统
救护车音响模拟、D/A转换电压输出
（四）电力电子技术应用实训
面向工业应用，开展电力电子器件特性及其典型电路实训：
晶闸管可控整流电路（半控桥）
双向晶闸管交流调压电路（模拟调光台灯）
IGBT直流斩波电路
PWM直流电机调速电路
四、 装置配置清单与教学保障
为保证教学效果，装置提供完整套件（详见原文配置清单），主要包括：
实训主机箱（含所有电源、信号源、仪表）1台
一体化实训桌及仪器架 1套
透明电子创新实训模块 1套（140余个元件盒）
配套工具包 1套（含电烙铁、剥线钳、螺丝刀等）
专用实验导线及实训指导书
