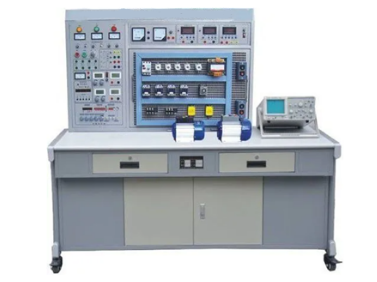

SHKC-332H型电工综合实训考核设备
在当今强调实践能力与创新能力的高技能人才培养体系中，电工综合实训考核设备已成为电工电子类专业教学的核心装备。一套设计先进、功能全面的电工综合实训平台，不仅能够模拟真实的工业环境，更能系统性地训练学生的安装、编程、调试与排故能力。本文将深入剖析一款集成了PLC电气控制、机电传动控制、智能故障诊断及物联网技术的现代化电工综合实训考核装置，全方位展示其如何赋能新时代的电工人才培养。
一、 一体化设计：构建模块化电工综合实训平台
本套电工综合实训考核设备采用了高度集成与灵活扩展的一体化设计理念，由多个功能独立的子平台协同构成，覆盖了从基础电路安装到高级自动化系统调试的全链条技能训练。
PLC电气控制综合应用平台：作为系统的“大脑”，该平台集成了西门子S7-1200系列PLC、昆仑通态触摸屏、汇川变频器与伺服/步进驱动系统等核心工业元件。所有元器件端口开放，学生可在此完成电气接线、程序编写与联合调试，是实现自动化控制实训的核心区域。
机电传动控制实训平台（电力拖动安装平台）：平台采用开放式万能网孔板设计，配套丰富的低压电气元件箱（包含断路器、接触器、继电器、按钮指示灯等）。学生可根据项目要求，自由选型、布局与安装，完成各类经典电机控制线路的实训练习，是夯实电工基础技能的绝佳场所。
立式注塑机电路故障诊断实训平台：该平台模拟真实的工业生产线控制流程（上料、加热、冷却、下料）。教师可通过智能模块预设多种电路及逻辑故障，训练学生根据工艺流程图纸，运用仪表进行测量、分析与排查，极大地强化了学生的工业电路故障检修能力。
环形传输分拣任务模型与直流调速模块：这两个模型提供了具体的工艺对象。环形传输分拣模型融合了传感器技术、气动技术及多种电机控制，用于完成复杂的物料分拣与搬运任务；直流调速模块则展示了闭环调速系统的原理与故障设置点，两者共同构成了从单设备到小产线的综合应用场景。
此外，系统还配备了专业的安装桌、书写桌以及包含压线钳、万用表、电烙铁在内的全套电工实训工具，确保了教学过程的专业性与完整性。
二、 核心技术亮点：智能化与物联网赋能
区别于传统实训设备，本电工综合实训考核系统深度融合了前沿技术，凸显其先进性与前瞻性。
智能物联网模块：设备集成了自主研发的物联网模块，支持4G/以太网上传数据至云平台。这意味着不仅能实现实训数据的远程采集与监控，教师还可通过平台远程下发指令，对设备进行控制，为开展远程教学、数字孪生教学及大数据分析提供了硬件基础。
数字孪生仿真系统（可选配）：结合实物设备，可在计算机上构建虚拟的电工实训考核环境，支持先虚拟仿真、后实物操作的“虚实结合”教学模式，降低实训耗材与风险，提升教学效率。
开放安全的电源系统：一体化电源模块提供AC380V、AC220V、DC24V等多路安全输出，并具备漏电、过流、短路等多重保护。输出端子兼具安全插孔与接线柱两种方式，既保障了基础训练的安全，又满足了高阶安装实训的真实性需求。
三、 全覆盖的实训项目体系
该电工综合实训考核装置能够支撑从基础到高级、从电气到自动化的多层次实训课程体系：
（一）高级电工与自动化技术实训
围绕PLC电气控制平台展开，涵盖：
HMI人机界面实训：触摸屏工程组态、画面设计、数据输入显示、报警与曲线等功能应用。
运动控制技术实训：步进/伺服驱动器的参数设置、接线调试，以及与PLC的脉冲定位控制编程。
变频调速技术实训：变频器参数设定、多段速控制及在环形分拣模型中的应用。
综合系统集成实训：实现PLC、触摸屏、变频器、伺服驱动器及多种传感器的联动编程与调试，完成复杂的自动化控制任务。
（二）基础电工与电力拖动实训
基于机电传动控制平台，完成经典继电控制线路的安装与调试，例如：
三相电机正反转控制、星三角降压启动、自动往返控制。
双速电机控制、顺序启停控制。
模拟典型机床（如CA6140车床）电气控制线路。
（三）电气故障诊断与维护实训
依托立式注塑机平台和直流调速模块，专项训练：
工业控制系统电路故障的逻辑分析与定位排查。
闭环直流调速系统原理分析及典型故障检修。
培养学生运用原理图、仪表工具解决复杂电气问题的实战能力。
