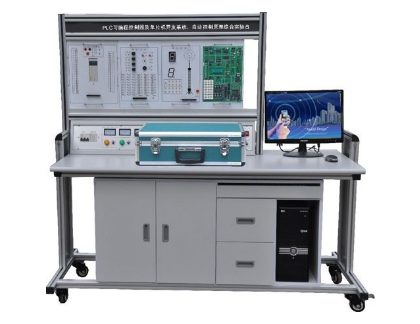

KCPLC-01C型PLC可编程控制器及单片机开发系统、自动控制原理综合实验台
在当今快速发展的工业自动化与嵌入式系统教育领域，拥有一套功能全面、技术领先的实验平台至关重要。我们隆重推出的PLC可编程控制器及单片机开发系统、自动控制原理综合实验台，正是为了满足高校、职业院校及培训机构对高质量、综合性实践教学设备的迫切需求而设计。本实验台集成了PLC控制、单片机开发与自动控制原理三大核心模块，是一款真正的综合型自动控制教学实验台。
为什么选择我们的PLC可编程控制器及单片机开发系统、自动控制原理综合实验台？
本西门子S7-1200可编程控制器综合实验台具备以下卓越特点，确保教学与科研的前沿性与高效性：
高度模块化与可扩展设计：实验台采用组件化结构，核心的PLC实验挂箱和单片机实验系统均可便捷更换与拓展。当需要开发新实验或升级功能时，只需增加相应的实验模块即可，实现了设备的“永不过时”，完美契合了可扩展自动控制实验台的需求。
灵活的双模式接线系统：在PLC可编程控制器实验装置部分，独创双口接线法。学生既可使用自锁紧接插线进行单点连接，深入理解PLC的I/O结构与硬件基础，锻炼动手能力；亦可使用排线进行快速一次性连接，大幅提升实验效率，兼顾了基础学习与高级应用。
工业级仿真实践环境：所有实验对象，如四层电梯、自动售货机、加工中心刀具库等，均模拟工业现场实际应用，形象逼真。通过在本综合实验台上的训练，学生能够无缝对接未来的工作岗位。
核心控制器配置高端：PLC主机采用业界领先的西门子S7-1200系列，性能强大，组合灵活。单片机开发系统则基于全功能51内核，支持在线仿真与下载，资源全开放。
先进的组态交互教学：集成MCGS工控组态软件，为所有实验项目配套了动态直观的组态棒图，实现教学过程的动态跟踪与可视化，极大提升了教学效果与感染力。
装置核心构成详解
这套PLC及单片机自动控制实验台由以下子系统精密构成：
一、 PLC可编程控制器实验系统
实验台主体：提供稳定的三相电源、多种直流稳压输出（如+24V， +5V， ±12V）及完备的安全保护装置。
丰富的实验挂箱：包含从交通信号灯、四层电梯、自动送料装车到邮件分拣、自动洗衣机等近20个PLC实验挂箱，覆盖绝大多数工业控制场景。
软件生态：配备完整的编程软件、仿真教学软件及强大的工控组态软件。
二、 综合型单片机开发实验系统
本单片机开发系统硬件资源极度丰富，集成于一块主板上：
基础接口：8255、8253、8279、16C550等经典接口芯片。
人机交互：LED、数码管、4×4矩阵键盘、16×16 LED点阵、12864 LCD及TFT彩色触摸屏。
外设与控制：继电器、步进/直流电机、光电测速模块。
通信网络：集成USB、红外、CAN总线、以太网、RS232/485等现代通信接口。
数据存储与转换：涵盖RAM、FLASH、SD卡；提供多路A/D、D/A转换及温度传感。
操作系统支持：可运行Small RTOS嵌入式操作系统。
三、 自动控制原理与计算机控制实验模块
该模块完美融合了理论分析与实践控制，支持：
线性系统分析：时域、频域（伯德图、奈氏图）分析与校正。
非线性系统研究：相平面分析。
计算机控制算法：数字PID、最少拍控制、大林算法、多变量解耦等核心算法实验。
闭环控制实例：直流电机调速、温度闭环等综合应用实验。
全面的实验项目覆盖
本实验台提供从基础到高级的数百个实验项目，确保教学体系的完整性：
PLC可编程控制器实验：涵盖逻辑运算、定时计数、数据处理、四层电梯控制、艺术彩灯、步进电机精密控制等经典与综合应用实验。
单片机开发系统实验：从I/O口基础操作到8279键盘显示、16C550串行通信、USB与以太网应用、I2C总线智能卡读写，再到TFT彩屏与触摸屏控制，贯穿单片机技术全脉络。
自动控制与计算机控制实验：完成从系统建模、分析、校正到复杂计算机控制算法（如PID、大林算法）验证的全过程，并与PLC、单片机系统联动，实现如温度闭环、电机调速等高级综合控制。
卓越的技术性能与规格
输入电源：三相四线380V，具备漏电、过载、短路多重保护。
核心控制器：西门子S7-1200 CPU 1214C，并扩展数字量模块。
单片机系统：支持Keil C51开发环境，配备STC89C52核心模块。
外形尺寸：1600×750×1500mm，结构稳固，布局专业。
