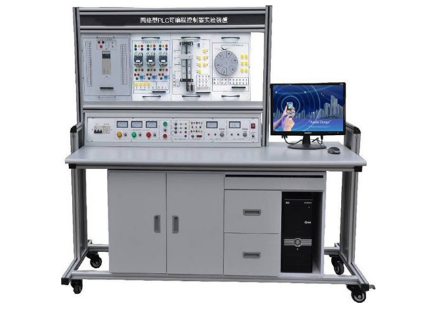

KCPLC-02A网络型PLC可编程控制器实验装置

KCPLC-02A网络型PLC可编程控制器实验装置

在现代工业自动化教育领域，随着工业互联网与智能制造技术的飞速发展，对控制系统的网络化、集成化教学提出了更高要求。网络型PLC可编程控制器实验装置正是为应对这一趋势而设计的先进教学工具。本装置以微处理器技术为核心，集成了强大的网络通信功能，兼具体积小巧、功能强大、可靠性高的特点，已成为我国工业控制教学的主导设备。全国各大专院校及职业院校纷纷将其纳入电子、电气及自动化类专业的核心课程。本文详细介绍的KCPLC-02A网络型PLC可编程控制器实验装置，采用模块化挂箱设计，支持灵活扩展与二次开发，自推出以来深受广大师生好评，是理解和掌握可编程控制器原理、操作及网络化编程的理想平台。

一、网络型PLC可编程控制器实验装置的突出特点

1. 模块化灵活扩展：装置采用组件式多结构设计，实验模块更换便捷。用户可根据教学或科研需求，轻松添加新的实验挂箱以扩展功能或开发全新实验项目，确保这套网络型PLC教学平台永不过时，持续满足前沿教学要求。

2. 高度仿真工业现场：所有实验对象设计形象逼真，紧密贴合工业实际应用场景。学生通过在该网络型PLC实验系统上的训练，能够快速积累现场工作经验，有效缩短从校园到工厂的适应过程。

3. 高性能PLC核心：装置主控制器采用功能更为强大的三菱FX2N-48MR PLC（输入输出各24点），为用户提供了强劲的处理能力和丰富的控制功能。也可根据用户需求选配西门子、欧姆龙等其他品牌主机。

4. 内置工业网络通信：标准配置增加FX2N-485BD通讯模块，为网络化实验教学奠定了硬件基础。

5. 可视化组态教学：集成MCGS工控组态软件，教师可在编辑环境中为任何实验项目创建形象直观、动感强的组态棒图，实现实验过程的动态跟踪与可视化教学，极大提升教学互动性与效果。

6. 创新的网络实验教学模式：

• 1:N通信：支持一台主站电脑控制多台从站PLC主机进行通信实验，模拟集中监控系统。

• N:N通信：实现多台PLC主机之间的对等通信，模拟分布式控制系统。

• 实验室局域网组建：每台PLC实验装置均可连接电脑，轻松构建完整的PLC实验室局域网，开展大规模的网络化、协同式教学实验。

二、网络型PLC可编程控制器实验系统构成

1. PLC可编程控制器实验台（由演示屏与控制箱一体化构成）

2. PLC实验演示装置

3. PLC可编程控制器专用操作桌

4. 全套编程应用软件

5. 仿真教学软件

6. PLC及转接通讯电缆（含编程电缆与网络通讯电缆）

7. 电脑或手持编程器（用户自备或代购）

三、PLC实验台控制箱核心技术指标

1. 电源系统

• A组：+5V/3A直流电压，带电压表与过流保护。

• B组：24V/2A直流电压，带电压表与过流保护，专供PLC及外围设备。

• C组：±12V/2A低压双路稳压电源。

• D组：0-30V/2A可调直流稳压电源，自动换档，连续调压，带限流保护。

• E组：0-20mA精密恒流源。

• F组：单相220V市电输出插座，方便外接示波器等仪器。

• 输入：工作电压380V±5%，50Hz，输入状态有指示灯显示。

• 输出与保护：具备保险丝和漏电保护开关双重安全机制。输出三相380V交流电压，由三只高精度电压表实时指示，通过启停按钮控制。

• 多路直流输出电源：

四、网络型PLC主机挂箱功能详解

1. 主机配置：标配三菱FX2N-48MR，24点输入/24点输出。

2. 控制电源：提供DC 24V输出，带电压指示。

3. 编程方式：通过配套的工业级应用软件进行编程与调试。

4. 电源输入：AC 220V，50Hz。

5. 面板集成功能区：

• （1）交流电源输入区；（2）PLC主机及编程电缆接口；（3）LED状态指示与发光管；（4）输出负载指示区；（5）输入模拟开关（按钮/转换开关）；（6）LED数码管与蜂鸣器；（7）5V/1A与24V/2A直流稳压电源；（8）完整的PLC输入/输出端口。

6. 全开放端口：所有PLC I/O点均已引至面板，输入可连接各类开关、传感器，输出可直接驱动面板指示灯、继电器、电机等，亦可连接外围演示装置，实现从信号采集到执行控制的完整工业控制链路教学。

五、网络型PLC实验演示挂箱（六单元十七实验）

该系列挂箱是配合网络型PLC实验台的核心外设，通过LED、大型数码管、直流/步进电机等执行机构，生动模拟工业控制状态。挂箱采用铝合金一体成型工艺，美观坚固，可在演示屏上任意移动组合。六个功能单元涵盖了十七个经典实验内容：

• 功能单元一：交通信号灯自动控制、自动售货机、LED数码管显示控制、艺术彩灯造型控制。

• 功能单元二：搅拌器自动控制、自动成型系统、加工中心刀具库选择控制、步进电机控制。

• 功能单元三：水塔自动供水系统、邮件自动分拣系统、自动洗衣机系统、电镀系统。

• 功能单元四：四层电梯PLC自动控制、PLC基础实验。

• 功能单元五：模拟电视发射塔、自动送料装车系统。

• 功能单元六：电机的自动控制。

六、网络型PLC可编程控制器实验项目总览

本装置支持从基础到高级的完整实验体系，共包含28个实验项目：

1. 基础编程实验：与或非逻辑功能、定时器/计数器应用、跳转分支、移位寄存器、数据处理、微分位操作。

2. 经典控制模拟实验：交通信号灯、搅拌器、LED数码管、四层电梯、加工中心刀具库、艺术彩灯、电机控制、步进电机、模拟电视发射塔、自动送料装车、自动售货机、自动成型、水塔供水、邮件分拣、自动洗衣、电镀过程控制。

3. 工业电气实物控制实验：三相异步电动机的点动与自锁控制、联动正反转控制、带延时正反转控制、Y/△转换起动控制（均为实物接线控制）。

4. 高级网络与组态实验：利用MCGS组态软件，对上述任何实验进行动态跟踪教学；学生亦可自行编辑组态画面，深入理解人机交互与监控系统构建，充分体验PLC实验室组网的强大功能。

七、KCPLC-02A网络型PLC实验装置标准配置清单
