柴油发动机解剖演示台

柴油发动机解剖演示台

一、核心功能亮点

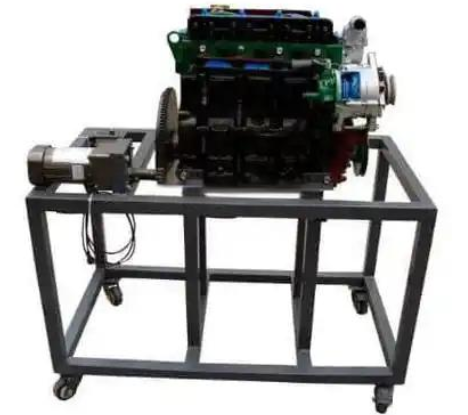

1. 原厂机芯：柴油发动机解剖演示台选用翻新4JB1柴油发动机实物总成，对缸体、缸盖、曲轴、活塞、凸轮轴、正时系统等关键部位进行高精度线切割剖视，真实保留原厂公差，让学员一目了然柴油发动机内部结构。

2. 彩色剖面：所有机械剖面采用高对比度多色油漆喷涂，缸体—蓝色、曲轴—红色、气门—黄色，瞬间区分零件功能，大幅提升柴油发动机解剖演示台教学识别度。

3. 动态演示：内置单相齿轮减速电机（AC 220 V 250 W 0-15 rpm可调），通过透明观察窗可见活塞往复、凸轮旋转、正时皮带啮合全过程，柴油发动机解剖演示台真正实现“低速运转、安全可视”。

4. 移动稳固：整体框架采用40×40×3 mm高强度方管焊接，表面7032工业灰喷塑；底部四只100×50 mm万向脚轮，前两轮带刹车，推动柴油发动机解剖演示台即可随停随锁，满足多教室轮转教学。

5. 全面解剖部位：
   • 缸体——活塞与曲轴外漏式运转展示
   • 气门室盖——凸轮轴实时摆动
   • 气缸盖——进排气门开闭过程可视
   • 进排气歧管、空气滤清器——气流走向清晰
   • 发电机、水泵——皮带传动联动演示
   • 正时机构——链条/皮带相位关系一目了然

二、技术规格
• 整机尺寸：800×600×1200 mm（长×宽×高）
• 动力电源：220 V ±10 % 50 Hz 单相
• 电机参数：AC 220 V 250 W 0-15 rpm可调，运行噪音＜55 dB
• 工作温度：-40 ℃ ～ +50 ℃，适应各种实训环境
• 框架材质：40×40×3 mm方管，CO₂保护焊，承载≥300 kg
• 移动脚轮：100×50 mm聚氨酯万向轮，单轮静载1.0 T

三、安全配置
• 漏电保护开关：30 mA动作电流，0.1 s断电，保障柴油发动机解剖演示台用电安全。
• 防护罩：运转区域加装透明PC板，防止误触旋转部件。

四、标准配置清单（单台柴油发动机解剖演示台）
