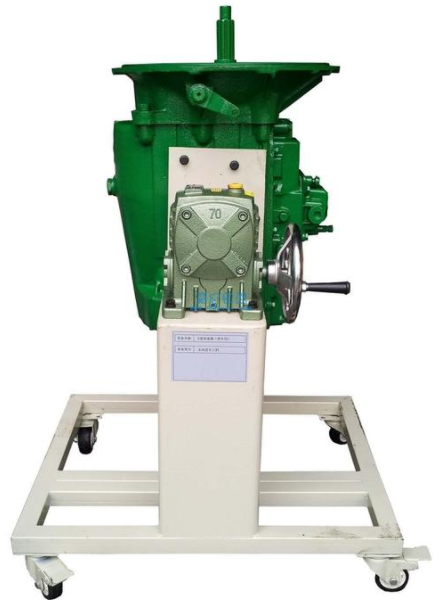

拖拉机变速器拆装翻转架

拖拉机变速器拆装翻转架

一、核心功能亮点

1. 真机实训：整机以250拖拉机变速器总成为核心，齿轮、拨叉、轴承、同步器等附件齐全，直接安装于拖拉机变速器拆装翻转架上，实现真实拆装场景教学。

2. 360°翻转：拖拉机变速器拆装翻转架内置MOPA70减速机（减速比1:70），摇手盘轻摇即可让变速器在任意角度悬停并锁止，学员可从正面、侧面、底部多角度完成拆装、检修与测量。

3. 集油防漏：底部配置660×590×35 mm大面积接油盆，所有螺丝、垫片、小零件均可集中收集，保持拖拉机变速器拆装翻转架周围地面干净。

4. 移动稳固：整机框架采用40×40×3 mm高强度方管与200×200×5 mm立柱组合焊接，表面7032色号静电喷塑；四只200×100 mm重载万向脚轮（前两轮带刹车）让拖拉机变速器拆装翻转架在实训室内轻松移动、随停随锁。

二、技术规格
• 整机尺寸：1200×600×1100 mm（长×宽×高）
• 主体颜色：工业灰7032
• 承重：单轮2.0 T，整机静载≥800 kg
• 脚轮：200 mm×100 mm（直径×宽度），M6×4螺丝快拆维护
• 减速机：MOPA70，1:70高减速比，定位精准不晃动

三、制造工艺细节

1. 钢结构：拖拉机变速器拆装翻转架主体经CO₂保护焊满焊，焊缝平整无缺陷。

2. 表面：三层喷塑（环氧底漆+中涂+7032面漆），盐雾试验≥300 h不锈蚀。

3. 翻转机构：蜗轮蜗杆自锁设计，松开摇柄即可保持任意角度静止，确保拖拉机变速器拆装翻转架使用安全。

四、标准配置清单（单台拖拉机变速器拆装翻转架）
