一、产品简介

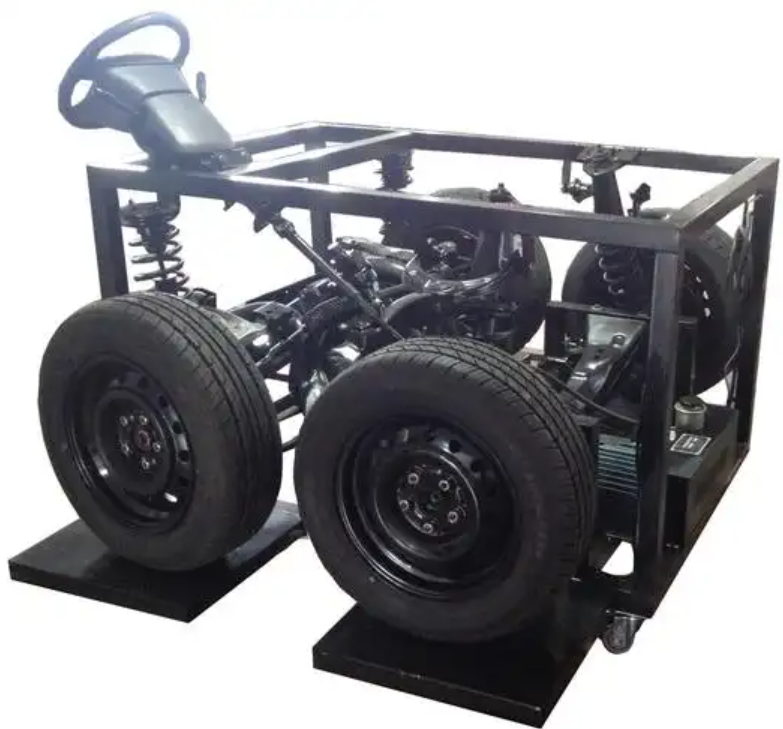

拖拉机四轮转向系统实训台以翻新拖拉机的四轮转向系统为蓝本，全面展示拖拉机四轮转向系统的组成结构和工作过程。它适用于中高等职业技术院校、普通教育类学院和培训机构的教学需求，可满足拖拉机四轮转向系统结构展示、工作模拟、拆装实训等教学功能，提升学员对拖拉机四轮转向系统的认知和实践能力。

二、功能特点

1. 真实可运行的系统展示 ：拖拉机四轮转向系统实训台配备真实可运行的拖拉机四轮转向系统，能够充分展示拖拉机四轮转向系统的组成结构，为学员提供直观的学习体验。

2. 模拟工作过程 ：以三相电机作为动力源带动助力泵工作，学员可通过操纵方向盘，模拟四轮转向工作过程，感受实际操作中的转向效果，更好地理解四轮转向系统的运行机制。

3. 坚固耐用的底座设计 ：实训台底座采用钢结构焊接工艺，确保了整体的稳定性和承载能力。表面经过喷涂工艺处理，具有良好的耐腐蚀性和美观性。同时，底座配备带自锁脚轮装置，使实训台移动灵活，方便在不同教学场地之间移动，且在使用过程中能够安全可靠地固定位置，为学员提供稳定的操作平台。

三、技术规格

• 外形尺寸 ：约 1700×1500×1200mm（长 × 宽 × 高），紧凑合理的设计节省空间，同时保证了操作的便捷性。

• 动力电源 ：三相四线（或三相五线）380V±10% 50Hz，满足设备运行的动力需求。

• 外接电源 ：交流 220V±10% 50Hz，便于与外部电源连接，确保设备正常工作。

• 工作电压 ：直流 12V，稳定的低电压工作环境，保障操作安全。

• 工作温度 ：- 40℃～+50℃，适应各种恶劣环境条件，确保设备在不同温度下稳定运行。

• 三相异步电动机 ：电压 AC 220V/380V 50Hz，电流 8.7A/5.0A，功率 2.2KW，转速 1420r/min，工作温度 - 40℃～+50℃，为四轮转向系统提供强劲而稳定动力支持。

• 颜色 ：白，简洁明了的外观设计，便于学员集中注意力在系统学习上。

• 钢管 ：40×40×3mm，选用优质钢管材料，确保设备结构的坚固与稳定。

• 移动脚轮 ：100×50mm，脚轮转动灵活，承重能力强，配合自锁功能，实现设备的便捷移动与稳固停放。

四、基本配置（每台）

1. 四轮转向模拟控制装置 ：1 套，来自带四轮转向的国产拖拉机，是整个实训台的核心部分，能够模拟真实的四轮转向控制过程。

2. 前桥悬挂机构 ：1 套，来自带四轮转向的国产拖拉机，与实际车辆的悬挂系统一致，让学员了解悬挂机构在四轮转向中的作用。

3. 后桥悬挂机构 ：1 套，来自带四轮转向的国产拖拉机，与前桥悬挂机构相配合，共同实现车辆的平稳转向。

4. 方向盘、转向柱、万向节、方向机、转向拉杆 ：1 套，来自带四轮转向的国产拖拉机，构成完整的转向操作与传动系统，使学员能够熟悉从方向盘操作到车轮转向的全过程。

5. 助力泵 ：1 个，来自带四轮转向的国产拖拉机，为四轮转向系统提供必要的液压助力，确保转向操作的轻便性。

6. 四轮转向机构 ：1 套，来自带四轮转向的国产拖拉机，包含实现四轮转向的关键部件，让学员深入学习四轮转向的工作原理和结构组成。

7. 车轮 ：4 个，来自带四轮转向的国产拖拉机，与实际车辆车轮一致，便于学员观察和分析不同转向工况下车轮的运动状态。

8. 三相异步电动机 ：1 台，功率 2.2KW，作为动力源驱动助力泵工作，为四轮转向系统提供动力支持。

9. 三相漏电保护开关 ：1 个，型号 NBE7LE 3P 63A，保障设备用电安全，有效防止漏电事故的发生。

10. 移动台架（带自锁脚轮装置） ：1 台，尺寸为 1700×1500×1200mm（长 × 宽 × 高），为整个实训台提供稳固的支撑和便捷的移动功能。

11. 电源变压器 ：1 套，用于将外部电源转换为设备所需的工作电压，确保设备的正常运行。
