拖拉机整机液压操纵机构综合实训台

拖拉机整机液压操纵机构综合实训台

一、产品简介

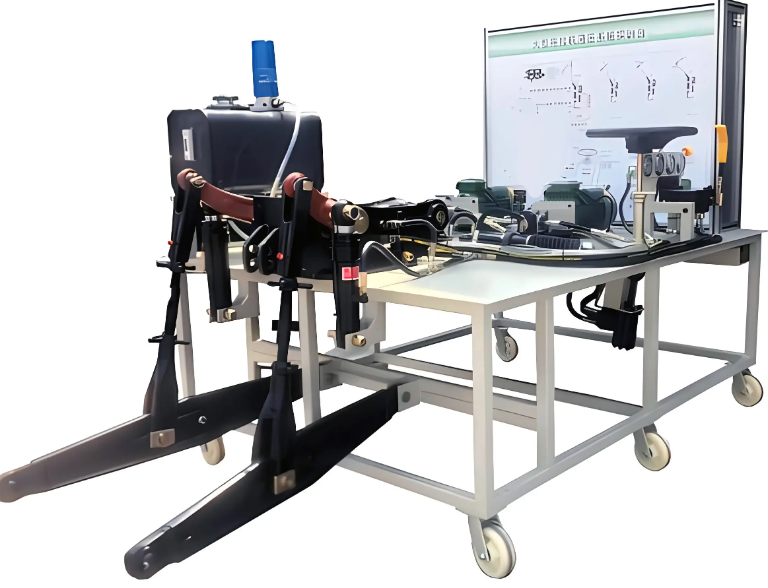

本拖拉机整机液压操纵机构综合实训台以翻新 250 拖拉机液压操纵机构系统实物为核心，将其合理装配在坚固的钢制移动台架上。学员可以通过该实训台对拖拉机整机液压操纵机构系统进行模拟工作以及故障检测与诊断的实际操作，从而直观地了解拖拉机液压操纵机构系统的结构、工作原理及运行过程。本实训台适用于各类院校及培训机构，能够满足拖拉机液压操纵机构系统理论教学与维修实训的需求。它具有功能齐全、操作便捷、安全保障性强以及外观美观等众多优点。

二、结构组成

拖拉机液压操纵机构总成、工作装置、液压泵总成、操作机构等各类附件、油压压力表、多种控制阀及油管、电动机、移动台架等部件构成该实训台的主体。此外，还配备了司机座椅、台架操作说明书、实验指导书等相关附件。值得一提的是，本实训台配套了形象直观的拖拉机液压操纵机构彩色原理图板，并且安装了闪烁灯条，能够与工作工况同步显示，使学员对液压操纵机构的工作过程有更清晰的认知。

三、功能特点

1. 通过电动机驱动液压泵提供动力，可以动态地演示拖拉机液压操纵机构系统的工作原理以及完整的运行过程。学员能够清晰地观察到液压油在系统中的流动、各个液压元件的动作以及它们之间的相互配合，从而深入理解液压操纵机构的工作机制。

2. 设备能够轻松地实现拖拉机液压操纵机构系统的保养与维护操作。学员可以在实训台上模拟实际的保养与维护场景，学习如何更换液压油、清洗滤清器、检查和调整液压元件等操作，为今后实际工作中的设备维护打下坚实的基础。

3. 设备不仅可以进行拖拉机液压操纵机构系统的拆装操作，还能同步进行工况演示。在拆装过程中，学员可以直观地了解各部件的结构和装配关系，同时结合工况演示，加深对液压操纵机构工作原理的理解。

4. 为了保障学员在实训过程中的安全，实训台特别加装了电源及转动部件等安全保护装置。这些装置可以有效防止因误操作或其他意外情况导致的安全事故，为学员提供一个安全可靠的实训环境。

5. 实训台底座部分采用了钢性结构焊接工艺，确保了台架的稳定性和承载能力。台架表面经过烤漆处理，不仅美观大方，而且具有良好的耐腐蚀性和耐磨性。同时，台架配备了带有万向自锁功能的脚轮，方便设备的移动和固定，能够满足不同教学场地的需求。

四、技术指标

1. 工作温度范围宽泛，能够在 - 40℃～+50℃的环境下正常运行，适应各种恶劣的工作条件。

2. 主机采用原车装置，最大程度地保留了拖拉机液压操纵机构的真实性和可靠性。

3. 交流电源为 220V/380V，满足设备的正常运行需求。

4. 设备外形尺寸约为 2000×900×1200mm（长 × 宽 × 高），整体采用白色外观，简洁大方，易于辨识和管理。

五、制造工艺

1. 设备底座架制造工艺精湛，采用钢性结构焊接技术，确保了底座的坚固耐用。选用的方管规格为 60602.0mm，能够为整个实训台提供稳定的支撑。表面采用亚光灰喷塑工艺，喷塑厚度达到 0.3mm，具有良好的防护性能和美观效果。

2. 万向脚轮的设计合理，前两只脚轮带有锁止功能，后两只为普通万向脚轮。脚轮与台架之间使用 M6*4 螺丝进行固定，便于设备的维修与维护。脚轮尺寸为 200mm×100mm（直径 × 宽度），能够承受 2.0T 的重量，确保实训台在移动和使用过程中的稳定性和安全性。
